◆技術參數
■電氣參數
a.
b.額定電壓Ue：230V/400V；50/60Hz
c.額定分斷能力Icn：6kA
d.直流短路分斷能力：Z大60V/單極25kA
e.額定電流In：50,63,80,100,125A
f.脫扣特性：C,D特性曲線
g.Z大可連上的熔斷器：200A
gL（＞20kA）
h.選擇性級別：3
i.工作環境溫度：-5至+40oC
j.外殼防護等級：(安裝后)
k.壽命：不少于8000次通斷動作
■機械參數
a.外露面長度：45mm
b.外殼高度：90mm
c.外殼寬度：27mm每極（單極）
d.安裝方式：采用IEC標準導軌35mm
e.端子形式：提升式接線端子
F.端子接線能力：2.5-50mm2
■主要特點
a.極高的分斷能力和限流特性
b.具有觸頭狀態指示器
c.具有專用附件系列

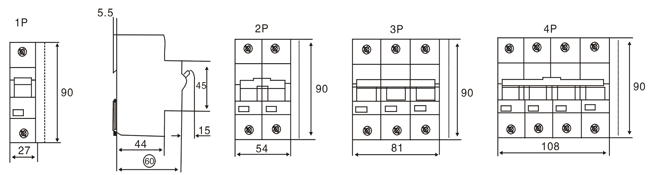

◆外形尺寸
| 用于工業、商業及民用等電氣線路中的短路和過載保護。 |
額定
電流
In
（A） |
額定
分斷
能力
（kA）
Lcn |
1.5個模數
  |
3個模數
  |
C特性曲線
■瞬時特性5~10In
■主要用于是商業及民用建筑領域的
配電保護 |
20 |
25 |
M-LH-100/20/1/C |
M-LH-100/20/2/C |
| 25 |
25 |
M-LH-100/25/1/C |
M-LH-100/25/2/C |
| 32 |
25 |
M-LH-100/32/1/C |
M-LH-100/32/2/C |
| 40 |
25 |
M-LH-100/40/1/C |
M-LH-100/40/2/C |
| 50 |
25 |
M-LH-100/50/1/C |
M-LH-100/50/2/C |
| 63 |
25 |
M-LH-100/63/1/C |
M-LH-100/63/2/C |
| 80 |
20 |
M-LH-100/80/1/C |
M-LH-100/80/2/C |
| 100 |
20 |
M-LH-100/100/1/C |
M-LH-100/100/2/C |
| 125 |
15 |
M-LH-100/125/1/C |
M-LH-100/125/2/C |
D特性曲線
■瞬時特性10~15In
■主要適用于工業動力配電領域 |
50 |
25 |
M-LH-100/50/1/D |
M-LH-100/50/2/D |
| 63 |
25 |
M-LH-100/63/1/D |
M-LH-100/63/2/D |
| 80 |
20 |
M-LH-100/80/1/D |
M-LH-100/80/2/D |
| 100 |
15 |
M-LH-100/100/1/D |
M-LH-100/100/2/D |
◆負荷能力
■適用于單極M-LH系列

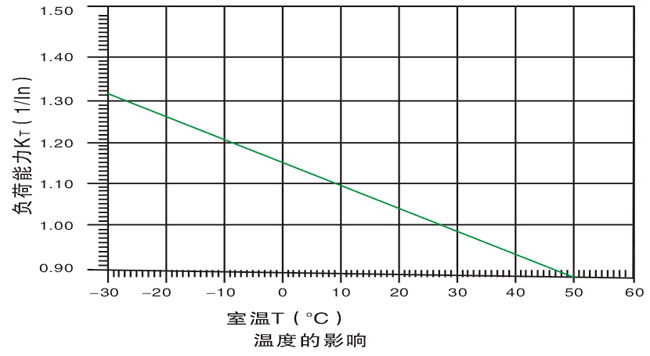

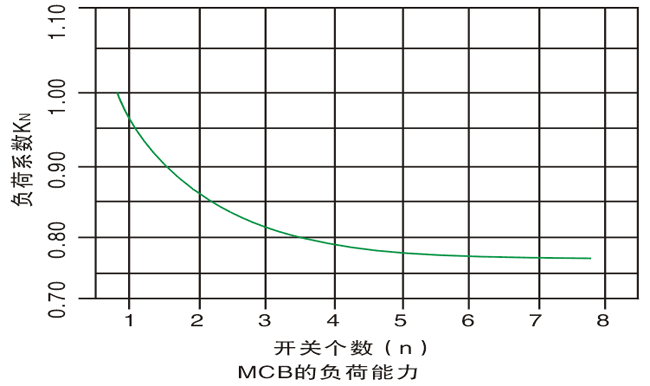

■在環境溫度T（oC）和n個開關的工作狀態下允許的負荷：IDL=LnKT（T）KN（N）
用于工業、商業及民
用等電氣線路中的短
路和過載保護。 |
額定
電流
In
（A） |
額定
分斷
能力
（kA）
Lcn |
4.5個模數

3極
|
6個模數

4極 |
C特性曲線
■瞬時特性5~10In
■主要用于是商業及民
用建筑領域的配電保護 |
20 |
25 |
M-LH-100/20/3/C |
M-LH-100/20/4/C |
| 25 |
25 |
M-LH-100/25/3/C |
M-LH-100/25/4/C |
| 32 |
25 |
M-LH-100/32/3/C |
M-LH-100/32/4/C |
| 40 |
25 |
M-LH-100/40/3/C |
M-LH-100/40/4/C |
| 50 |
25 |
M-LH-100/50/3/C |
M-LH-100/50/4/C |
| 63 |
25 |
M-LH-100/63/3/C |
M-LH-100/63/4/C |
| 80 |
20 |
M-LH-100/80/3/C |
M-LH-100/80/4/C |
| 100 |
20 |
M-LH-100/100/3/C |
M-LH-100/100/4/C |
| 125 |
15 |
M-LH-100/125/3/C |
M-LH-100/125/4/C |
D特性曲線
■瞬時特性10~15In
■主要適用于工業動
力配電領域 |
50 |
25 |
M-LH-100/50/3/D |
M-LH-100/50/4/D |
| 63 |
25 |
M-LH-100/63/3/D |
M-LH-100/63/4/D |
| 80 |
20 |
M-LH-100/80/3/D |
M-LH-100/80/4/D |
| 100 |
15 |
M-LH-100/100/3/D |
M-LH-100/100/4/D |

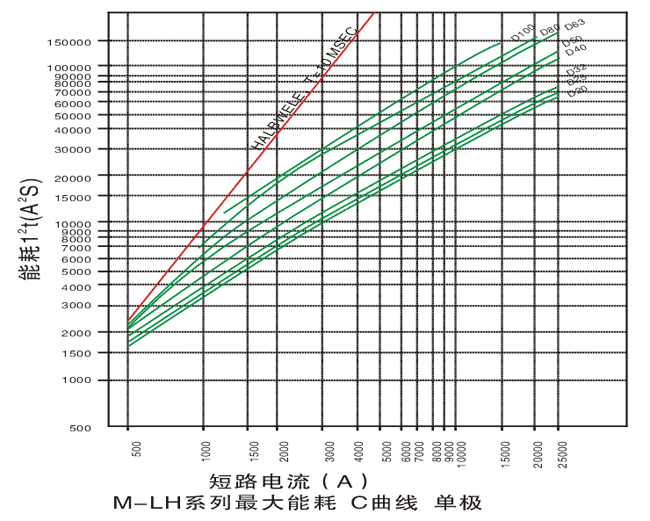

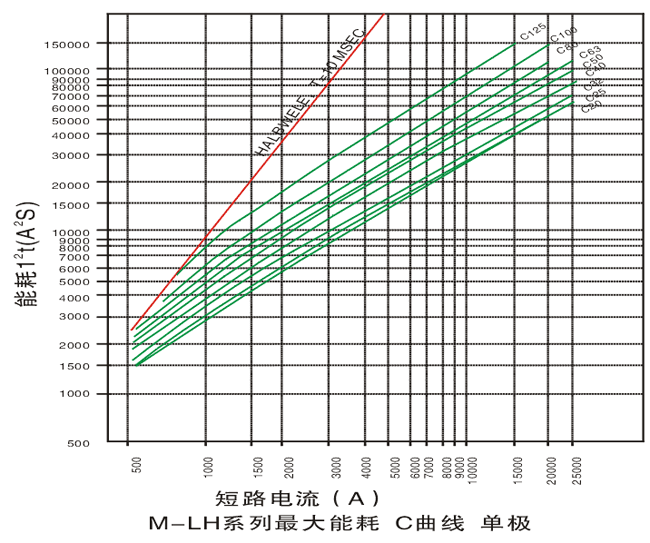

◆能耗
■
■M-LH（20-100）和熔斷器D0或NH的短路性能
■ 1.4
高選擇性可過1.4kA: □無選擇功能
熔斷絲D01，D02，D03選擇性
| M-LH 的額定電流 |
熔斷絲gL額定電流（A） |
|
25 |
35 |
50 |
63 |
80 |
100 |
| C特性曲線 |
20 |
<0.5 |
1.0 |
2.0 |
2.9 |
3.9 |
7.6 |
|
25 |
|
1.0 |
1.9 |
2.8 |
38 |
7.6 |
|
32 |
|
1.0 |
1.8 |
2.7 |
3.6 |
7.0 |
|
40 |
|
|
1.6 |
2.2 |
3.0 |
5.6 |
|
50 |
|
|
|
2.1 |
2.8 |
5.2 |
|
63 |
|
|
|
|
2.7 |
4.8 |
|
80 |
|
|
|
|
|
4.3 |
|
100 |
|
|
|
|
|
|
|
125 |
|
|
|
|
|
|
| D特性曲線 |
20 |
<0.5 |
0.9 |
1.7 |
2.5 |
3.4 |
6.7 |
|
25 |
|
0.9 |
1.6 |
2.3 |
3.2 |
6.2 |
|
32 |
|
0.9 |
1.5 |
2.3 |
3.0 |
6.0 |
|
40 |
|
|
1.4 |
2.0 |
2.6 |
4.7 |
|
50 |
|
|
|
1.8 |
2.3 |
4.3 |
|
63 |
|
|
|
|
2.1 |
3.7 |
|
80 |
|
|
|
|
|
3.1 |
|
100 |
|
|
|
|
|
|
熔斷絲NH-00的選擇性
| M-LH 的額定電流 |
熔斷絲gL額定電流（A） |
|
25 |
35 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
| C特性曲線 |
20 |
<0.5 |
1.0 |
1.3 |
1.9 |
2.7 |
3.7 |
6.7 |
17.0 |
25.0 |
25.0 |
|
25 |
|
0.9 |
1.3 |
1.8 |
2.6 |
3.5 |
6.5 |
17.0 |
25.0 |
25.0 |
|
32 |
|
0.9 |
1.2 |
1.7 |
2.4 |
3.3 |
6.0 |
15.0 |
23.0 |
25.0 |
|
40 |
|
|
|
1.4 |
2.1 |
2.9 |
4.8 |
12.0 |
18.0 |
25.0 |
|
50 |
|
|
|
|
1.9 |
2.7 |
4.5 |
11.0 |
17.0 |
25.0 |
|
63 |
|
|
|
|
|
|
4.2 |
10.0 |
15.0 |
25.0 |
|
80 |
|
|
|
|
|
|
3.8 |
8.5 |
12.0 |
25.0 |
|
100 |
|
|
|
|
|
|
|
7.0 |
10.0 |
25.0 |
|
125 |
|
|
|
|
|
|
|
|
|
25.0 |
| D特性曲線 |
20 |
<0.5 |
0.8 |
1.1 |
1.5 |
2.3 |
3.1 |
5.6 |
|
16.0 |
25.0 |
25.0 |
|
25 |
|
0.7 |
1.0 |
1.4 |
2.1 |
3.0 |
5.3 |
|
14.0 |
23.0 |
25.0 |
|
32 |
|
0.7 |
1.0 |
1.3 |
2.1 |
2.9 |
5.0 |
|
13.0 |
22.0 |
25.0 |
|
40 |
|
|
|
1.1 |
1.8 |
2.5 |
4.2 |
|
10.0 |
15.0 |
25.0 |
|
50 |
|
|
|
|
1.6 |
2.36 |
3.8 |
|
8.5 |
13.0 |
22.0 |
|
63 |
|
|
|
|
|
2.1 |
3.2 |
|
7.0 |
10.5 |
18.0 |
|
80 |
|
|
|
|
|
|
2.8 |
|
5.5 |
804 |
15.0 |
|
100 |
|
|
|
|
|
|
|
|
4.8 |
7.5 |
12.5 |

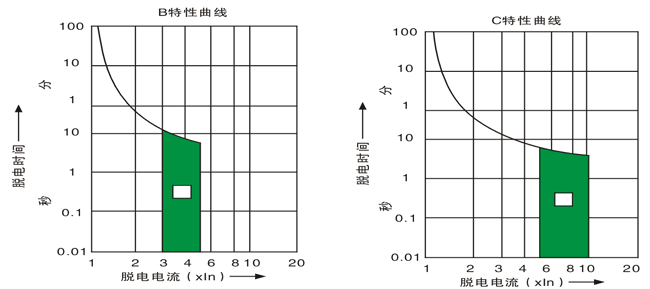

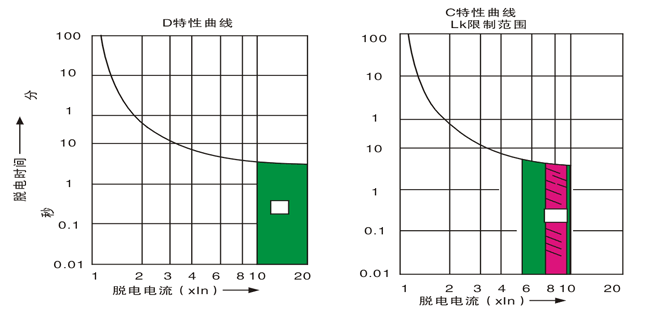

■脫扣器特性符合（）標準；
■B特性曲線：一般用于照明配電系統中；
■C特性曲線：一般用于照明配電，插座回路或部分
動力配電系統中；
■D特性曲線：一般用于動力或其它強感性負載回路
