5896C的Z大優點:操作十分簡單

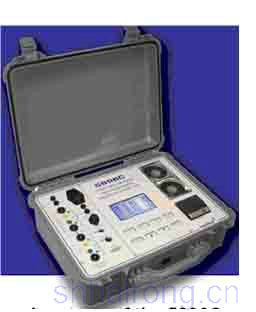

Tinsley 5896C是專門用來測量感性負載直流電阻的專用儀器，例如：變壓器、馬達、發電機。對于20μΩ測量范圍，其測量的分辨率是0.01μΩ，Z大可測量的電阻可達6kΩ，對于變壓器來說，可測量500MVA及以上容量的變壓器。專門設計的電流源可以對設備線圈快速充電，以在盡可能Z短的時間獲取巧穩定的電阻讀數。

由于儀器具有自動選擇量程的功能，所以不需要操作者進行設置，就能顯示讀數的Z高分辨率。

如果需要，還可以使用溫度補償功能將讀數校正到與20℃時相當?shù)臄?shù)值�？梢酝ㄟ^輸入儀器所處測試環境下的實際溫度，也可以使用PT100溫度探頭來實現。校正的選擇可以選擇鋁或銅線圈。

當使用自動“熱運行”測試時，可以設置當時時間間隔，內部算法可以計算在t=0時的電阻

為BZ安全，變壓器在測完后要通過5896C的電阻衰減器和變阻器放掉其內部的貯存電能。當放電報警提示燈閃爍表明，內部只有可忽略的殘存電量，移去測量線是安全的。

5896C使用四線測量技術可消除測量導線電阻的影響。

5896C具有雙通道輸入，這樣就可以同時測量一個變壓器的低壓和高壓線圈。這就可以顯著地減少達到電流穩定所需的時間。這也使得在高壓側線圈被5896C充電的同時，大大地提高低壓側線圈的測量的數據穩定性。這也是本儀器的一個額外優點。

5896C可以控制變壓器的分接開關，在分接開關切換時不需要移去電流，就可以進行自動測量。在切換儀器輸入時，為避免在測試時由于分接開關錯誤引起儀器發生損壞，儀器具有保護功能。

RX的范圍為20μΩ（10-60A）~6kΩ(10mA)

Z高分辨率為0.01μΩ

自動量程選擇

測試電流設置可從0.01-60A

快速線圈充電到60V

測量目標Z大到150MVA（電流5~10A），500MVA（20-60A）

包括熱運行測量算法（t=0時的電阻）

測量不確定度：讀數的±0.1%

具有溫度測量補償?shù)?0℃，可以選擇“銅”或“鋁”線圈。

利用RS232口，儀器可以WQ由外部控制

具有Centronics并行打印機接口。
