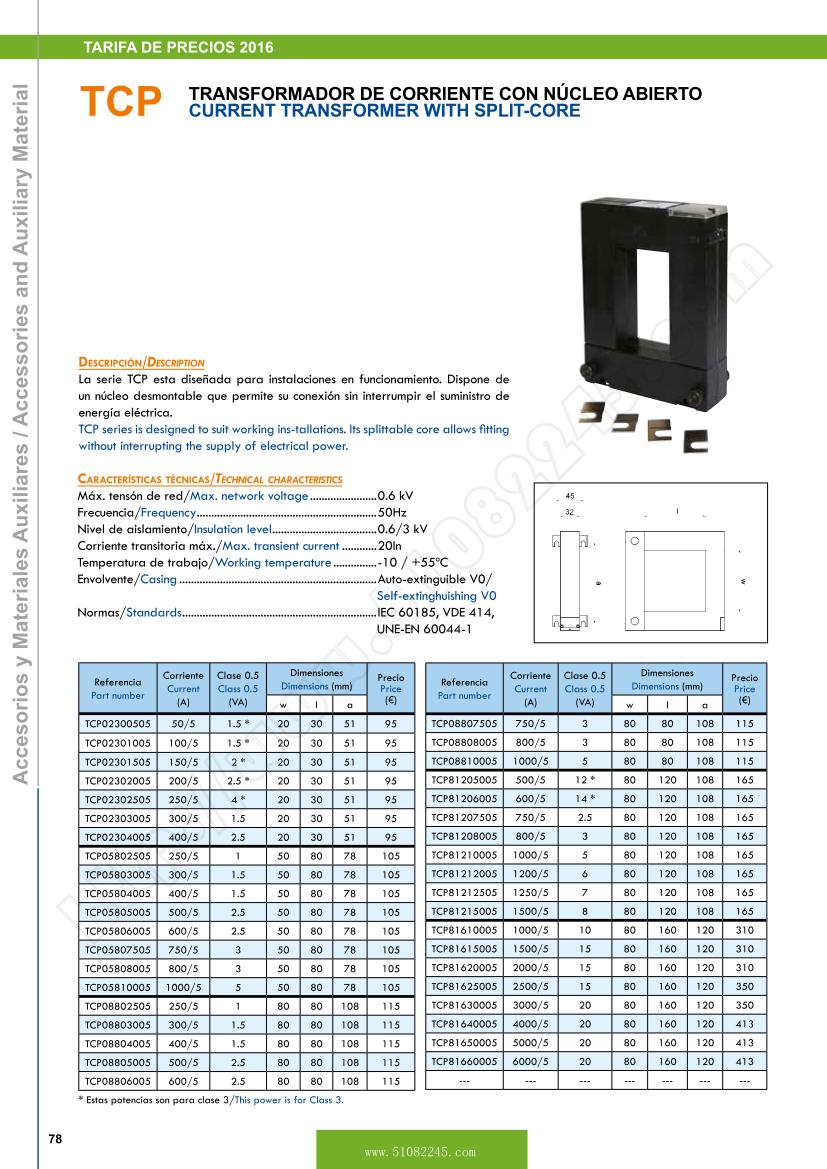

| TCP CURRENT TRANSFORMER WITH SPLIT-CORE TCP series is designed to suit working ins-tallations. Its splittable core allows fitting
without interrupting the supply of electrical power.   c aracterísticas   técnicas /t eChniCal   CharaCteristiCsMáx. tensón de red/Max. network voltage .......................0.6 kV
 Frecuencia/Frequency ..............................................................50Hz
 Nivel de aislamiento/Insulation level ....................................0.6/3 kV
 Corriente transitoria máx./Max. transient current ............20In
 Temperatura de trabajo/Working temperature ...............-10 / +5oC
 Envolvente/Casing ....................................................................Auto-extinguible V0/
 Self-extinghuishing V0
 Normas/Standards ...................................................................








    | Part    number | Current (A)
 | Class 0.5 (VA)
 | Dimensions    (mm) | Price ()
 |
    | w | l | a |
    | TCP02300505 | 50/5 | 1.5* | 20 | 30 | 51 | 95 |
    | TCP02301005 | 100/5 | 1.5* | 20 | 30 | 51 | 95 |
    | TCP02301505 | 150/5 | 2* | 20 | 30 | 51 | 95 |
    | TCP02302005 | 200/5 | 2.5* | 20 | 30 | 51 | 95 |
    | TCP02302505 | 250/5 | 4* | 20 | 30 | 51 | 95 |
    | TCP02303005 | 300/5 | 1.5 | 20 | 30 | 51 | 95 |
    | TCP02304005 | 400/5 | 2.5 | 20 | 30 | 51 | 95 |
    | TCP05802505 | 250/5 | 1 | 50 | 80 | 78 | 105 |
    | TCP05803005 | 300/5 | 1.5 | 50 | 80 | 78 | 105 |
    | TCP05804005 | 400/5 | 1.5 | 50 | 80 | 78 | 105 |
    | TCP05805005 | 500/5 | 2.5 | 50 | 80 | 78 | 105 |
    | TCP05806005 | 600/5 | 2.5 | 50 | 80 | 78 | 105 |
    | TCP05807505 | 750/5 | 3 | 50 | 80 | 78 | 105 |
    | TCP05808005 | 800/5 | 3 | 50 | 80 | 78 | 105 |
    | TCP05810005 | 1000/5 | 5 | 50 | 80 | 78 | 105 |
    | TCP08802505 | 250/5 | 1 | 80 | 80 | 108 | 115 |
    | TCP08803005 | 300/5 | 1.5 | 80 | 80 | 108 | 115 |
    | TCP08804005 | 400/5 | 1.5 | 80 | 80 | 108 | 115 |
    | TCP08805005 | 500/5 | 2.5 | 80 | 80 | 108 | 115 |
    | TCP08806005 | 600/5 | 2.5 | 80 | 80 | 108 | 115 |
    |  |  |  |  |  |  |  |
    | TCP08807505 | 750/5 | 3 | 80 | 80 | 108 | 115 |
    | TCP08808005 | 800/5 | 3 | 80 | 80 | 108 | 115 |
    | TCP08810005 | 1000/5 | 5 | 80 | 80 | 108 | 115 |
    | TCP81205005 | 500/5 | 12* | 80 | 120 | 108 | 165 |
    | TCP81206005 | 600/5 | 14* | 80 | 120 | 108 | 165 |
    | TCP81207505 | 750/5 | 2.5 | 80 | 120 | 108 | 165 |
    | TCP81208005 | 800/5 | 3 | 80 | 120 | 108 | 165 |
    | TCP81210005 | 1000/5 | 5 | 80 | 120 | 108 | 165 |
    | TCP81212005 | 1200/5 | 6 | 80 | 120 | 108 | 165 |
    | TCP81212505 | 1250/5 | 7 | 80 | 120 | 108 | 165 |
    | TCP81215005 | 1500/5 | 8 | 80 | 120 | 108 | 165 |
    | TCP81610005 | 1000/5 | 10 | 80 | 160 | 120 | 310 |
    | TCP81615005 | 1500/5 | 15 | 80 | 160 | 120 | 310 |
    | TCP81620005 | 2000/5 | 15 | 80 | 160 | 120 | 310 |
    | TCP81625005 | 2500/5 | 15 | 80 | 160 | 120 | 350 |
    | TCP81630005 | 3000/5 | 20 | 80 | 160 | 120 | 350 |
    | TCP81640005 | 4000/5 | 20 | 80 | 160 | 120 | 413 |
    | TCP81650005 | 5000/5 | 20 | 80 | 160 | 120 | 413 |
    | TCP81660005 | 6000/5 | 20 | 80 | 160 | 120 | 413 |
    | --- | --- | --- | --- | --- | --- | --- |  * This power is for Class 3.Accessories and auxiliary material
