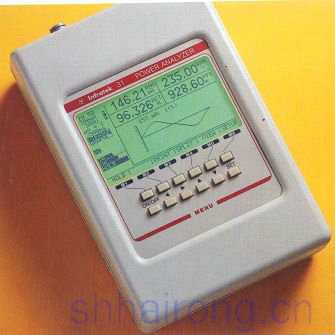

INFRATEK 31型手持式，電池供電型單相/三相電力分析儀，是工程技術人員的 測量工具，能JQ測量包括電子驅動的各種類型的電力參數。

INFRATEK 31型手持式電力分析儀是一種高級的測量儀器，可測量單相或三相系統，適合于實驗室和現場使用。與其它同價位范圍的儀器相比，本儀器INFRATEK 31還能適合于測量變頻器，鎮流器，和各種電子控制負荷。它非常寬的頻率測量范圍，較高的共模抑制性，能直接測量直到50A的電流而不需使用電流夾鉗，并對所有測量都能BZ極高的精度。

INFRATEK 31電力分析儀通過M1—M6六個菜單鍵、五個光標軟鍵和一個電源鍵控制。各操作步驟、顯示設置、配置界面，設置縮放參數，選擇輸入，量程和許多其它功能，都不需說明即可操作。如果需要，您可將個性化的儀器配置儲存在記憶中，在一開機就將顯示此信息。

高效的數據處理功能使得儀器能同時測量三相系統。三個線電壓有效值、相電壓有效值、電流有效值、功率、功率因數、Z小值、Z大值、三相電流和電壓的諧波，所有參數在同一個測量間隔內確定（Z小250ms）�？梢赃x擇顯示波形圖或者是柱形圖，或者可以顯示三相系統的總和和平均值。甚至可以顯示所有三相的值包括總和和平均值。

INFRATEK 31電力分析儀包括一個數據記錄模式，可將數據從動態進程傳輸?shù)絺�人計算機以便進一步分析。同樣，根據標準，三相系統中的電流諧波可確定。依靠INFRATEK操作軟件可生成簡單的通過/失敗的結論。

精度等級0. •Win95/98/NT/ME/2000/XP下的操作軟件1%，0.2%和0.4%

產品	簡述
型號31-1/0.2	單相電力分析儀，精度：0.2%,保存12個儀器設置, 電池充電器/供電電源, 手提包,包括諧波和 測試
型號31-3/0.2	三相電力分析儀，精度：0.2%,保存12個儀器設置, 電池充電器/供電電源, 手提包,包括線-線電壓測量，諧波和 測試
型號31-3/0.2M	三相電力分析儀，精度：0.1%,保存12個儀器設置,包括線-線電壓測量，手提包,數據記錄， 測試，計算馬達參數，RS-232接口，及基于WINDOWS （95/98/NT/2000/ME/XP）操作軟件，電池充電器/供電電源。

訂購編號	簡述
1：ACS1	電流鉗帶與INFRATEK-31鉗子輸入的連接器, 0-200A / 0-1000A, DC-1kHz, 2%,鉗口尺寸33.5毫米，尾線1.5米。
2：ACS2	電流鉗帶與INFRATEK-31鉗子輸入的連接器，0-20A / 0-200A, DC-20kHz, 1% 鉗口尺寸19毫米，尾線1.5米
4：ACS4	測試線套件,Z大32A, 1.5m (2 紅; 2 黑)
5：ACS5	鉗子輸入連接器
6：ACS6	INFRATEK-31說明書
7：ACS7	官方校驗證書
9：ACS9	RS-232 / GPIB 轉換器 (NI)
10：ACS10	USB - RS232 適配器電纜, USB 1.1匹配, Windows 98/2000/ME/XP, > 1Mbps數據傳輸速率
11：ACS11	RS232 – 以太網轉換適配器

訂購編號	描述
Option-03	0-100A (0-200A) ,頻率范圍: DC-10kHz,三相電流傳感模塊含電源
Option-04	0-300A, 0-3000A , 頻率范圍:10 Hz 至 50 kHz,柔性電流鉗， 帶連接器至107A（單相）基本精度：1% 50/60 Hz

電壓	7個量程：1V，3V，10V，30V，100V，300V，1000V
	頻率范圍：DC-100kHz	連接：AC，AC+DC	1Hz-100kHz/DC-100Hz
	波峰因數：滿刻度的50%時3：1	共模：50Hz/100kHz	130dB/70dB
	內置的中性點網絡500kΩ	Z高輸入電壓：高-低/低-殼	1000V/600V
	精度23℃±3℃；rms，rdg=讀數 1Hz-1kHz                ±k(0.1%讀數±0.07% 量程) 1kHz-10kHz              ±k(0.3%讀數±0.2% 量程) 10kHz-100kHz            ±k(0.05%/kHz讀數+0.3% 量程)		精度等級： k=1，k=2，k=4
電流	10個量程：100mA,300mA,1,3,10A;1,3,10,30,100A.		鉗子：1A-1000A
	頻率范圍：DC-100kHz	連接：AC，AC+DC	1Hz-100kHz/DC-100Hz
	波峰因數：滿刻度的50%時3：1	共模50Hz/100kHz	150dB/100dB
	3A輸入：3A 連續/10A 5s；       50A輸入：40A  連續/50A 20s		RI=30mΩ/3mΩ
	精度23℃±3℃；rms，rdg=讀數 rng=量程   50A/鉗子輸入 3A輸入 1Hz-500Hz ±k(0.1%rdg+0.1%rng) ±k(0.1%rdg+0.1%rng)  500Hz-2kHz ±k(0.6%rdg+0.6%rng) ±k(0.8%rdg+0.8%rng) 2kHz-10kHz ±k(0.8%rdg+0.8%rng) ±k(2%rdg+1%rng)* 10kHz-100kHz ±k(0.1%/kHzrdg+0.8%rng)* ±k(0.1%/kHzrdg+2%rng)* Z低的量程百分?jǐn)?shù)乘2    *典型		精度等級： k=1，k=2，k=4
功率	70個量程：相當于電壓量程數乘電流量程數		DC-100Hz
	精度23℃±3℃；50A/鉗式輸入，3A輸入 1Hz-1kHz 相當于電壓和電流量程精度百分?jǐn)?shù)相加 1kHz-100kHz 相當于電壓和電流量程精度百分?jǐn)?shù)相加， 再加量程±2%（1-PF）/kHz		PF=0到±1
計算值	無功功率：Var=±（VA2-W2）1/2；視在功率：VA=ArmsVrms； 功率因數：PF=W/VA；波峰因數：CF=Ap/Arms，Vp/Vrms；Z大：Ap，Vp；Z小：-Ap，-Vp；PtP：Z大-Z��；阻抗：Z=Vrms/Arms； 總諧波畸變：THD1=（Irms2-Ifund2）1/2/Irms，THD2=（I2 2+I3 2+…IN 2）1/2/Irms。		有關數值的精度百分?jǐn)?shù)相加
機械值	總輸入功率：Nm/s；輸出功率到負載：Nm/s；旋轉軸承轉矩，Nm； 速度，轉速rpm；效率：Eta=輸出功率/輸入功率		只限于同步電機
諧波分析	基波頻率范圍：4Hz—50kHz		1-63次諧波
	精度：諧波電流和電壓，與電流有效值和電壓有效值相同
	計算值：諧波功率、相角（功率因數）、諧波阻抗		有關數值的精度相加
頻率	2Hz-100kHz ；A；V：± 0.1%
積分器	有功、無功電量精度：基于積分?jǐn)?shù)的精度
數據記錄	輸出值，速度和持續時間可編程；Z大速度：150ms采集10個值		信號頻率5Hz—1kHz
電流諧波	按確定三相系統電流諧波
顯示 電源/電池 絕緣強度 尺寸 重量	顯示：帶FL背光藍色液晶顯示：-64 x 120mm，- 128 x 240象素 充電器：AC，50-60Hz，115/230V，0.2AF,10VA;封閉式凝膠蓄電池,6小時 絕緣強度：電流輸入端到外殼、電壓輸入端到外殼、線路輸入對外殼 尺寸：H高x W寬x D深 重量		58mm×108mm；128×240象素 3kV; 2kV; 3kV 50Hz/1 min 75x160x245mm; 1.5kg
選項	RS-232接口  WIN95/98/NT/ME/2000/XP軟件  電流鉗0-200A / 0-400A
