| 線管和連接管
常規系統
常規樣式線管為橘紅色的SALCORII型，SALCOR在?
寒冷的天氣仍然可以保持很好的彈性，不易被CY和Z OR125-45C
WX損壞。每個線管都有Salisbury肋筋鎖定系統。該系
統擁有緊的抓握能力。直線型和帶端部連接頭線
管有三種規格供您選則：內徑為25mm和32mm，17KV，
2級和內徑為38mm，26.5KV，3級。
ORC125
Salisbury自鎖定唇技術可以有效的防止線管從導線
上滑脫，充分BZ了絕緣性。通常，當線路工人在安裝
RIB GRIP 肋筋抓握鎖定系統在構造上利用了橡膠所?
和調試時，會導致連接角度的變化，從而引起線管和絕
緣罩的分離。為了有效的防止類似事件的發生， 具有的抓握性和在受壓后握緊的天然趨向。通過制成
Salisbury開發了這一精巧的解決方案，從而BZ了兩個 按特殊角度排列的橡膠彎曲肋結構，兩片管可以輕松
防護裝置既可以緊密相結合在一起，又能方便線路工人 地滑向一起，又可以有效防止分離。從而線路工人就
拆裝。 再也不需要費力去壓橡膠管的兩端了。
RIB GRIP 鎖定系統
絕緣罩剖面鋸齒排列。肋狀結構設 連接管兩側都排列著鋸齒，可以緊密地抓住
計，BZ不論哪個角度都能抓住相應線管上 絕緣罩的內側。
面的鋸齒。
在線管端部的鋸齒設計，使之比較容易插 帶有橡膠肋的連接管端部線管緊緊抓住鄰近
入，卻不會松脫。 的管。線管連接管端部的橡膠肋狀設計，保
證緊密地握住連接的線管。
4 線管和連接管 線管和連接管
常規系統
目錄號 ASTM等級 類型 內徑×長度 重量
（mm） （kgs）
SALCOR 連接管端部線管
OR125-45 2 II 31.5 x 1372 2.7
OR125-6 2 II 31.5 x 1820 3.4
OR150-45 3 II 40 x 1372 3.2
OR150-6 3 II 40 x 1820 4.3
SALCOR 連接管端部線管
OR125-45C 2 II 31.5 x 1372 2.9
OR125-6C 2 II 31.5 x 1820 4.1
OR150-45C 3 II 40 x 1372 3.6
OR150-6C 3 II 40 x 1820 4.1 （kgs）

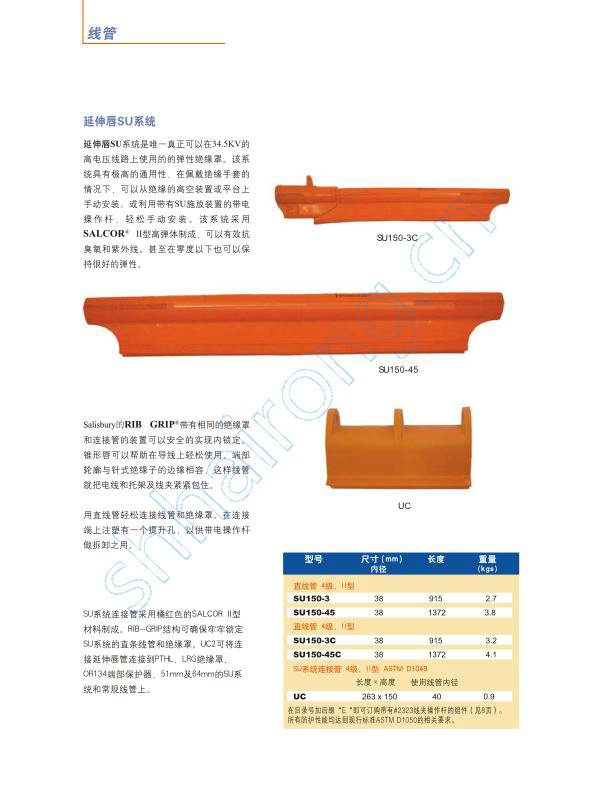

5 線管
延伸唇SU系統
延伸唇SU系統是 真正可以在34.5KV的
高電壓線路上使用的的彈性絕緣罩。該系
統具有極高的通用性，在佩戴絕緣手套的
情況下，可以從絕緣的高空裝置或平臺上
手動安裝；或利用帶有SU施放裝置的帶電
操作桿，輕松手動安裝。該系統采用
SALCOR II型高彈體制成，可以有效抗?
SU150-3C
CY和ZWX。甚至在零度以下也可以保
持很好的彈性。
SU150-45
Salisbury的RIB GRIP帶有相同的絕緣罩?
和連接管的裝置可以安全的實現內鎖定。
錐形唇可以幫助在導線上輕松使用。端部
輪廓與針式絕緣子的邊緣相容，這樣線管
就把電線和托架及線夾緊緊包住。
用直線管輕松連接線管和絕緣罩。在連接 UC
端上注塑有一個提升孔，以供帶電操作桿
做拆卸之用。
長度
內徑 (kgs)
直線管 4級，II型
SU150-3 38 915 2.7
SU系統連接管采用橘紅色的SALCOR II型 SU150-45 38 1372 3.8
材料制成。RIB-GRIP結構可確保牢牢鎖定 直線管 4級，II型
SU系統的直條線管和絕緣罩。UC2可將連 SU150-3C 38 915 3.2
接延伸唇管連接到PTHL、LRG絕緣罩、 SU150-45C 38 1372 4.1
OR134端部保護器、51mm及64mm的SU系 SU系統連接管 4級，II型 ASTM D1049
統和常規線管上。 長度×高度 使用線管內徑
UC 263 x 150 40 0.9
在目錄號加后綴“E“即可訂購帶有#2323線夾操作桿的組件（見8頁）。

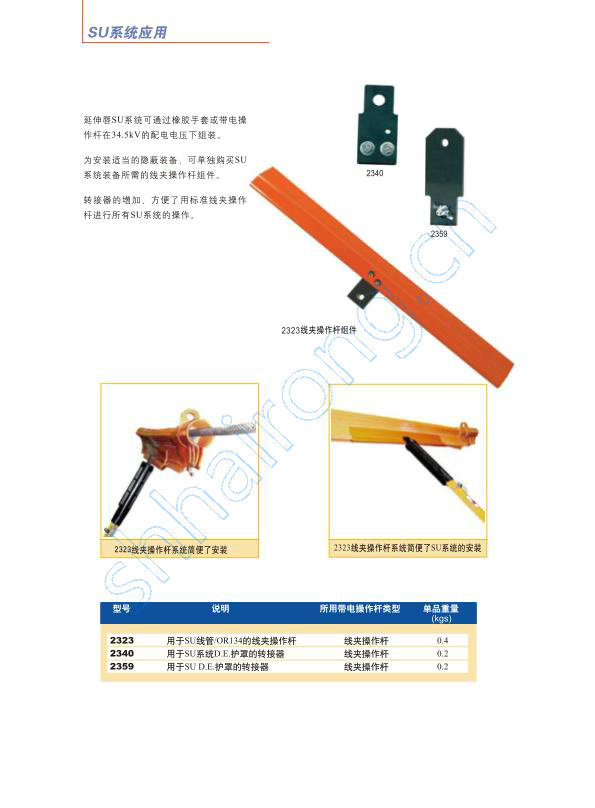

6 線管和連接管 SU系統應用
延伸唇SU系統可通過橡膠手套或帶電操
作桿在34.5kV的配電電壓下組裝。
為安裝適當?shù)碾[蔽裝備，可單獨購買SU
系統裝備所需的線夾操作桿組件。 2340
轉接器的增加，方便了用標準線夾操作
桿進行所有SU系統的操作。
2359
2323線夾操作桿組件
2323線夾操作桿系統簡便了安裝 2323線夾操作桿系統簡便了SU系統的安裝
型號 說明 所用帶電操作桿類型 單品重量
(kgs)
2323 用于SU線管/OR134的線夾操作桿 線夾操作桿 0.4
2340 用于SU系統D.E.護罩的轉接器 線夾操作桿 0.2
2359 用于SU D.E.護罩的轉接器 線夾操作桿 0.2

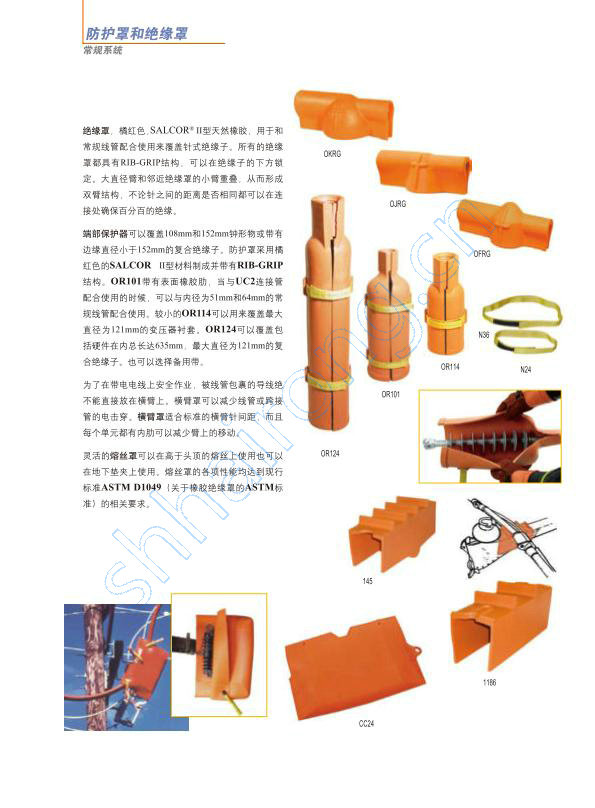

7 防護罩和絕緣罩
常規系統
絕緣罩，橘紅色,SALCOR?II型TRXJ，用于和
常規線管配合使用來覆蓋針式絕緣子。所有的絕緣
罩都具有RIB-GRIP結構，可以在絕緣子的下方鎖 OKRG
定。大直徑臂和鄰近絕緣罩的小臂重疊，從而形成
雙臂結構，不論針之間的距離是否相同都可以在連
接處確保 絕緣。 OJRG
端部保護器可以覆蓋108mm和152mm鐘形物或帶有
邊緣直徑小于152mm的復合絕緣子。防護罩采用橘 OFRG
紅色的SALCOR II型材料制成并帶有RIB-GRIP
結構。OR101帶有表面橡膠肋，當與UC2連接管
配合使用的時候，可以與內徑為51mm和64mm的常
規線管配合使用。較小的OR114可以用來覆蓋Z大
直徑為121mm的變壓器襯套。OR124可以覆蓋包 N36
括硬件在內總長達635mm，Z大直徑為121mm的復
合絕緣子。也可以選擇備用帶。 OR114
N24
為了在帶電電線上安全作業，被線管包裹的導線絕
不能直接放在橫臂上。橫臂罩可以減少線管或跨接 OR101
管的電擊穿。橫臂罩適合標準的橫臂針間距，而且
每個單元都有內肋可以減少臂上的移動。
靈活的熔絲罩可以在高于頭頂?shù)娜劢z上使用也可以 OR124
在地下墊夾上使用。
145
1186
CC24

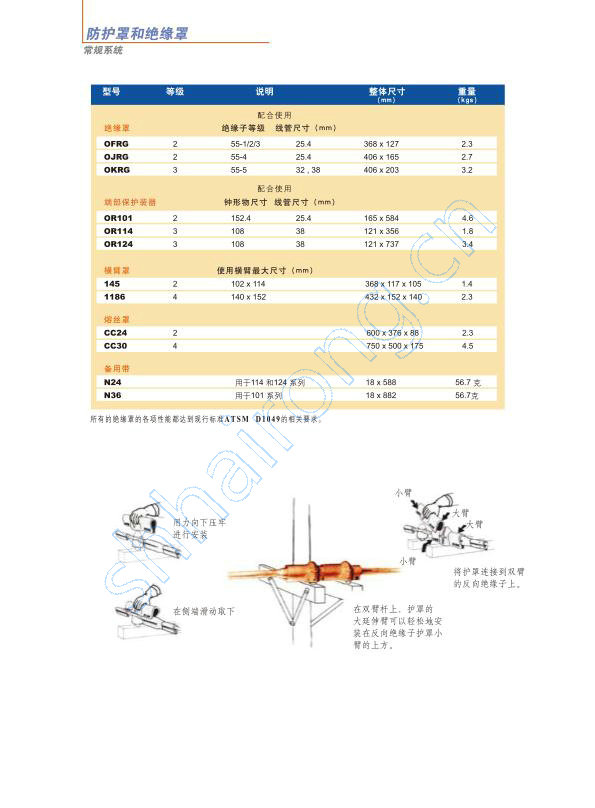

8 線管和連接管 防護罩和絕緣罩
常規系統
型號 等級 說明 整體尺寸 重量
（mm） （kgs）
配合使用
絕緣罩 絕緣子等級 線管尺寸
OFRG 2 55-1/2/3 25.4 368 x 127 2.3
OJRG 2 55-4 25.4 406 x 165 2.7
OKRG 3 55-5 32 , 38 406 x 203 3.2
配合使用
端部保護裝器 鐘形物尺寸 線管尺寸
OR101 2 152.4 25.4 165 x 584 4.6
OR114 3 108 38 121 x 356 1.8
OR124 3 108 38 121 x 737 3.4
橫臂罩 使用橫臂Z大尺寸
145 2 102 x 114 368 x 117 x 105 1.4
1186 4 140 x 152 432 x 152 x 140 2.3
熔絲罩
CC24 2 600 x 376 x 88 2.3
CC30 4 750 x 500 x 175 4.5
備用帶
N24 用于114 和124 系列 18 x 588 56.7 克
N36 用于101 系列 18 x 882 56.7克
小臂
大臂
用力向下壓牢 大臂
進行安裝
小臂
將護罩連接到雙臂
的反向絕緣子上。
在側端滑動取下 在雙臂桿上，護罩的
大延伸臂可以輕松地安
裝在反向絕緣子護罩小
臂的上方。

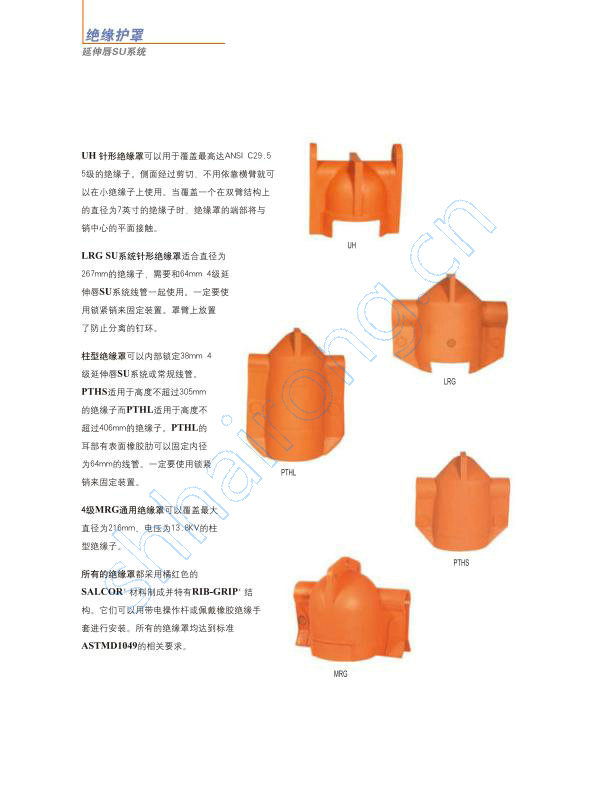

9 絕緣護罩
延伸唇SU系統
UH 針形絕緣罩可以用于覆蓋Z高達ANSI C29.5
5級的絕緣子。側面經過剪切，不用依靠橫臂就可
以在小絕緣子上使用。當覆蓋一個在雙臂結構上
的直徑為7英寸的絕緣子時，絕緣罩的端部將與
銷中心的平面接觸。
LRG SU系統針形絕緣罩適合直徑為 UH
267mm的絕緣子，需要和64mm 4級延
伸唇SU系統線管一起使用。一定要使
用鎖緊銷來固定裝置。罩臂上放置
了防止分離的釘環。
柱型絕緣罩可以內部鎖定38mm 4
級延伸唇SU系統或常規線管。
PTHS適用于高度不C過305mm LRG
的絕緣子而PTHL適用于高度不
C過406mm的絕緣子。PTHL的
耳部有表面橡膠肋可以固定內徑
為64mm的線管。一定要使用鎖緊
銷來固定裝置。 PTHL
4級MRG通用絕緣罩可以覆蓋Z大
直徑為216mm、電壓為13.8KV的柱
型絕緣子。
PTHS
所有的絕緣罩都采用橘紅色的
SALCOR? 材料制成并特有RIB-GRIP?結
構。它們可以用帶電操作桿或佩戴橡膠絕緣手
套進行安裝。
MRG

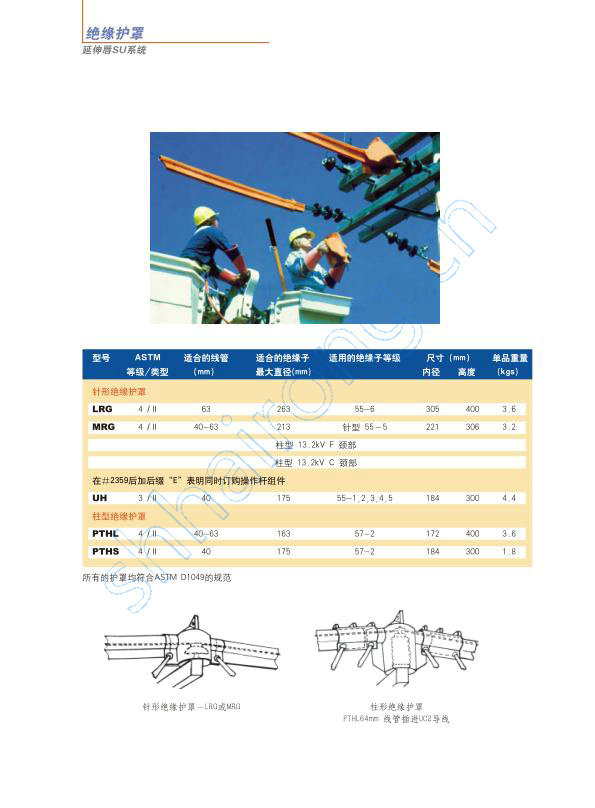

10 線管和連接管 絕緣護罩
延伸唇SU系統
型號 ASTM 適合的線管 適合的絕緣子 適用的絕緣子等級 尺寸 單品重量
等級/類型 （mm） Z大直徑 內徑 高度 (kgs)針形絕緣護罩
LRG 4 / II 63 263 55-6 305 400 3.6
MRG 4 / II 40-63 213 針型 55－5 221 306 3.2
柱型 13.2kV F 頸部
柱型 13.2kV C 頸部
在＃2359后加后綴“E”表明同時訂購操作桿組件
UH 3 / II 40 175 55-1,2,3,4,5 184 300 4.4
柱型絕緣護罩
PTHL 4 / II 40-63 163 57-2 172 400 3.6
PTHS 4 / II 40 175 57-2 184 300 1.8
針形絕緣護罩－LRG或MRG 柱形絕緣護罩
PTHL64mm 線管插進UC2導線 |
