CHM6000 新一代線纜測高儀(CHM600E,2000E改進型)CHM6000(CHM600E,2000E改進型)新一代線纜測高儀用于測量電纜垂度、電纜高度和頂部余隙的特殊便攜式儀表，它采用了 C聲波測距技術，無接觸式的設計保障了測量工作的安全性。是用于遠方測量的新型儀表。 該儀表由愛爾蘭SUPARULE公司生產。
CHM6000 具有以下特點：
- 快速測量：節省時間金錢。
同時測量6根線纜高度（通過面板上的選擇開關，可從下往上測量，或從上往下測量），至30米。當被測線纜C過6根時，這是 的測量工具。
自動換算線纜間（交叉跨越）垂直距離�？蓽y量室內對墻體的距離，對電桿、變壓器和其他目標的距離可達25米。
- 安全保障：C聲波測量原理。無需接觸到被測量的導體。
- 非常JQ：采用大型測量頭，測量精度 0.5%。 測的也高（可達30米）。進一步改進了對雜散訊號的抑制，使得性能更穩定。
- 簡單易用：保留簡單實用的3鍵設計，新設計的折彎型測量頭，容易對準線纜位置并同時觀看測量結果。
- 校驗方便：儀器具備自檢功能可很容易讓用戶檢查儀器的精度，對著墻面就可校正儀器。免維護 無需調整 。
- 體積小巧：體積小，重量輕，便于攜帶或運輸。
- 電腦軟件：Datalog功能（選項）可把現場測量結果存儲在內存里，并可下載到電腦中，讓您分析一年四季線纜高度隨時間、溫度的變化，尋找規律。
- 快速測量：節省時間金錢。
同時測量6根線纜高度（通過面板上的選擇開關，可從下往上測量，或從上往下測量），至30米。當被測線纜C過6根時，這是 的測量工具。
自動換算線纜間（交叉跨越）垂直距離。可測量室內對墻體的距離，對電桿、變壓器和其他目標的距離可達25米。
- 安全保障：C聲波測量原理。無需接觸到被測量的導體。
- 非常JQ：采用大型測量頭，測量精度 0.5% ，測的也高（可達30米）。進一步改進了對雜散訊號的抑制，使得性能更穩定。
- 簡單易用：保留簡單實用的3鍵設計，新設計的折彎型測量頭，容易對準線纜位置并同時觀看測量結果。
- 校驗方便：儀器具備自檢功能可很容易讓用戶檢查儀器的精度，對著墻面就可校正儀器。免維護 無需調整 。
- 體積小巧：體積小，重量輕，便于攜帶或運輸。
- 電腦軟件：Datalog功能（選項）可把現場測量結果存儲在內存里，并可下載到電腦中，讓您分析一年四季線纜高度隨時間、溫度的變化，尋找規律。
技術參數：
技術參數
|
技術指標
|
測量范圍（電纜Z小直徑25mm） |
3—30m |
測量范圍（電纜Z小直徑12mm） |
3—15m |
測量范圍（電纜Z小直徑5.5mm） |
3—12m |
測量范圍（電纜Z小直徑2.5mm） |
3—10m |
工作溫度范圍 |
-10℃至40℃ |
測量分辨率（測量范圍<10m） |
5mm |
測量分辨率（測量范圍>10m） |
10mm |
測量精度 |
0.5%±2d |
電纜之間Z小間距 |
150mm |
BTM模式:測量Z低的6根電纜線的距離 |
√ |
TOP模式:測量Z高的6根電纜線的距離 |
√ |
CAL模式:自校驗 |
√ |
公制和英制選擇 |
√ |
顯示實時溫度 |
√ |
溫度、濕度與可測量高度的對應關系：
溫度
|
濕度
|
可測量高度
|
10°C |
30% |
24m |
10°C |
70% |
22m |
20°C |
40% |
21m |
20°C |
70% |
23m |
30°C |
30% |
30m |
技術參數
|
技術指標
|
測量范圍（電纜Z小直徑25mm） |
3—30m |
測量范圍（電纜Z小直徑12mm） |
3—15m |
測量范圍（電纜Z小直徑5.5mm） |
3—12m |
測量范圍（電纜Z小直徑2.5mm） |
3—10m |
工作溫度范圍 |
-10℃至40℃ |
測量分辨率（測量范圍<10m） |
5mm |
測量分辨率（測量范圍>10m） |
10mm |
測量精度 |
0.5%±2d |
電纜之間Z小間距 |
150mm |
BTM模式:測量Z低的6根電纜線的距離 |
√ |
TOP模式:測量Z高的6根電纜線的距離 |
√ |
CAL模式:自校驗 |
√ |
公制和英制選擇 |
√ |
顯示實時溫度 |
√ |
溫度、濕度與可測量高度的對應關系：
溫度
|
濕度
|
可測量高度
|
10°C |
30% |
24m |
10°C |
70% |
22m |
20°C |
40% |
21m |
20°C |
70% |
23m |
30°C |
30% |
30m |

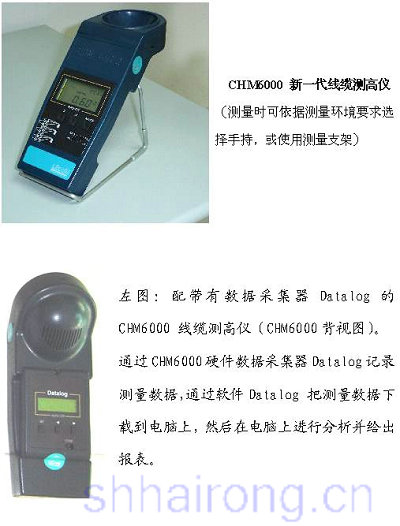

CHM6000的分析軟件Datalog（CHM6000選件. CHM600E,2000E無此項選件）：
CHM6000 作為新一代線纜測高儀表， 具備 硬件數據采集器Datalog，并可下載到電腦上，進一步對采集的數據進行分析并給出報表（選件）。
主要分析功能：
a.給出測試報表
b.分析同一地點同一根線纜高度隨時間或溫度變化趨勢
數據采集器Datalog中可記錄以下數據：
a.測試地點：字符串，如Beijing
b.測試時間：年、月、日、小時、分鐘
c.測試溫度：多少度
d.測試結果：包括一次測量多根線纜的高度 |
