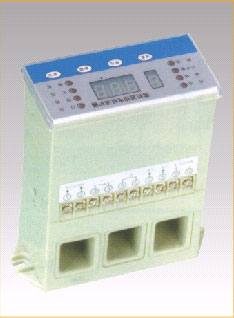

YCQR3系列微機監控電機保護器
 型 號
YCQR3-A型 整體式可實現對電機監測、監控、保護及就地顯示等功能。
YCQR3-B型 分體式由主體單元及電流傳感器獨立組成，該型保護器適用于主體置于板后面顯示在面板上�？赏瓿蓪﹄姍C的監測、監控、保護及就地顯示等功能，其主體單元與電流傳感器之間的距離為≤5m。
YCQR3-C型 整體式具有WDB-A型功能外、并具有RS485通訊接口，可實現遠程通訊。通訊距離≤1200m。
YCQR3-D型 分體式 具有WDB-B型功能外、并具有RS485通訊接口，可實現遠程通訊。通訊距離≤1200m。
主要特點
- 電流傳感器卡式結構，安裝勿須拆卸主回路，提高現場安裝效率。
- 整機模塊化結構、傳感器與主體可組合一體，也可分離安裝，主體外形尺寸參照GJ儀表裝置標準。
- 高清晰度寬溫LCD顯示，并具有背景光。
- 應用微機和數字處理技術，因此測量精度高，線性好、故障分辨準確KK，整機抗干擾能力強，并具有診斷功能。
- 采用E2PROM存儲技術，實現參數電設定，掉電后設定參數仍保存下來，勿須再設定。
- 配有RS485串行數字接口，便于與上位機（PC）進行數字通訊。
- 一機多用，可取代電流表、電壓表、熱繼電器、電流互感器、時間繼電器和漏電繼電器等。
主要功能
- 保護功能 過流、堵轉、三相電流不平衡、斷相、欠流、過壓、欠壓、漏電、短路等故障保護。

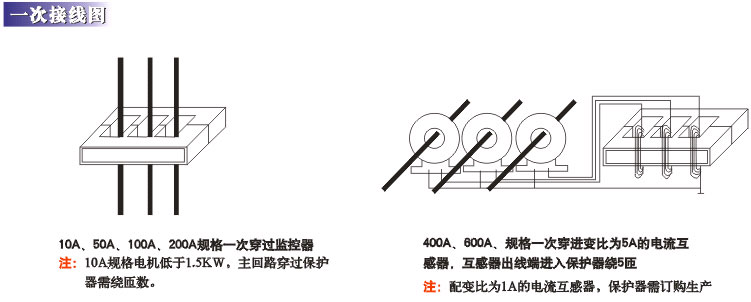

- 設定功能 可現聲場額定電流、起動時間、過壓值、欠壓值、過流動作時間，堵轉電流對額定電流的倍數、漏電電流值、通訊地址、三相電流不平衡百分比、400A、600A規格配變比電流互感器的額定電流比。
- 顯示功能 通電時顯示STOP；檢測狀態時循環顯示A、B、C三相電流值；保護狀態時過流、過壓、欠壓值記憶顯示，故障各類字符提示顯示；設置狀態時顯示各故障字符及設定值。
- 通訊功能 通過串行數字接口實現信息傳送，一臺上位機（PC）可接256臺保護器，并可對每臺電機進行參數設定，啟停操作，便于自動化管理。
- 記憶功能 可存儲近期電機所發生的三次故障原因，并可按移位鍵取出Z近一次電機發生的故障代號，再按一次顯示前一次故障代號。
保護特性
過 流 工作電流≥設定電流1.2倍，過流反時限對應1~5序號的5條曲線，動作時間≤300S。
斷 相 不同一相或二相斷開時，動作時間≤2.0S。
不 平 衡 當不同兩相間的電流值差≥60%時，動作時間≤2.0S。
堵 轉 當工作電流達到額定電流的3~8倍時，動作時間≤0.5S。
短 路 當工作電流達到額定電流的10倍以上時，動作時間≤0.2S
過 壓 當工作電壓C過過壓設定值時，動作時間≤5.0S。
欠 壓 當工作電壓底于欠壓設定值時，動作時間≤10S。

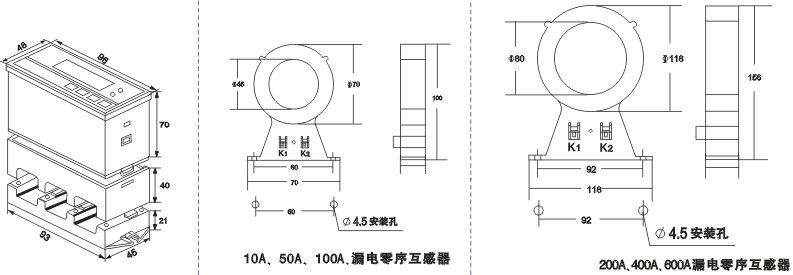

漏 電 漏電電流大于漏電電流設定值50~500時，動作時間≤0.2S，須獨立動作J2常開時，需訂購時注明。
欠 流 當工作電流低于欠流設定值時，動作時間≤10S

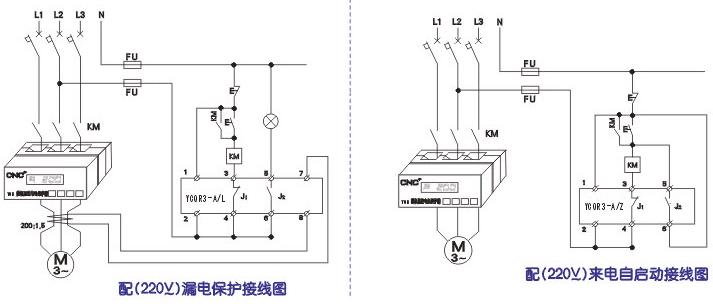

注：需漏電保護功能，設計選型或訂貸時在型號后加“L”
需自啟動功能，設計選型或訂貨時在型號后加“S”

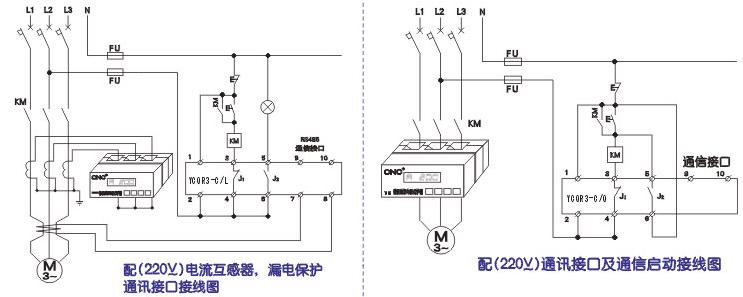

需通訊啟動電機功能，設計選型或訂貨時在型號后加“Q”。（以上三項為可選功能）。
 技術能數
觸點容量 AC220V/5A AC380V/3A 電壽命≥100000次。
觸點特性 觸點J1常閉，觸點J2常開，若需特制訂購生產。
通訊接口 RS485串行數字接口，通信距離≤1200米

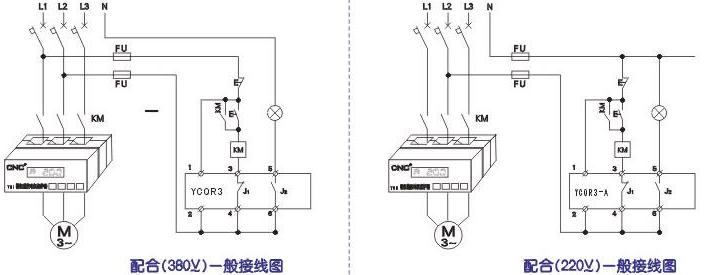

工作電壓 AC220V±15% AC380V±15% 50Hz±2%其它規格訂購生產。
允許誤差 ±5%
分體顯示 距離小于5m，標準配置為60cm

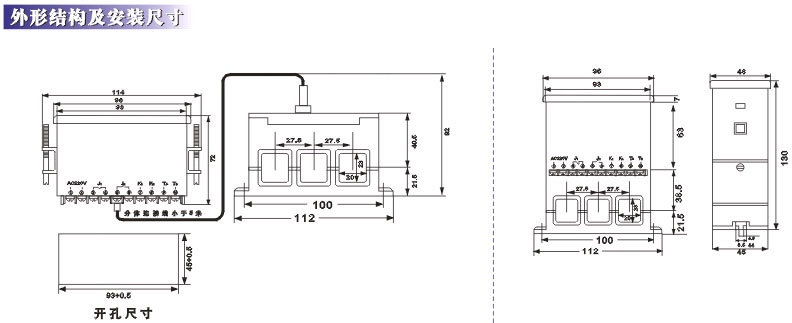

外形尺寸 112mm×48mm×130mm
通訊協議 支持廠內自行編制、MODBUS、PROFIBUS等通信協議。
|
