一、高壓交流驗電器
1.GD 系列高壓驗電器簡述：
　　GD 系列高壓驗電器由電子集成電路制成的聲光批示 , 性能穩定、KK。具有全電路自檢功能和抗干擾性強等特點。 GD 系列高壓驗電器適用于 220V-500V 、 6KV 、 10KV 、 20KV、35KV 、 110KV 、 220KV 、 500KV 交流輸配電線路和設備的驗電，無論是白天或夜晚、室內變電所站或室外架空線上，都能正確、KK地為您服務，是電力系統和工礦企業電氣部門BB的安全用具之一。
ZGD型聲光顯示高壓直流驗電器具有全線路自檢功能，主要用于地鐵直流+1500V高壓線路上是否有電壓。
GD-10型
2.技術指標：
　2.1 使用環境條件
　　　a . 環境溫度：- 25 度～ + 55 度　　 b. 相對濕度：≤ 90 ％
　2.2 主要技術參數

型　　號

GD-10

GD-35

GD-110

GD-220

GD-500

　使用電壓（KV）

10

35

110

220

500

　起動電壓（KV）

1.5～4.0

5.25～14

16.5～44

33～88

75～200

　靜態電流（μA）

<1

<1

<1

<1

<1

　動態功耗（W）

<0.2

<0.2

<0.2

<0.2

<0.3

　驗電響應時間（S）

<1

<1

<1

<1

<1

　清晰可辯距離

>3

>4

>5

>6

>10



型　　號

GD-1C

GD-10C

GD-10

GD-35A

GD-35

GD-110

GD-220 GD-220A GD-500

　電壓等級 （ KV ）

220V-500V

10

10

35

35

110
220
220
500

　分類
袖珍型

袖珍型

標準型

攜帶型

標準型

標準型
標準型
加長型
標準型

　回縮長度
200

200

300

250

390

530
730
830
1200

　伸縮長度
930

930

1180

1500

1680
2580
3730
4330
7500

　節數
8

8

6

10

6

6
6
6
8
2.3 驗電操作桿電氣性能

操作桿電壓等級
（KV）

泄露試驗
（KV）

泄漏電流
（μa）

工頻電壓
（KV）

耐壓時間
（KV）

10

12

≤ 10

100

1

35

42

≤ 10

150

1

110

88

≤ 10

250

1

220

170

≤ 10

450

1

500

400

≤ 10

640

5

　說明：驗電操作桿經工頻耐壓后不應出現局部發熱，閃絡及擊穿現象。

2.4 GD系列高壓驗電器還應具備以下功能
a. 具備響應同等級 GF 系列驗電信號發生器的檢驗信號；
b. 具備工作電源欠壓指示器功能；
c. 具備自我檢驗功能；
d. 具有耐一定的沖擊與自有跌落的能力；
e. 具有抗同相與異相干擾的能力；
f. 具有分辨交流感應電壓的能力；
g. 具有分辨直流電亞的能力；
h. 具有防短接與電火花侵入的能力。

3 使用方法及注意事項
3.1 為BZ人身和設備的安全，驗電器與發生器應在空氣流通環境干燥的專用地點存放。
3.2 電氣設備上使用驗電器進行驗電操作，應遵照電業安全工作規程的有關規定進行。
3.3 使用前，應根據被驗電氣設備的額定電壓，選用合適型號的驗電器。
3.4 操作人員必須手握操作手柄并將操作桿全部拉出定位后方可按有關規定順序進行驗電操作。
3.5 在非全部停電場合進行驗電操作，應先將驗電器在有電部位上測試，再到施工部位進行測試，然后回復到有電部位上復測，以確保安全。不得以驗電器的自檢按鈕試驗替代本項操作。自檢按鈕試驗僅供參考。
3.6 在全部停電場合進行驗電操作時，應在驗電操作前使用本公司生產的 GF 系列相應電壓等級的“驗電信號發生器”對該驗電器進行完好性的驗證后，方可進行驗電操作。
3.7 若發現驗電器欠壓指示燈點亮?xí)r，則提示需立即更換新電池后再繼續試驗。若出現驗電器損壞時，切勿擅自處理，請及時與我公司聯系修理或更換。
3.8 驗電器的電子元件有自然老化的過程，為確保驗電操作的安全KK，保障電網設備及驗電操作人員的人身安全，驗電器的正常使用壽命自出廠之日起定為三年，特殊情況需延長使用年限時，須征得制造廠同意，辦妥有關復檢手續并出具同意延長使用證明后方可繼續使用，但Z長使用年限不得C過五年，到時用戶可用壽終驗電器以優惠價貼換新的驗電器繼續使用。

4 定期試驗
4.1 為BZ人身和設備的安全，驗電器必須根據電業安全工作規程規定的期限，定期進行預防性試驗。
4.2 預防性試驗前，應XJ行外觀檢查，當發現驗電指示器的外殼有缺損，絕緣桿有裂紋等明顯缺陷時，不宜進行預防性試驗，應及時送交修理或更換。
4.3 GD 系列驗電器應做整體起動電壓試驗，其結果應符合表一的規定。
4.4 GD 系列驗電器的絕緣桿應單獨進行工頻交流耐壓試驗。試驗前應對絕緣桿的表面作清擦處理，然后按預防性試驗標準進行耐壓試驗，以桿體無發熱、閃絡及擊穿現象為合格。
GD-10C型
GD-35型
GD-110型
注：
GD系列聲光顯示高壓交流電器，具有全電路自檢功能。主要用于交流高壓線路和電氣設備是否有工頻電壓，具胡聲光報警功能。性能KK穩定，抗干擾強等優點。
5.驗電器規格表
序號 型號規格 電壓等級 分類 回縮長度MM 伸展長度MM 節數
1 GD-1C型 220-500V 袖珍型 200 930 8
2 GD-10C型 400V-10KV 袖珍型 200 930 8
3 GD-10C型 10KV 袖珍型 200 930 8
4 GD-6型 6KV 標準型 300 1180 6
5 GD-10型 10KV 標準型 300 1180 6
6 GD-20型 20KV 標準型 390 1680 6
7 GD-20型 20KV 攜帶型 250 1500 10
8 GD-35型 35KV 標準型 390 1680 6
9 GD-35A型 35KV 攜帶型 250 1500 10
10 GD-35型 27.5-35KV 電氣化鐵路專用 1150 6000 6
11 GD-110型 110KV 標準型 530 2580 6
12 GD-220型 220KV 標準型 730 3730 6
13 GD-220A型 220KV 加長型 830 4330 6
14 GD-330型 330KV 標準型 1150 6000 6
15 GD-500型 500KV 標準型 1200 7500 8
16 GD-500型 500KV 加長型 1700 8500 6
GD系列
GD-220型
GD-500型
6.注意事項:
　　為BZ人身和設備的安全，驗電器與發生器應在空氣流通環境干燥的專用地點存放。
　　6.1 電氣設備上使用驗電器進行驗電操作，應遵照電業安全工作規程的有關規定進行。
　　6.2 使用前，應根據被驗電氣設備的額定電壓，選用合適型號的驗電器。
　　6.3 操作人員必須手握操作手柄并將操作桿全部拉出定位后方可按有關規定順序進行驗電操作。
　　6.4 在非全部停電場合進行驗電操作，應先將驗電器在有電部位上測試，再到施工部位進行測試，然后回復到有電部位上復測，以確保安全。不得以驗電器的自檢按鈕試驗替代本項操作。自檢按鈕試驗僅供參考。驗電器的電子元件有自然老化的過程，為確保驗電操作的安全KK，保障電網設備及驗電操作人員的人身安全，驗電器的正常使用壽命自出廠之日起定為三年，特殊情況需延長使用年限時，須征得制造廠同意，辦妥有關復檢手續并出具同意延長使用證明后方可繼續使用，但Z長使用年限不得C過五年。
　　6.5為BZ人身和設備的安全，驗電器必須根據電業安全工作規程規定的期限，定期進行預防性試驗。
　　6.6預防性試驗前，應XJ行外觀檢查，當發現驗電指示器的外殼有缺損，絕緣桿有裂紋等明顯缺陷時，不宜進行預防性試驗，應及時送交修理或更換。
二、低壓交流驗電器

GD-1C 型伸縮式低壓交流驗電器

一、概述
　　 GD-1C 型伸縮式低壓交流驗電器主要用于 500V 及以下低壓電氣設備上的驗電。

二、技術指標

1.使用環境條件
1-1. 環境溫度：-25℃～+50 ℃
　　 1-2. 相對濕度：≤90％
　　 1-3. 使用場合：戶內和戶外無雨天氣
主要技術參數
　　 2-1. 額定電壓等級：400V
　　 2-2. 啟動電壓：≯36V（按廠部特定測試條件下）
　　 2-3. 靜態工作電流：≤1μa
　　 2-4. 動態功耗：≤0.2w
　　 2-5. 驗電響應時間：≤1s
　　 2-6. 具備自我檢驗功能及欠壓指示功能

三、使用方法及注意事項

1. 為BZ人身和設備的安全，驗電器與發生器應在空氣流通環境干燥的專用地點存放。
2.電氣設備上使用驗電器進行驗電操作，應遵照電業安全工作規程的有關規定進行。
3. 驗電前應對驗電器進行自檢試驗。其方法是按一下自檢按鈕，驗電器應發生連續的間隙式聲光報警信號。若自檢試驗無聲光指示燈時，不得進行驗電。
4.在非全部停電場合進行驗電，應先將驗電器在有電部位上測試，再到施工部位進行測試，然后回復到有電部位上復測以確保安全。在全部停電場合進行驗電，可采用在停電前或其它有電場所將驗電器進行預驗，證明驗電器完好后待用。
5. GD-1C 型伸縮式低壓交流驗電器在進行驗電操作時必須將伸縮式操作桿全部拉伸到位，驗電操作人員手握相交手柄進行驗電， GD-1C型單桿式低壓交流驗電器在進行驗電操作時，驗電操作人員手握橡膠手柄即可進行驗電。當驗電指示器端部的金屬輸入觸針接觸低壓帶電體時，驗電器應有聲光報警指示。
6.該驗電器由于采用微功耗厚膜集成電路，靜態功耗極微，因此長期使用無須更換電池，當進行自檢試驗不能發出聲光信號時，再考慮更換電池。更換電池的方法是：旋下操作桿及電池螺蓋，取出舊電池然后換上新電池后再旋緊電池螺蓋及操作桿。注意：必須使用優質SR44 氧化銀電池（ 1.5V 三粒），安放時電池的“ + ”極必須朝外（螺蓋方向?yàn)檎? “ - ”極向里安裝。
7.驗電器如遇損壞，切勿擅自處理，請及時與我公司聯系修理或更換。

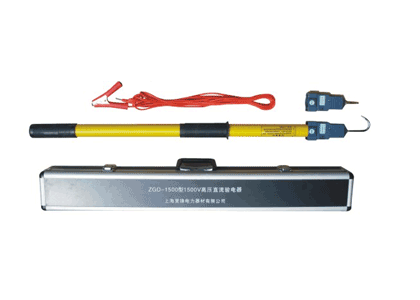

三、高壓直流驗電器ZGD-1500型+1500V / ZGD-750型+750V

一、概述 　　

ZGD-1500型+1500V / ZGD-750型+750V 高壓直流驗電器是GD系列高壓交流驗電器的派生產品，其指示器與操作桿都應用交流驗電器的結構與工藝，所不同之處在于直流驗電器操作桿的首節絕緣桿內增設了高壓限流元件及接地引下端口。在型號區分上也較交流驗電器增設了正、負極性之分。

二、技術指標

1. 使用環境條件
　　 環境溫度：-25℃～+55℃
　　 相對濕度：≤90％
　　 使用場合：戶內和戶外無雨天氣

序號 型號規格 電壓等級 分類 回縮長度MM 伸展長度MM 節數 可換式電阻管長度 接地線長度
1 ZGD-750型 +750V 標準型 830 4330 6 500MM 7000MM
2 ZGD-1500型 +750V 標準型 830 4330 6 500MM 7000MM
2. 驗電器外形尺寸和重量

型　號

桿回縮尺寸

限流管長度

桿拉伸長度

總重量

ZGD-1500

80±3

62±3

440±5

900

ZGD-750

80±3

62±3

440±5

900

3. 使用電壓、啟動電壓及使用壽命

型　號

使用電壓（V）

啟動電壓（V）

驗電次數

ZGD-1500

+750

110～300

5000

ZGD-750

+750

110～300

5000

4. 驗電器工作電源及功耗

型　號

電池型號

工作電壓（V）

靜態電流（μa）

動態功耗

ZGD-1500

SR-44

6

≤1

≤100

ZGD-750

SR-44

6

≤1

≤100

5. 驗電響應時間、響應距離及聲光指示強度

型　號

響應時間（S）

響應距離

清晰可辨

ZGD-1500

≤1

≤1

≥5

ZGD-750

≤1

≤1

≥5

6. 限流桿及操作桿電氣性能

型　號

限流桿耐壓（kV）

操作桿耐壓（kV）

耐壓時間

ZGD-1500

3（DC）

100 （AC）

5

ZGD-750

3（DC）

100 （AC）

5

  注：限流桿及操作桿耐壓后不應出現局部發熱或擊穿現象。
7. ZGD-1500 ZGD-750高壓直流驗電器還具備指示器部份自我檢測功能。
三、使用方法及注意事項
　　 為BZ人身和設備的安全，確保驗電器的完好性，驗電器應存放在空氣流通、環境干燥的場所。
驗電操作前應對驗電器進行自檢，方法是：按下自檢按鈕驗電指示器應發出清晰的聲光報警信號。若自檢無聲光指示信號時不得進行驗電操作。驗電操作前還須檢查接地引下線是否完好，接觸點是否KK。
　　 驗電操作順序?yàn)椋?
　　 （1）將接地引下線的地軋，KK地夾在良好的接地軌或極上。
　　 （2）將接地引下線上端的插頭KK地插進首節桿末端的插孔內。
　　 （3）旋上驗電指示器，并進行自檢試驗。
　　 （4）拉伸所有絕緣操作桿，使其拉足并定位。
　　 （5）操作人員應先將該驗電器的有電部位上驗電，證明該驗電器性能完好，然后在施工部位上驗電，確認施工部位是否有電，Z后，還應回復到有電部位進行復驗，以確保該驗電器的完好性。ZGD-1500 ZGD-750 高壓直流驗電器采用微功耗集成電路，靜態功耗極微，因此長期使用無須更換電池，當進行自檢試驗不能發出聲光信號時，再考慮更換電池。驗電器如遇損壞，切勿擅自處理，請及時與我公司聯系修理或更換。

四、定期試驗
　　 為BZ人身和設備的安全，驗電器必須按規定，每半年進行一次定期預防性試驗。
　 　 預防性試驗項目為：（1）整組啟動電壓試驗。（2）限流桿耐壓試驗。
　　 其試驗結構應符合技術指標的規定預防性試驗前應XJ行外觀檢查，當發現驗電器的外殼有缺損、絕緣桿有裂縫等明顯缺陷時，不宜進行試驗，應及時送交修理或更換部件后再進行試驗。
