一、適用范圍
適用于船舶及陸地，交流50Hz或60Hz，額定絕緣電壓660V，直流至250V及以下的電路中作不頻繁的接通和分?jǐn)嘀�。斷路器具有過載及短路保護裝置，能保護電纜和線路等不致閃過熱面損壞。TO為標準型，TG為高分?jǐn)嗄芰π汀?/font>

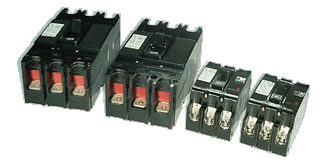

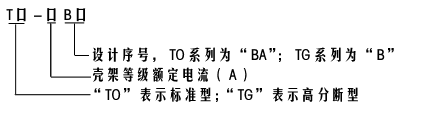

二、型號及其含義 |
|
 |
|
三、類別
1.按接線方式分為板前接線，板后接線，插入式接線；
2.按過電流脫扣器型式分為熱動一電磁型，電磁型；
3按附屬裝置分為帶附屬裝置和不帶附屬裝置；
4附屬裝置分內部附屬裝置和外附屬裝置。內部附屬裝置有輔助開關、報警開關、分勵脫扣、欠壓脫扣器四種：外部附屬裝置有電動操作機構、名部手動操作機構、外部手動操作機構、機械聯鎖、手柄閉鎖、插入式用抽出裝置五類。
|
四、特性
1主要技術性能（見表）
|
型號
|
TG-30
|
|
|
|
|
|
額定電壓（V）
|
110、220、380、440、AC660 DC250
|
|
頻率（Hz）
|
50、60
|
|
殼架等級額定電流（A）
|
30
|
100
|
225
|
400
|
600
|
|
脫扣器額定電流（A）
|
15，20，30
|
15，30，30，40
|
125，150，175
|
250，300
|
450,500
|
|
50，60，75，100
|
200,225
|
350，400
|
600
|
| 分?jǐn)嗄芰?/font> |
分?jǐn)嚯娏鳎╧A) |
30
|
35
|
|
|
|
|
|
|
|
|
| 試驗電壓（V） |
1.1×440
|
1.1×380
|
1.1×440
|
1.1×380
|
1.1×440
|
1.1×380
|
1.05×440
|
1.05×380
|
1.05×440
|
1.05×380
|
|
功率因數
（cosФ)
|
0.15-0.20
|
0.25-0.30
|
0.25-0.30
|
0.25-0.30
|
0.15-0.20
|
0.25-0.30
|
0.25-0.20
|
|
0.15-0.20
|
0.15-0.20
|
0.15-0.20
|
0.15-0.20
|
| 飛弧距離 |
80
|
80
|
|
|
|
壽命（次）440V
cosФ=0.8±0.05 |
有載
|
1500
|
1500
|
1000
|
1000
|
1000
|
|
無載
|
8500
|
8500
|
7000
|
4000
|
4000
|
|
總計
|
10000
|
10000
|
8000
|
5000
|
5000
|
|
操作頻率（次/h)
|
120
|
60
|
|
過載性能
|
電壓（V）
|
1.05×440
|
1.1×440
|
|
|
1.05×440
|
|
電流（A）
|
6×30
|
6×100
|
6×225
|
6×400
|
6×600
|
|
cosФ
|
0.5±0.05
|
|
試驗次數
（次）
|
手動分?jǐn)?/font>
|
9
|
|
自動分?jǐn)?/font>
|
3
|
|
總計
|
12
|
注：分?jǐn)嗄芰υ囼?yàn)電壓為1.1×440V或1.05×440V時，電源頻率為60Hz。
|
|
五、工作環境條件
1.海拔高度2000米及以下；
2.周圍介質溫度不高于+45℃和不低于-25℃；
3.能耐受海上潮濕空氣的影響；
4.能耐受鹽霧的影響；
5.能耐受油霧的影響；
6.能耐受霉菌的影響；
7.Z大傾斜度為22.5°。
8.斷路器在受到船舶的正常振動時能KK地工作；
9.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞的絕緣氣體與導電塵埃的地方；
10.在沒有雨雪侵襲的地方。
|
|
|

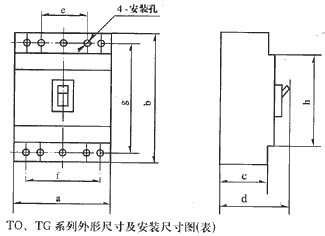

六、外形及安裝尺寸
| 型號 |
外形尺寸
|
安裝尺寸
|
|
a
|
b
|
c
|
d
|
e
|
f
|
g
|
h
|
安裝螺釘
|
| TG-30 |
90
|
150
|
85
|
103
|
30
|
60
|
130
|
120
|
M4
|
| TO-100BA，TG-100B |
90
|
150
|
85
|
103
|
30
|
60
|
130
|
120
|
M4
|
| TO-225BA |
105
|
200
|
103
|
121
|
35
|
70
|
115
|
10
|
M5
|
| TG-225B |
140
|
260
|
103
|
130
|
45
|
90
|
214
|
112
|
M6
|
| TO-400BA，TG-400B |
140
|
260
|
103
|
130
|
45
|
90
|
214
|
112
|
M6
|
| TO-600BA，TG-600B |
210
|
273
|
103
|
139
|
70
|
140
|
243
|
112
|
M8
|
注：板接線式、插入式的有關尺寸，請查閱產品說明書 |
