| 適用范圍 |
| SG、SBK系列三相干式變壓器,
適用于交流50～60Hz，輸入電壓不C過1000V的電路中，作為各類機床、機械設備等一般電器的控制電源、局部照明及指示電源、也可作為小型動力電源用。 |

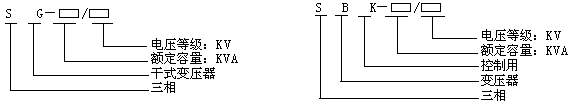

| 型號及其含義 |
 |
| 正常工作條件及安裝條件 |
1、海拔: 安裝地點的海拔不C過2000m；
2、溫度：周圍空氣溫度不C過+40。C，且其24h內的平均溫度值不C過+35。C，周圍空氣溫度的下限為-5。C;
3、濕度：Z高溫度為+40。C時，空氣的相對濕度不C過50%; 在較低的溫度下可以允許有較高的相對濕度，例如+20。C達90%;
4、安裝在無劇烈震動和沖擊振動的地方；
5、在無爆炸危險介質中，且介質中無腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。 |
| 結構特征 |
| SG、SBK系列三相干式變壓器可制成開啟式或防護式，具有損耗低、噪聲小、防火性能好和不污染環(huán)境等優(yōu)點。變壓器按產品的用途分為控制變壓器和照明變壓器；控制變壓器是屬于固定式變壓器；照明變壓器除機床用的照明變壓器之外，屬于可移式變壓器。變壓器的鐵芯采用冷軋硅鋼片，鐵軛兩側以型鋼或鋼板作夾件，通過螺桿加以緊固。產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控儀、轉向輪等，以便移動。 |
| 主要技術參數 |
 |

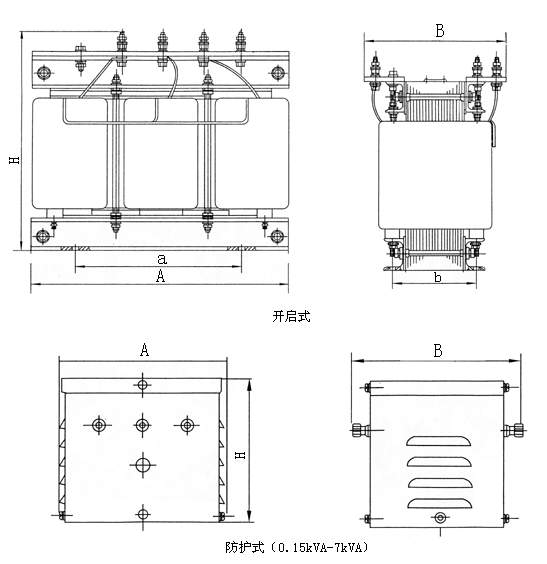

| 外形及安裝尺寸 |
|
| 訂貨須知 |
用戶在購買變壓器時，應指明以下幾點：
a、變壓器的型號、規(guī)格、容量及數量;
b、變壓器的額定輸入、輸出電壓值(指線電壓);
c、變壓器輸入、輸出電壓聯接組標號(聯接方式) ;
d、使用環(huán)境及負載種類;
e、訂購數量。 |
