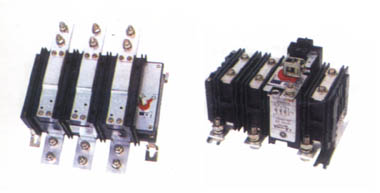

| Q系列開關 |
|
| 適用范圍： |
| Q系列開關主要用于在短路電流大、功率因數低的供配電線路中作手動不頻繁操作的主開關，尤其適合于暗中在抽屜式低壓成套裝置中。 |
| ======================================================= |

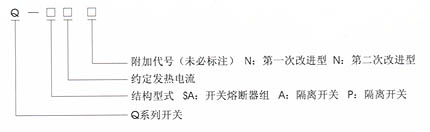

| 型號含義： |
| |
| |
| ======================================================= |
| 結構特征： |
1、全封閉式結構
Q系列開關全封閉式結構，要BZ性能穩定和提高工作KK性。動、靜鐵心都置于以新型電器工程塑料壓制的殼體內，從外表看不到。殼體外僅有接線斷子及熔斷體插座QSA或可以看到的串（QA、�。≦P連接的銅導體、操動軸套及輔助觸頭插座等。裝配式有嚴格的工藝控制，因此用②戶不宜隨意拆動。
2、觸頭系統
Q系列開關有其滾動插入似的觸頭系統（見圖2），每一組都有兩組這種雙斷點得觸頭系統。沖結構上來說，由不同長短、粗細和不同數量的滾柱可組成不同的觸頭系統，兩組觸頭或是并聯或是串聯，可以滿足電流大小不同的電路及不同的工作類別。
采用這種出頭系統后，電流分別由呈滾柱通過，使觸頭閉合時的電動斥力大大減�。ɡ碚撋想娏�1/4斥力為1/6）；而當開關處于閉合狀態且有大的短路電流（在極限情況下這個電流可能大于100KA通過時，則逆平行律使?jié)L柱把經觸頭夾得更緊。
在運動過程中，滾柱與靜觸頭接觸是既有滾動又有滑動磨擦，因而能有效地避免發生熔焊。
3、開關人力操作
Q系列開關的操作機構有貯能彈簧，因此盡管分、合閘都是人力操作，但動觸頭的運動速度與操作力和操作速度的大小無關，BZ了開關的穩定。
4、操動器
操動器是把人的操作扭轉到開關的操作機構走軸套上的一整裝置，而手柄是供操作者操作握手的部分。
①操動器主要由裝在面板上的手柄與手柄嚙合的驅動軸組成，眼神軸及連接軸節只在驅動軸不可長時才使用，實際上這意味著開關在成套裝置柜內安裝的需要來考慮，而不用擔心這個開關裝置的深度與裝在面板上的手柄對不起來。
②手柄裝在面板上，防護等級可以達到;
③手柄結構滿足“開關閉合時門不能打開，要開門必須先使開關處于分?jǐn)辔恢�，門未關好不能閉合”的要求。
④手柄上有一掛鎖拉扣，拉出后鎖上掛鎖，手柄無論是在分?jǐn)辔恢眠�是在閉合位置，都不能正常轉動，以防止無關人員的誤操作；
⑤驅動連軸節在手柄安裝平面平行的平面上左右上下都有5MM的游動范圍而不會影響正常工作。這樣，安裝調整容易，不致因調整不夠JQ而使操作發生困難。
5、獨立的輔助觸頭
開關可帶一個或兩個輔助觸頭盒，每個輔助觸頭盒有一對常開和一對常閉觸頭。輔助觸頭盒插入式組裝，不用螺絲釘拆卸方便。輔助觸頭的通斷與開關的通斷同步。
Q系列開關的工作原理圖見圖3（并參閱圖2）。操作手并順時針旋轉，開關閉合；反時針旋轉開關斷開。 |
| ======================================================= |
主要技術參數
1、QSA 系列開關熔斷器組件的技術特性參數見表1
|
規格 QSA |
63 |
125 |
160 |
250 |
400 |
630 |
|
主極數 |
3 |
|
額定絕緣電壓（V） |
1000 |
|
額定絕緣電壓（V） |
380、500、660、1000 |
|
約定發熱電流（A） |
80 |
160 |
160 |
400 |
400 |
800 |
|
約定封閉發熱電流（A） |
63 |
125 |
160 |
250 |
400 |
630 |
|
額定工作電流/功率 |
|
|
380V AC-23（A/KW） |
80/30 |
160/75 |
160/90 |
250/132 |
400/200 |
630/333 |
|
500V AC-23（A/KW） |
80/37 |
160/75 |
160/110 |
250/185 |
400/280 |
630/425 |
|
660V AC-23（A/KW） |
80/35 |
160/110 |
160/150 |
250/220 |
400/375 |
630/560 |
|
1000V AC-23（A） |
|
160 |
250 |
400 |
630 |
|
1000V AC-23（A/KW） |
|
160/220 |
250/325 |
315/425 |
355/475 |
|
直流額定工作電流（A）
220V DC-23 |
80 |
160 |
250 |
400 |
630 |
|
直流額定工作電流（A）
440V DC-23 |
|
380V額定電容功率（kvar ) |
31 |
62 |
78 |
123 |
197 |
315 |
|
額定熔斷短路電流500V（KA有效值） |
100 |
|
Z大熔體（A） |
160 |
400 |
630 |
|
機械壽命（次） |
1500 |
1200 |
3000 |
|
重量（不包括熔管和手柄）（kg） |
1.6 |
1.7 |
4.1 |
4.5 |
4.7 |
14.0 |
|
DIN43620熔管型號（尺碼） |
00 |
1-2 |
3 |
|
操作力矩（N.m） |
7.5 |
16 |
30 |
|
輔助觸頭380V AC-11 （A） |
4 |
6 |
注：DIN43620的3號熔斷體沒有660V、800A的，故表中不列入QSA800。
2、QA系列隔離開關的技術性能參數見表2
|
規格 QSA |
125 |
160 |
200 |
400 |
630 |
1000 |
|
主極數 |
3 |
|
額定絕緣電壓（V） |
1000 |
|
額定工作電壓（V） |
660 |
|
約定發熱電流（A） |
160 |
200 |
250 |
630 |
630 |
1000 |
|
約定封閉發熱電流（A） |
125 |
160 |
200 |
400 |
630 |
1000 |
|
額定工作電流/功率 |
|
|
380V AC-23（A/KW） |
160/75 |
200/90 |
200/110 |
400/200 |
630/355 |
1000/500 |
|
500V AC-23（A/KW） |
160/90 |
160/150 |
160/150 |
400/375 |
400/375 |
800/710 |
|
660V AC-23（A/KW） |
160/110 |
160/150 |
160/150 |
400/375 |
400/375 |
800/710 |
|
660V AC-23（A） |
160 |
200 |
200 |
400 |
630 |
1000 |
|
1000V AC-23（A） |
63 |
63 |
63 |
400 |
630 |
1000 |
|
1000V AC-23（A/KW） |
|
315/425 |
315/425 |
355/475 |
|
直流額定工作電流 |
|
|
220V DC-23 |
160 |
160 |
200 |
400 |
630 |
1000 |
|
440V DC-23 |
160 |
160 |
160 |
400 |
500 |
800 |
|
額定電容功率380 （kvar) |
62 |
79 |
99 |
197 |
251 |
493 |
|
額定短路接通能力（KA峰值） |
20 |
50 |
|
IS額定短時間耐受電流（KA有效值） |
4 |
15 |
50 |
|
機械壽命（次） |
1500 |
12000 |
3000 |
|
重量（不包括熔管和手柄）（kg） |
1.5 |
1.6 |
1.7 |
4.1 |
4.3 |
11.7 |
|
操作力矩 (N.m) |
7.5 |
16 |
30 |
|
輔助觸頭380V AC-11（A） |
4 |
6 |
|
規格 QSA |
250 |
630 |
1000 |
1250 |
1600 |
2500 |
3150 |
|
主極數 |
3 |
|
額定絕緣電壓（V） |
1000 |
|
額定工作電壓（V） |
660 |
|
約定發熱電壓（V）A |
315 |
630 |
1000 |
1250 |
1600 |
2500 |
3150 |
|
約定封閉發熱電流（V）A |
250 |
630 |
1000 |
1250 |
1600 |
2500 |
3150 |
|
額定工作電流 |
|
|
500V AC-21（A） |
315 |
630 |
1000 |
1250 |
1600 |
2500 |
3150 |
|
500V AC-22（A） |
315 |
630 |
630 |
800 |
800 |
|
|
660V AC-21（A） |
315 |
630 |
1000 |
1250 |
1250 |
2500 |
3150 |
|
額定電容功率 |
123 |
310 |
316 |
|
|
|
額定短路接通能力（KA峰值） |
39 |
60 |
85 |
130 |
|
IS額定短時間耐受電流（KA有效值） |
8 |
32 |
50 |
80 |
|
機械壽命（次） |
15000 |
12000 |
3000 |
1000 |
|
重量（不包括熔管和手柄）（kg ) |
1.9 |
5.0 |
5.4 |
1.4 |
14.5 |
49 |
52.2 |
|
操作力矩（N.m） |
7.5 |
16 |
30 |
70 |
|
輔助觸頭380V AC-11（A） |
4 |
6 | |
