HTAU微型電磁鐵
適用
1、游樂機
2、各種自動販賣機
3、辦公設備(列表機、電腦設備、傳真機、打卡機、影印機等)
4、運輸設備(自動門鎖、停車設備)
5、家電用品(錄影機、電子琴、紡織機)
6、其他(自動包裝設備、機器手、防盜器等)

概要與特征
1、電磁鐵構造
a. 斷面圖

編號 1 2 3 4 5 6 7
部分名稱 固定支架 蓋 可動鐵心 固定鐵心 線圈骨軸 線圈 導管

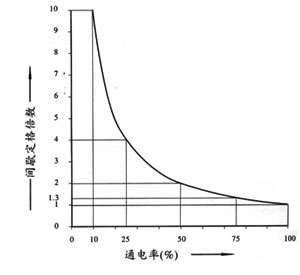

b. 通電率


通電率 75% 50% 25% 10%
Z大通電時間 20分 7分 2分 1分

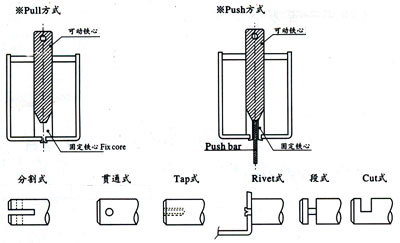

2、電磁鐵作動形式

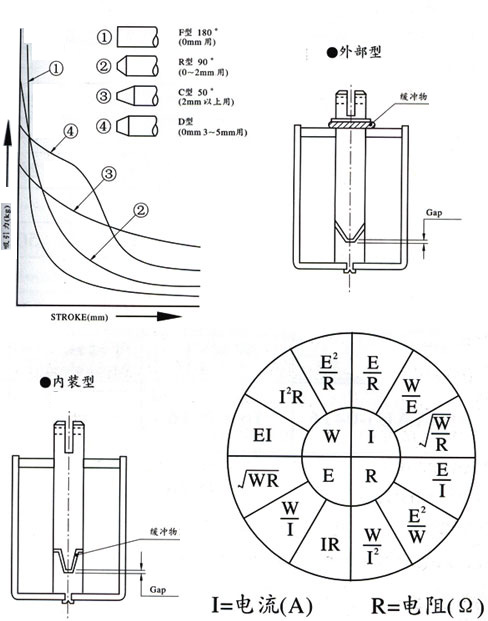

消音


DC標準品一覽表
機種名 外型寸法 總重量 消耗功率
(W)		 連續
間歇		 吸引力
W×H×L 可動鐵心 0mm 2mm 4mm
HTAU-0416
 10×11×16
 10 ---
 --- --- ---
2 4.0
 300 75 25
HTAU-0520 13×15×20 17 --- --- --- ---
3 6.0 400 65 20
HTAU-0530 10×15×30 26 --- --- --- ---
4 7.2 530 120 50
HTAU-0630 16×19×30 46 --- --- --- ---
6 9.6 1030 400 220
HTAU-0730 14×16×30 35 --- --- --- ---
8 8.0 1100
220		 110
HTAU-0826 22×25×26 63 2.5 2200 380 180
9 10.0 2800 1000 660
HTAU-0837 20×26×37 90
3.8		 1900 470 230
12 15.2 2500 1050 780
HTAU-1039 20×26×39 98 3.8 4100 420 200
20 15.2 5000 1300 720
HTAU-1040 24×29×40 130 4.5 2400 670 330
20 18.0 3100 1600 1150
HTAU-1050 37×41×50 320 5.25 6300 1120 840
26 21.0 8050 2100 1960
HTAU-1250 37×41×50 320 7.5 9000 1600 1200
36 30.0 11500 3000 2800
HTAU-1253 27×30×53 195 6.0 4200 930 600
40 24.0 5000 1800 1500
HTAU-1264 30×38×64 310 8.0 8700 1650 1400
42 32.0 11000 2800 2650
HTAU-1564 30×38×64 350 8.0 7400 2250 1300
60 32.0 9800 4250 3400
HTAU-1578 44×51×78 770 12.5 6500 3600 2900
91 50.0 8100 5500 4900
HTAU-1683 52×58×83 1200 15.0 7800 4320 3480
130 60.0 9720 6600 5880

HTAU-0416

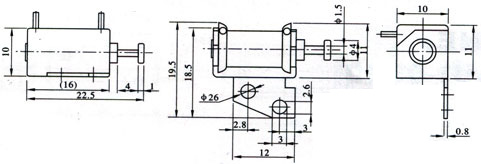

1、外觀圖


2、標準線圈表
(間歇定格)約4W
電壓(V) 電阻(Ω) 電流(mA)
6 10 600
12 40 300
24 160 150

HTAU-0520

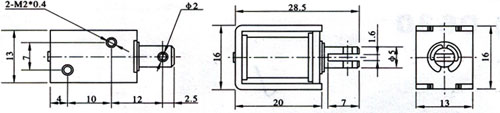

1、外觀圖

2、標準線圈表
(間歇定格)約6W
電壓(V) 電阻(Ω) 電流(mA)
6 10 1000
12 40 500
24 160 250

HTAU-0530

1、外觀圖

2、標準線圈表
(間歇定格)約7.2W
電壓(V) 電阻(Ω) 電流(mA)
6 5 1200
12 20 600
24 80 300

HTAU-0630

1、外觀圖

2、標準線圈表
(間歇定格)約9.6W
電壓(V) 電阻(Ω) 電流(mA)
6 15 400
12 60 200
24 24 100

HTAU-0730

1、外觀圖

2、標準線圈表
(間歇定格)約8W
電壓(V) 電阻(Ω) 電流(mA)
6 4.5 1333
12 18 666
24 72 333

HTAU-0826

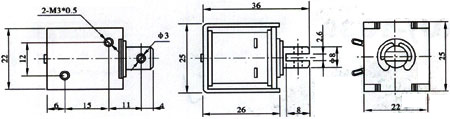

1、外觀圖

2、標準線圈表
(間歇定格)約10W
電壓(V) 電阻(Ω) 電流(mA)
6 3.6 1666
12 14.5 827
24 58 413

HTAU-0837

1、外觀圖

2、標準線圈表
(間歇定格)約10W
電壓(V) 電阻(Ω) 電流(mA)
6 9.5 631
12 38 315
24 150 160

HTAU-1039

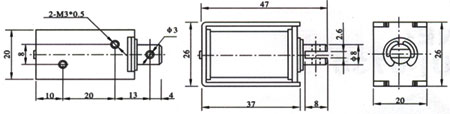

1、外觀圖

2、標準線圈表
(間歇定格)約3.8W
電壓(V) 電阻(Ω) 電流(mA)
6 9.5 631
12 38 315
24 150 160

HTAU-1040

1、外觀圖

2、標準線圈表
(間歇定格)約4.5W
電壓(V) 電阻(Ω) 電流(mA)
6 8 750
12 32 375
24 128 187

HTAU-1050

1、外觀圖

2、標準線圈表
(間歇定格)約5.3W
電壓(V) 電阻(Ω) 電流(mA)
6 6.8 888
12 27 444
24 108 222

HTAU-1250

1、外觀圖

2、標準線圈表
(間歇定格)約7.52W
電壓(V) 電阻(Ω) 電流(mA)
6 4.8 1250
12 19 631
24 77 311

HTAU-1253

1、外觀圖

2、標準線圈表
(間歇定格)約6.0W
電壓(V) 電阻(Ω) 電流(mA)
6 6 1000
12 24 500
24 96 250

HTAU-1264

1、外觀圖

2、標準線圈表
(間歇定格)約8W
電壓(V) 電阻(Ω) 電流(mA)
6 4.5 1333
12 18 666
24 72 333

HTAU-1564

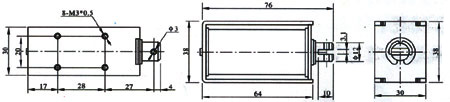

1、外觀圖

2、標準線圈表
(間歇定格)約10W
電壓(V) 電阻(Ω) 電流(mA)
6 4.5 1333
12 18 827
24 72 413

HTAU-1578

1、外觀圖

2、標準線圈表
(間歇定格)約12.5W
電壓(V) 電阻(Ω) 電流(mA)
6 2.9 1333
12 11.5 1043
24 46 521

HTAU-1683

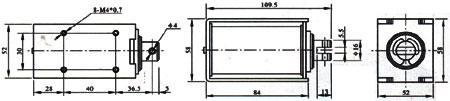

1、外觀圖

2、標準線圈表
(間歇定格)約60W
電壓(V) 電阻(Ω) 電流(mA)
12 9 1333
24 36 666
68 144 333
