| MZD1系列交流單相制動電磁鐵 |
|
概述
MZD1系列交流單相制動電磁鐵(以下簡稱電磁鐵)適用于交流50Hz額定電壓至380V的電路中，主要作為匹配TJ2或JWZ系列閘瓦制動器的操動裝置。

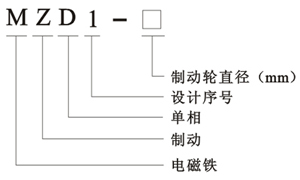

型號及其含義
主要技術參數
3.1電磁鐵的工作制有間斷長期工作制及反復短時工作制兩種類型，額定工作電壓為交流50Hz、220V及380V兩種。
3.2長期工作制即TD=，其每小時動作不C過20次，反復短時工作即TD=40%，每小時操作不C過300次。
3.3在正常工作條件下對于反復短時工作制的電磁鐵壽命為60萬次。
3.4電磁鐵在電壓不低于85%額定工作電壓時，其技術數據如表所示。
| 型號 |
電磁鐵轉矩(N·m)
通電持續率 |
銜鐵重力
轉矩(N·m) |
吸持時
電流(A) |
回轉角a(度) |
額定回轉角度下
制動桿的位移 |
重量 |
| 40% |
|
| MZD1-100 |
5.39 |
2.94 |
0.49 |
≤0.8 |
7.5 |
2.6～3 |
4.4 |
| MZD1-200 |
39.2 |
19.6 |
3.5 |
≤3 |
5.5 |
3.2～3.8 |
18 |
| MZD1-300 |
98 |
39.6 |
9 |
≤8 |
5.5 |
4.0～4.4 |
40 |

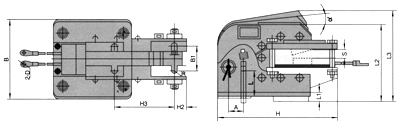

外形及安裝尺寸
| 型號 |
尺寸 |
S max |
回轉角a(度) |
| L |
L1 |
L2 |
L3 |
B |
H |
H1 |
H2 |
D |
R |
A |
B1 |
H3 |
| MZD1-100 |
30 |
7 |
107 |
128 |
128 |
181 |
9 |
18 |
5.5 |
4.5 |
22 |
30 |
85 |
16.5 |
7.5 |
| MZD1-200 |
56 |
9 |
172 |
205 |
176 |
299 |
13 |
27 |
5.5 |
6.5 |
40 |
42 |
140 |
20 |
5.5 |
| MZD1-300 |
85 |
12 |
227 |
270 |
243 |
385 |
17 |
40 |
5.5 |
8.5 |
46 |
57 |
224 |
26 |
5.5 |
|
|
|
|
|
| |
|
