| MQ5(SA系列)系列交流牽引電磁鐵 |
|
概述
MQ5( )系列交流螺管式電磁鐵， 采用環保可回收材料和可采用環氧樹脂真空灌注線圈，以 工藝進行生產，產品具有體積小、性能好、無噪聲、溫升低、能耗少、線圈密封防水、安全KK等優點 。
適用范圍
MQ5系列交流牽引電磁鐵(以下簡稱電磁鐵)，適用于交流50/60Hz，額定電壓為380V及以下的電路中，作為機械設備及自動化系統中各種操作機構的遠距離控制之用。

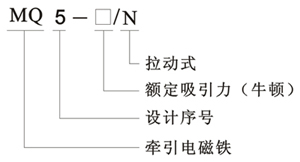

型號及其含義
主要技術參數
| 型號 |
額定吸引
力(牛頓) |
額定行
程 |
每小時額定
操作次數(TD/60%) |
吸引線圈額定電壓(V) |
| MQ5-0.5N(SA-991) |
4.80 |
10 |
1500 |
36、110、220、380 |
| MQ5-0.6N(SA-1092) |
5.80 |
10 |
1500 |
36、110、220、380 |
| MQ5-0.8N(SA-1192) |
7.80 |
10 |
1200 |
36、110、220、380 |
| MQ5-1N(SA-2402) |
9.80 |
15 |
1200 |
36、110、220、380 |
| MQ5-1.5N(SA-2502) |
14.70 |
15 |
600 |
110、220、380 |
| MQ5-2N(SA-2602) |
19.60 |
15 |
600 |
110、220、380 |
| MQ5-3N(SA-3502) |
29.40 |
20 |
600 |
110、220、380 |
| MQ5-4N(SA-3602) |
39.20 |
20 |
600 |
110、220、380 |
| MQ5-5N(SA-3702) |
49.00 |
20 |
600 |
110、220、380 |
| MQ5-6N(SA-4502) |
58.80 |
30 |
600 |
110、220、380 |
| MQ5-8N(SA-4602) |
78.40 |
30 |
600 |
110、220、380 |

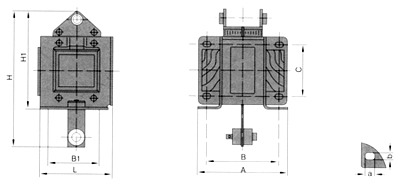

外形及安裝尺寸
| 型號 |
外行尺寸 |
安裝尺寸 |
安裝孔尺寸 |
| Hmax |
H1max |
Lmax |
Amax |
B1±0.5 |
B±1.5 |
C±0.5 |
A±b |
| MQ5-0.8N(SA-1192) |
85 |
62 |
38.5 |
44.5 |
28 |
31.5 |
33 |
5×4 |
| MQ5-1N(SA-2402) |
89 |
69 |
47.5 |
48 |
34 |
35 |
34 |
6×4 |
| MQ5-1.5N(SA-2502) |
89 |
69 |
47.5 |
51 |
34 |
38 |
34 |
6×4 |
| MQ5-2N(SA-2602) |
89 |
69 |
47.5 |
59 |
34 |
45 |
34 |
6×4 |
| MQ5-3N(SA-3502) |
130 |
96 |
62 |
69.5 |
46 |
54 |
46 |
9×7 |
| MQ5-4N(SA-3602) |
130 |
96 |
62 |
75.5 |
46 |
60 |
46 |
9×7 |
| MQ5-5N(SA-3702) |
130 |
96 |
62 |
81.5 |
46 |
66 |
46 |
9×7 |
| MQ5-6N(SA-4502) |
170 |
124 |
86 |
92.5 |
64 |
81 |
64 |
10×7 |
| MQ5-8N(SA-4602) |
170 |
124 |
86 |
111 |
64 |
91 |
64 |
10×7 |
備注
|
|
|
| |
|
