| MQ2系列交流牽引電磁鐵 |
|
概述
MQ2系列交流牽引電磁鐵適用于交流50Hz，額定電壓至380V的控制電路中，作為機械設備及自動化系統中各種操作機構的遠距離控制用。線圈斷電后無復位裝置。

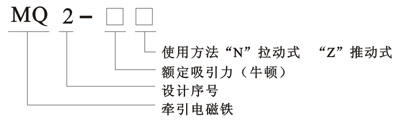

型號及其含義
主要技術參數
| 型號 |
額定吸
引力(牛頓) |
額定
行程 |
額定電壓(V) |
操作頻率/小時
通電持續率/60% |
銜鐵重量 |
消耗功率 |
| 啟動 |
吸持 |
| MQ2-0.7Z |
7 |
10 |
110、220、380 |
600次/小時 |
0.15 |
102 |
16 |
| MQ2-1.5Z |
15 |
20 |
110、220、380 |
200次/小時 |
0.20 |
532 |
49 |
| MQ2-3Z |
30 |
20 |
110、220、380 |
200次/小時 |
0.25 |
817 |
68 |
| MQ2-5Z |
50 |
25 |
110、220、380 |
200次/小時 |
0.35 |
1825 |
99 |
| MQ2-8Z |
80 |
25 |
110、220、380 |
200次/小時 |
0.5 |
1980 |
110 |
| MQ2-1.5N |
15 |
20 |
110、220、380 |
200次/小時 |
0.20 |
532 |
49 |
| MQ2-3N |
30 |
25 |
110、220、380 |
200次/小時 |
0.25 |
817 |
68 |
| MQ2-5N |
50 |
25 |
110、220、380 |
200次/小時 |
0.35 |
1825 |
99 |
| MQ2-8N |
80 |
25 |
110、220、380 |
200次/小時 |
0.5 |
1980 |
110 |
| MQ2-15N |
150 |
50/30 |
110、220、380 |
300次/小時 |
1.6 |
8560 |
342 |
| MQ2-25N |
250 |
30 |
110、220、380 |
300次/小時 |
3 |
10120 |
437 |

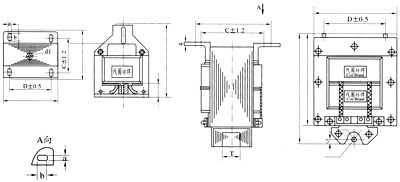

外形及安裝尺寸
| 型號 |
C |
D |
A |
B |
| MQ2-0.7Z\N |
35±1.2 |
30±0.5 |
6±0.5 |
8±0.5 |
| MQ2-1.5N |
38±1.2 |
30±0.5 |
4.5±0.5 |
6.5±0.5 |
| MQ2-3N |
48±1.2 |
50±0.5 |
4.5±0.5 |
6.5±0.5 |
| MQ2-5N |
50±1.2 |
60±0.5 |
6±0.5 |
8±0.5 |
| MQ2-8N |
60±1.2 |
60±0.5 |
6±0.5 |
8±0.5 |
| MQ2-15N |
85±1.2 |
108±0.5 |
10±0.5 |
12±0.5 |
| MQ2-25N |
125±1.2 |
108±0.5 |
10±0.5 |
12±0.5 |
| MQ2-1.5Z |
38±1.2 |
50±0.5 |
4.5±0.5 |
6.5±0.5 |
| MQ2-3Z |
48±1.2 |
50±0.5 |
4.5±0.5 |
6.5±0.5 |
| MQ2-5Z |
50±1.2 |
60±0.5 |
6±0.5 |
8±0.5 |
| MQ2-8Z |
60±1.2 |
60±0.5 |
6±0.5 |
8±0.5 |
|
|
|
| |
|
