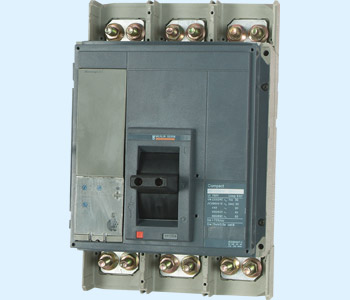

◆適用范圍
M-NZS 系列塑料外殼式斷路器是本公司 研制開發的新型斷路器之一，其額定絕緣電壓為 950V，適用于交流 50Hz
或(60Hz)，額定工作電壓690V及以下，額定工作電流 12.5A 至
630A的電流中，用來分配電能，在正常條件下作不頻繁的閉合和斷開之用，并在線路和設備過載、欠電壓時起保護作用。額定殼架等級電流在
400A
及以下的斷路器，也可作鼠籠型電動機的不頻繁起動，運轉中斷開以及在電動機過載，短路及欠電壓時起保護作用。
◆型號及含義
注：
*配電用斷路器無代號；保護電動機用斷路器以“2”表示。
*手柄直接操作無代號；電動操作用“P”表示；轉動手柄用“Z”表示
*額定短路分?jǐn)嗄芰墑e：N-標準型 H-高分?jǐn)嘈?nbsp;
L-C高分?jǐn)嘈?BR>◆分類
1、按安裝方式分為：垂直安裝、橫裝；
2、按斷路器的用途分：配電保護型、電動機保護型；
3、按接線方式分：板前接線、板后接線、插入式接線；
4、按操作方式分：手柄直接操作、外部轉動手柄操作、電動操作；
5、按脫扣器型式分：僅有瞬時動作脫扣器(電磁脫扣器)、熱動+電磁脫扣器(復式)、電子脫扣器；
6、按極數分：二極、三極、四極；
四極斷路器中，中性極(N極)的型式有四種：
A型：N極不安裝過電流脫扣器，且N極始終接通不與其他三極一起合分；
B型：N極不安裝過電流脫扣器，且N極與其他三極一起合分；
C型：N極安裝過電流脫扣器，且N極與其他三極一起合分；
D型：N極安裝過電流脫扣器，且N極始終接通，不與其他三極一起合分；
◆斷路器的脫扣特性
斷路器熱動型脫扣器具有反時限特性；電磁脫扣器為瞬時動作(配電用)及(保護電機用)
|
脫扣器額定電流(A) |
熱動型脫扣器(環境溫度+40℃) |
電磁脫扣器動作電流(A) |
|
1.05In(冷態)不動作時間 |
1.30In(熱態)動作時間 |
|
In≤63
|
≥1 |
<1 |
10In±20%
|
|
63＜In≤100 |
≥2 |
<2 |
10In±20% |
|
100＜In≤630 |
≥2 |
<2 |
5~10In±20% |
|
脫扣器額定電流(A) |
熱動型脫扣器(環境溫度陸用+40℃、船用+45℃)
|
電磁脫扣器動作電流(A) |
|
1.0In(冷態)
不動作時間 |
1.20In(熱態)
動作時間 |
1.50In(熱態)
動作時間 |
7.20In(冷態)
動作時間 |
|
保護電動機用
12.5≤In≤400 |
≥2 |
＜2 |
≤4min |
2s＜Tp≤10s |
12In±20% |
◆斷路器主要技術性能指標
|
型號 |
額定電流(A) |
極數 |
額定絕緣電壓(V) |
額定工作電壓(V) |
飛弧距離 |
極限短路分?jǐn)嗄芰?kA) |
運行短路分?jǐn)嗄芰?kA) |
操作性能(壽命)次 |
|
通電 |
不通電 |
|
M-NZS-100N
|
12.5,16,20,
25,32,40,50,
63,80,100 |
二極
三極
四極
|
950 |
690及以下 |
0 |
25
|
25
|
1500 |
8500 |
|
M-NZS-100H |
70 |
70 |
|
M-NZS-100L |
150 |
150 |
|
M-NZS-160N |
16,20,25,32,
40,50,63,80,
100,125,160 |
36 |
36 |
1000
|
7000 |
|
M-NZS-160H |
70 |
70 |
|
M-NZS-160L |
150 |
150 |
|
M-NZS-250N |
160,180,200,
225,250
|
36 |
36 |
1000 |
7000 |
|
M-NZS-250H |
70 |
70 |
|
M-NZS-250L |
150 |
150 |
|
M-NZS-400N |
200,225,250,
300,315,400 |
三極
四極 |
950 |
690及以下 |
0 |
45 |
45 |
1000 |
4000 |
|
M-NZS-400H |
70 |
70 |
|
M-NZS-400L |
150 |
150 |
|
M-NZS-630N |
315,350,400,
500,600,630 |
45 |
45 |
1000 |
4000 |
|
M-NZS-630H |
70 |
70 |
|
M-NZS-630L |
150 |
150 |
|
M-NZS-1600 |
800A 1000A
1250A 1600A |
三極
四極 |
950 |
690及以下 |
0 |
150 |
150 |
800 |
3000 |
◆模塊化系統
多種附加模塊的組合系統使M-NZS系列結構更回完善，脫扣元件，輔助裝置和聯結附件在下列各類型號中是同樣的，
M-NZS-100~M-NZS-250型斷路器和負荷開關的通用部件如圖一所示。M-NZS-400~M-NZS-630型斷路器的組成結構相同。
較少的幾種元件通用于所有類型。
| |
