◆用途及適用范圍

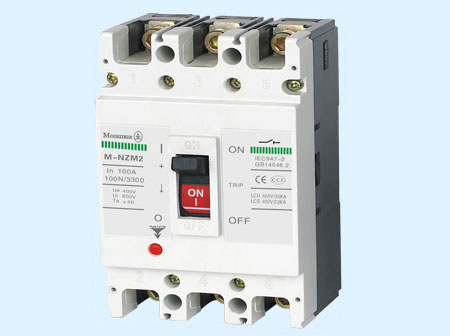

       M-NZM系列塑料外殼式斷路器（以下簡稱斷路器），是本公司 研制、開發的新型斷路器之一。其額定絕緣電壓為800V，（M-NZM1-63為500V），適用于交流50Hz，額定工作電壓690V以下，（M-NZM1-63為400V），額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞。

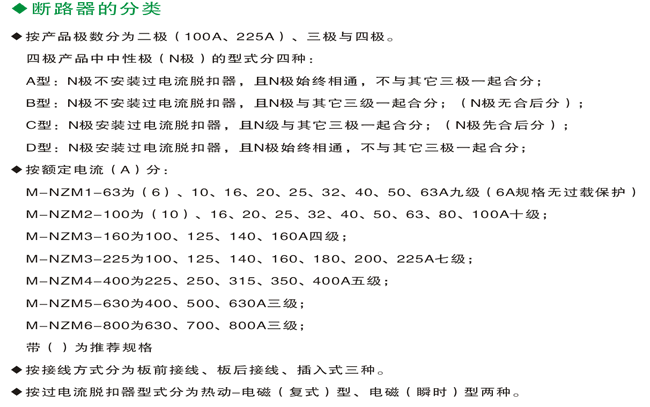

        斷路器按照額定極限短路分?jǐn)嗄芰Γ╨cu）的高低分為N型（標準型）、H型（較高分?jǐn)嘈停�、L型（高分?jǐn)嘈停┤悺Ｔ摂嗦菲骶哂畜w積小、分?jǐn)喔�、飛弧短（部分規格零飛弧）、抗振動等優點，是陸地及船舶使用的理想產品。

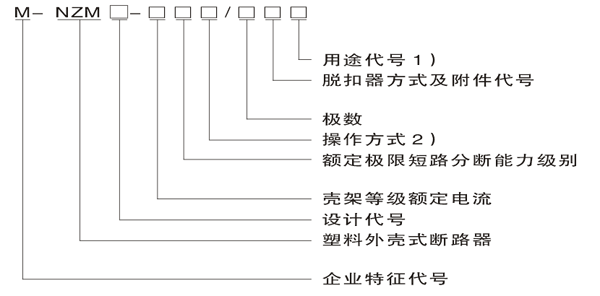

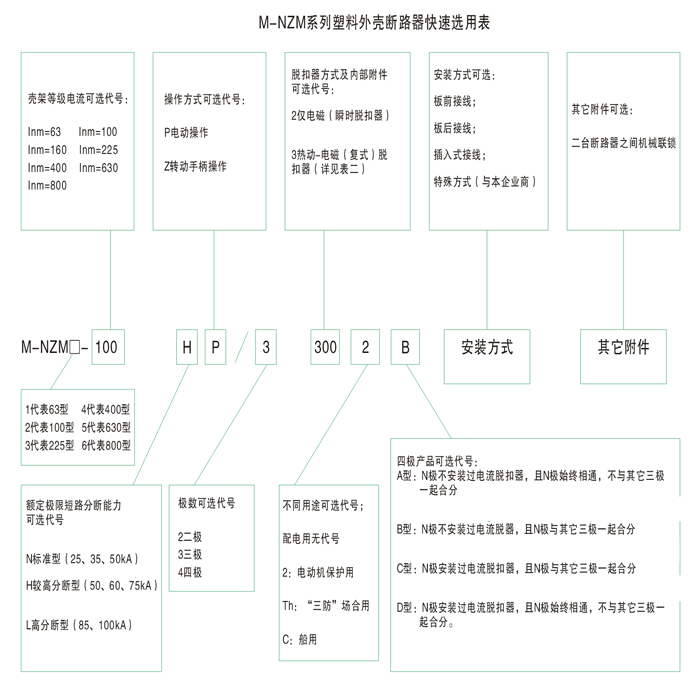

◆型號及含義

注：
1）配電用斷路器無代號；保護電動機用斷路器以2表示。
2）手柄直接操作無代號；電動操作用P表示；轉動手柄用Z表示。
◆適用工作環境
◆海拔高度2000m及以下；
◆周圍介質溫度不高于+40oC（對船用產品為+45oC）
    和不低于-5oC；
◆能耐受潮濕空氣的影響；
◆能耐受鹽霧、油霧的影響；
◆Z大傾斜為±25.5o；
◆在受到船舶正常振動時能KK工作；
◆在受到地震情況下（4g）能KK工作；
◆在無爆炸危險的介質中，具介質無足以腐蝕金屬的
    破壞絕緣的氣體與導電塵埃的地方；
◆在沒有雨雪侵襲的地方。



◆脫扣器方式及附件代號

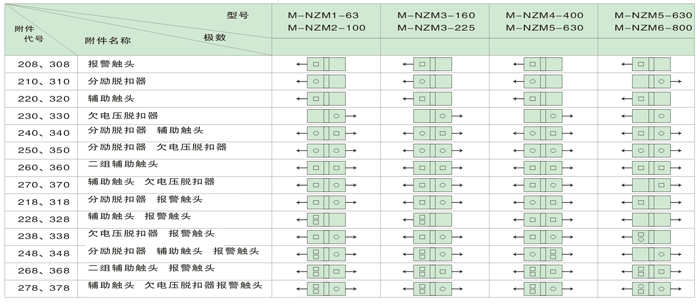

■脫扣器方式及內部附件代號

注：
■200：表示僅有電磁脫扣器的斷路器本體；300：表示帶有熱動一電磁脫扣器的斷路器本體；000：不帶脫扣器的斷路器的本體。
■對M-NZM2-100、M-NZM3-225二極產品只有210、310、220、320、230、330；對M-NZM2-100、M-NZM3-160、225四極
    斷路器無218、318、248、348、N極為A型和D型時無240、340、260、360、268、368；
■對M-NZM4-400、M-NZM6-630及M-NZM6-800其中248、348、278、378規格中輔助觸頭為一對觸頭（即一常開、一常閉），
    268、368規格中的輔助觸頭為三對觸頭（即三常開，三常閉）。

■連接導線的截面積與相適應的額定電流
額定電流值（A）
10
16,20
25
32
40,50
63
80
100
125
160
18,200,225
250
315,350
400
導線截面積（mm2）
1.5
2.5
4
6
10
16
25
35
50
70
95
120
180
240


額定電流值（A）
電 纜
銅 排
截面積（mm2）
數量
尺寸（mm x mm）
數量
500
150
2
30x5
2
630
185
2
40x5
2
700,800
200
2
40x5
2

◆內外部附件
■斷路器的內部附件
  （根據用戶需要斷路器附件可直接引出接線，或加裝引出接線端子）。
1.欠電壓脫扣器
   欠電壓脫扣器分三種型號：
   A型：一個規格五個電壓等級：AC50Hz   110V   230V   400V;
                                                       DC   110V   220V
   B型：（三相保護）一個規格：AC50Hz   400V
   C型：兩個規格：AC50Hz   230V或400V

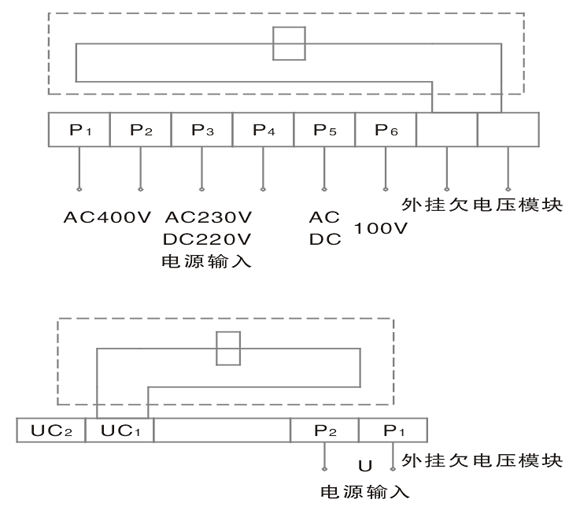

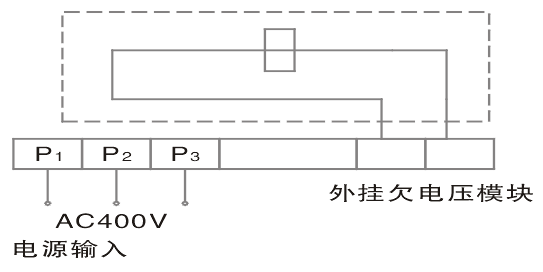

   接線圖（虛框內為開關內部附件）



在額定工作電壓的70%~35%時，欠電壓脫扣器應KK使斷路器脫扣。警告：欠電壓脫扣器必須先通電，斷路器才能再扣及合閘。否則將損壞斷路器！
額定電流值（A）
欠電壓脫扣器功率（W）
AC230V
AC400V
M-NZM1-63
3.5
3.3
M-NZM2-100
2.6
3.3
M-NZM3-160
3.8
3.3
M-NZM3-225
3.8
3.3
M-NZM4-400
3.7
2.7
M-NZM5-630
2.3
2.7
M-NZM6-800
2.5
2.8

2.分勵脫扣器

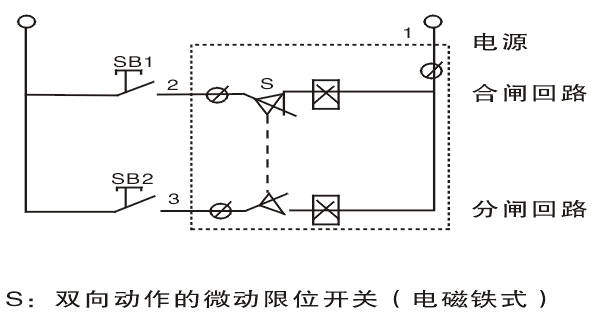

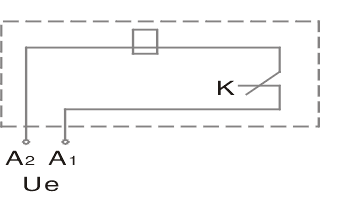

   接線圖（虛框內為開產在內部附件）

K：分勵脫扣器內部與線圈串聯的微動開關常閉觸頭，當斷路器分閘后，該觸頭自行斷開，合閘時閉合。
3.報警觸頭

斷路器處于“分”“合”時的位置

斷路器處于“自動脫扣”（報警）時的位置

規格：AC50Hz,230V或400V；DC220V或24V（注：DC24V為不推薦規格）。
在額定控制電源電壓的70~110%之間時，分勵脫扣器應KK使斷路器脫扣。
4.輔助觸頭

斷路器處于“分”時的位置

殼架等級電流400A及以上斷路器（一組四對觸頭）



殼架等級電流225A及以下斷路器（一組二對觸頭）

斷路器處于“合”時的位置

殼架等級電流400A及以上斷路器（一組四對觸頭）



殼架等級電流225A及以下斷路器（一組二對觸頭）


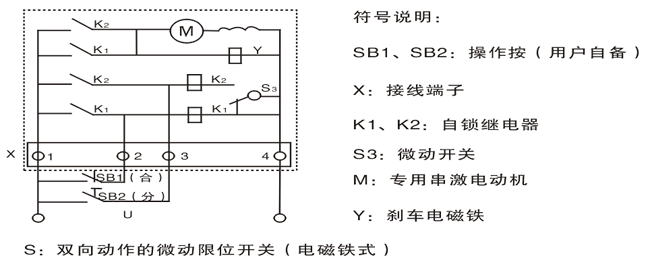

■斷路器的外部附件

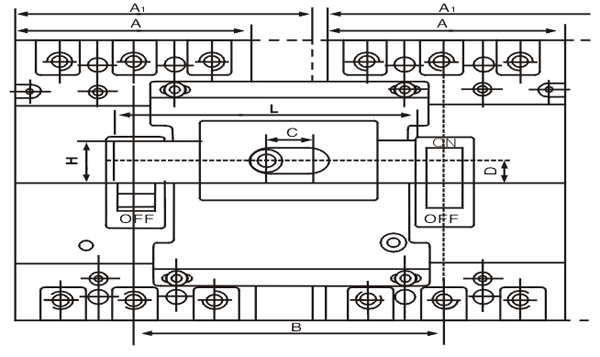

    1.兩臺斷路器的機械聯動鎖機構




型號
A
B
C
D
L
H
備 注
M-NZM1-63
78
102
18
13
95
22
用于M-NZM1-63N、H
M-NZM2-100
92
120
18
11.5
118
22
用于M-NZM2-100N、H、L
M-NZM3-160
107
135
18
9
130
22
用于M-NZM3-160N、H、L
M-NZM3-225
107
135
18
9
130
22
用于M-NZM3-225N、H、L
M-NZM4-400
150
190
42
16
175
22
用于M-NZM4-400N、H、L
M-NZM5-630
182
220
42
12
198
22
用于M-NZM6-630N、H
M-NZM6-800
210
240
42
29.5
230
20
用于M-NZM-630/800H、L
M-NZM1-63/4P
103
132
18
13
125
22
用于M-NZM1-63四級
M-NZM2-100/4P
122
152
18
11.5
150
22
用于M-NZM2-100四級
M-NZM3-160/4P
142
173
18
9
168
22
用于M-NZM3-160四級
M-NZM3-225/4P
142
173
18
9
168
22
用于M-NZM3-225四級
M-NZM4-400/4P
198
240
42
16
225
22
用于M-NZM4-400四級
M-NZM5-630/4P
240
280
42
12
258
22
用于M-NZM5-630四級

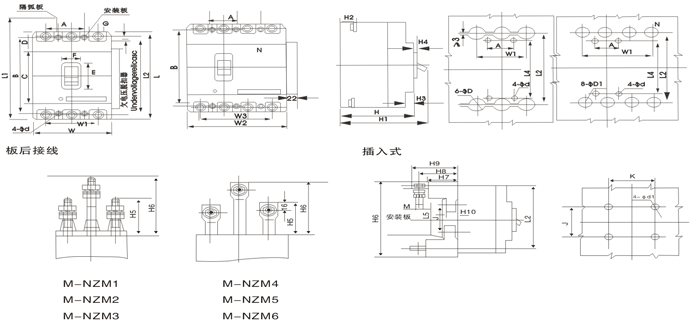

型號 外形尺寸 安裝尺寸
板前接線 板后接線 插入式
W W1 L L1 L2
 H H1 H2 H3 H4 C D E F G I W2 W3 L3 L4 H5 H6 φD
 φD1 L5 L6 H7 H8 H9 H10 J K φD1 M A B φD1
M-NZM-63N
 76 50 135 170 117 7 4 85 28.5 48 22 14 7.5 100 75 117 117 44 66 8 8 25 117 3.5
M-NZM1-63H 76 50 135 170 117 82 98.5 28 7 4 85 28.5 48 22 14 7.5 100 75 117 117 44 66 8 8 25 117 3.5
M-NZM2-100N 92 60 150 185
 132 68 86 24 7 4 88 35.5 50 22 7.5 7.5 107 129 68 108 26 16 92 168 50 62 74 17.5 56 60 6.5 M8 30 129 4.5
M-NZM2-100H 92 60 150 185 132 68 86 24 7 4 88 35.5 50 22 7.5 7.5 107 129 68 108 26 16 92 168 50 62 74 17.5 56 60 6.5 M8 30 129 4.5
M-NZM3-225N 107 70 165 215 144 86 110 24 5 4 102 31.5 50 22 17 7.5 126 126 66 110 20 20 94 183 50 69.5 84.5 17.5 54 70 6.5 M8 35 126 5
M-NZM3-225H 107 70 165 215 144 86 110 24 5 4 102 31.5 50 22 17 9 126 126 66 110 20 20 94 183 50 69.5 84.5 17.5 54 70 6.5 M8 35 126 5
M-NZM4-400N 150 96 257 357 224 105 155 38 8 6 128 64.5 89 65 φ26 9 194 194 60 120 33 33 169 279 60 83.5 106.5 21 129 60 8.5 M10 44 194 7
M-NZM4-400H 150 96 257 357 224 105 155 38 8 6 128 64.5 89 65 φ26 9 198 144 194 194 60 120 33 33 169 279 60 83.5 106.5 21 129 60 8.5 M10 44 194 7
M-NZM5-630N 182 116 270 370 234 110 160 43 8 6 134 70 89 65 φ26 9 240 174 200 200 65 125 36 36 169 299 60 92 110 21 123 100 8.5 M12 58 200 7
M-NZM5-630H 182 116 270 370 234 110 160 43 8 6 134 70 89 65 φ26 9 200 200 65 125 36 36 169 299 60 92 110 21 123 100 8.5 M12 58 200 7
M-NZM6-800N 210 140 280 380 243 106 145 33 30 128 200 200 128 70 243 7.2
M-NZM6-800H 210 140 280 380 243 106 145 33 30 128 200 200 128 70 243 7.2

注：※M-NZM2-100飛弧距離為50mm的產品，L1=200mm
