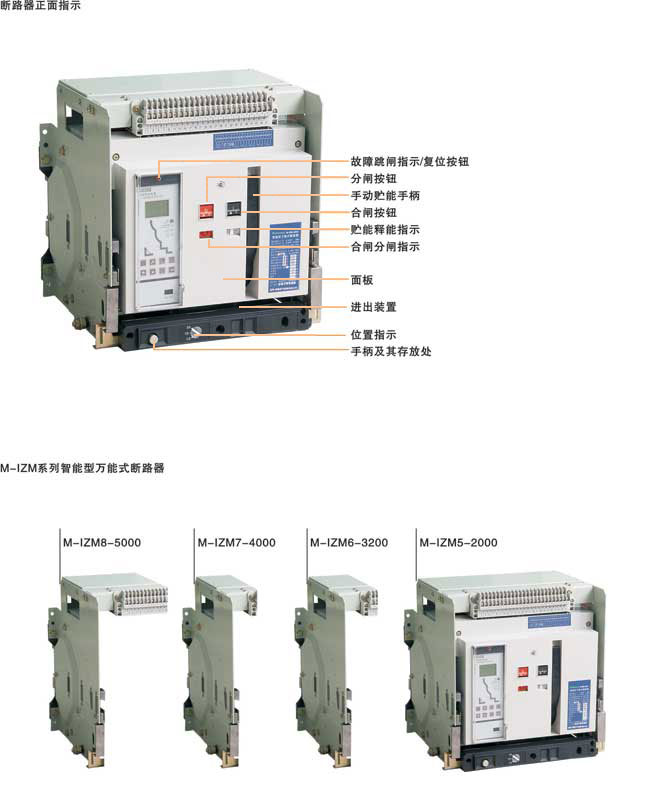

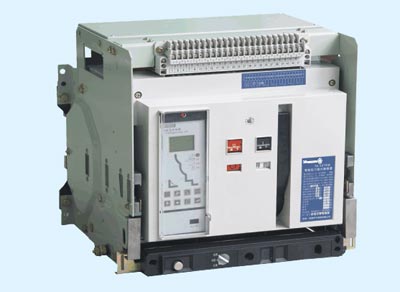

概述
    M-IZM系列智能型萬能式斷路器用于控制和保護低壓配電網絡.一般安裝在低壓配電柜中作主開關起總保護作用.額定電流1000A及以下的斷路器,還可作電動機不頻繁起動之用.

1.交流額定電流為630--6300A;
2.短路分斷能力80KA--120KA(有效值);
3.額定工作電壓能力AC690V以下;
4.具有3極和4極;
5.抽屜式和固定式;
6.可倒進線安裝;
7.多種智能控制器,提供不同功能;
8.具有隔音功能,符號為""
9.

型號含義


正常工作條件和安裝條件
1.周圍空氣溫度為-5℃--40℃(一般用斷路器為45℃),且24H的平均值不C過+35℃(一般用斷路器為+40℃);
2.安裝地點的海拔不C過2000M;
3.安裝地點的空氣相對溫度在Z高溫度為+40℃時不C過50%;在較低溫度下可以有較高的相對溫度,例如:20℃時達90%.對由于溫度變化偶爾產生的凝露,應采取特殊的措施;
4.污染等級為3級;
5.斷路器主電路及欠電壓脫扣器線圈,電源變壓器初級線圈的安裝類別為Ⅳ,其余輔助電路,控制電路安裝別為Ⅲ
6.船用和溫熱帶型斷路器能耐受潮濕空氣,鹽霧及霉素的影響;
7.船用型斷路器在受到船舶正常振動時能KK工作.
8.斷路器應按使用說明書安裝要求安裝.斷路器的垂直傾長不C過5°,船用斷路器不C過22.5°
9.斷路器就應安裝在無爆炸危險和無導電塵埃,無足以腐蝕金屬和破壞絕緣的地方.
10.斷路器安裝在柜體小室內,且另裝門框,防護等到級達.

主要技術指標
