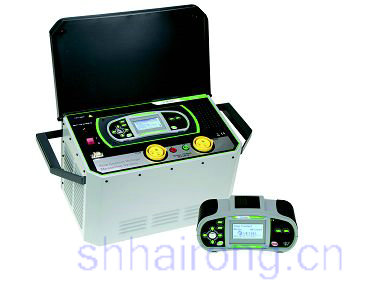

MI3295接地裝置特性參數測量系統 / MI3296大地網接地電阻測試儀
MI3295測量功能:跨步電壓和接觸電壓測量、接地阻抗測量，分辨率 1 mΩ.
MI3296測量功能:接地阻抗測量，分辨率 1 mΩ.
說明：MI3296測量接地電阻的技術參數同MI3295
主要特點: 高精度 好的抗干擾能力 重量輕 獨立測量 安全
l 由于采用高達50A的電流和有效的噪聲抑制措施，測量精度高。
l 對地電流的抗干擾性能好。
l 獨立測量跨步電壓，不需要電壓極
l 重量輕。
l 由于輸出電壓低于55 V，安全性高。
l 用PC 軟件程序包直接下載測試結果，對試驗結果進行分析歸檔。
應用：用于發電廠、變電站和其他電力系統保護接地的試驗和檢查。
跨步電壓、接觸電壓
|
測量范圍 Um |
分辨率 |
精度 |
|
0.01 - 19.99 mV |
0.01 mV |
±(2 % 讀數 + 2) 位) |
|
20.0 - 199.9 mV |
0.1 mV |
|
200 - 1999 mV |
1 mV |
|
2.00 - 19.99 V |
0.01 V |
|
20.0 - 59.9 V |
0.1V |
|
計算測量范圍U |
分辨率 |
精度 |
|
0.0 - 199.9 V |
0.1 V |
計算值* |
|
200 - 999 V |
1 V |
*顯示的跨步電壓和接觸電壓是基于計算的結果：
US=Umeas ∙Ifault/Igen; UC=Umeas ∙Ifault/Igen;
Ifault (可選)：10A - 200 kA
輸入電阻 (可選): 1 kΩ, 1 MΩ
噪聲抑制: DSP 濾波器，對50（60Hz）工頻干擾抑制率達 64 dB。
電流
|
測量 |
分辨率 |
精度 |
|
0.00 - 9.99 A |
0.01 A |
±(3 % 讀數 + 5 位) |
|
10.0 - 99.9 A |
0.1 A |
±(3 % 讀數 + 3 位) |
電流發生器：55 A max
測試電壓：< 55 V
接地電阻
|
測量 |
分辨率 |
精度 |
|
0.001 - 1.999 Ω |
0.001 Ω |
±(2 % 讀數 + 5 位) |
|
2.00 - 19.99 Ω |
0.01 Ω |
|
20.0 – 99.9 Ω |
0.1 Ω |
|
100.0 - 199.9 Ω |
0.1 Ω |
±(5 %讀數) |
測試電流：< 7.5 A
接地電極對測試年結果的影響: ≤ ±(10 % 讀數 + 10 位)
(Rc, Rp)max = (10 + 100 R) or 2 kW (Z小值)
自動測量接地樁的接地電阻
自動探測噪音干擾
通用技術參數
主機
電源：230 V AC (±10 %) / 50 或r 60 Hz
功耗：750 VA
過壓保護等級：CAT II / 300 V
測量保護等級：CAT IV / 50 V
保護等級：Class I
顯示：128 x 64 帶背光的液晶屏
內存：1000個數據
電流記錄：24小時（Z小）
通訊：RS232 (用于和儀表通訊)
尺寸：56.3 cm × 27.5 cm × 25.7 cm
重量：29.5 kg
測量表：
電源：9 VDC (6 x 1.5 V 5號充電電池)
工作時間：12小時
測量保護等級：CAT IV / 50 V
顯示：128 x 64 帶背光的液晶屏
內存：1500個數據
通訊：RS232 、USB
尺寸(w×h×d)：23 cm × 10.3 cm × 11.5 cm
重量：1.3公斤
環境參數：
工作溫度范圍：0 °C - +40 °C
工作濕度范圍：85 % RH (0 °C - 40 °C)
存儲溫度：-10 °C - +60 °C
|
