由邏輯控制板，以不同的邏輯來管理直接裝于開關內的電機、變速箱的運行操作來BZ開關的位置。
        電機為聚氯丁橡膠絕緣濕熱型電機裝有安全裝置，在C出110℃溫度和過電流狀態時跳閘。在故障消失后即自動投入工作，可逆減速齒輪采用直齒齒輪。

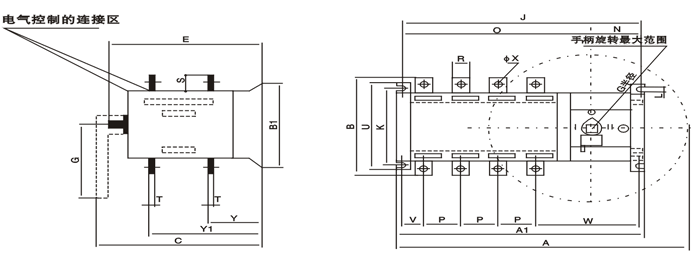

◆外形安裝尺寸


◆主要技術指示

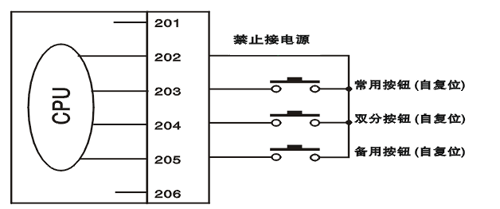

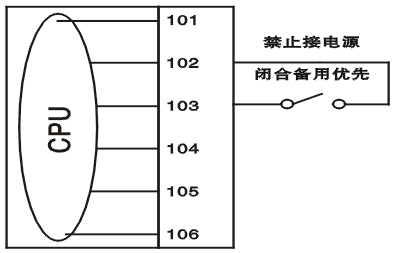

◆端子接線圖(無雙分)

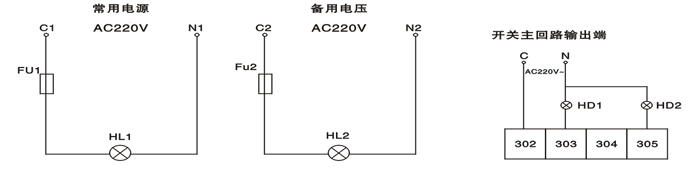

注：HL₁、HL₂分別為常用電源、備用電源來電指示；HD₁、HD₂分別為常用電源、備用電源投入指示；FU₁、FU₂為2A保險絲；302~305為開關端子。

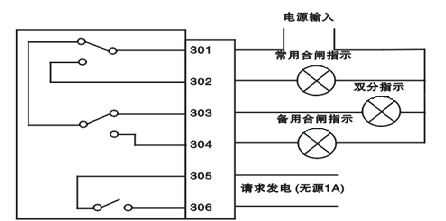

◆端子接線圖(帶雙分)

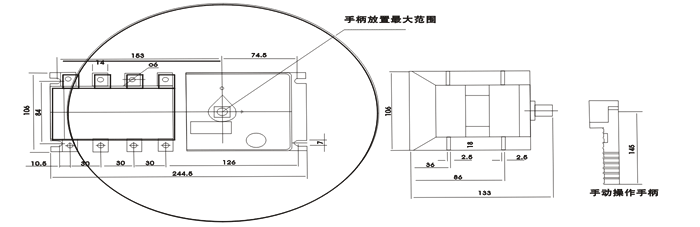

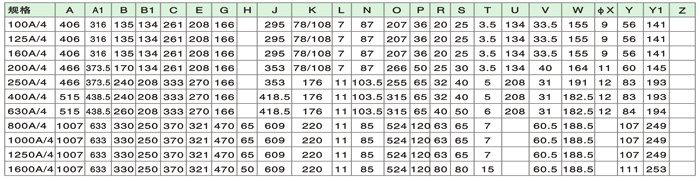

◆M-ATS2-100-1600A外形安裝尺寸

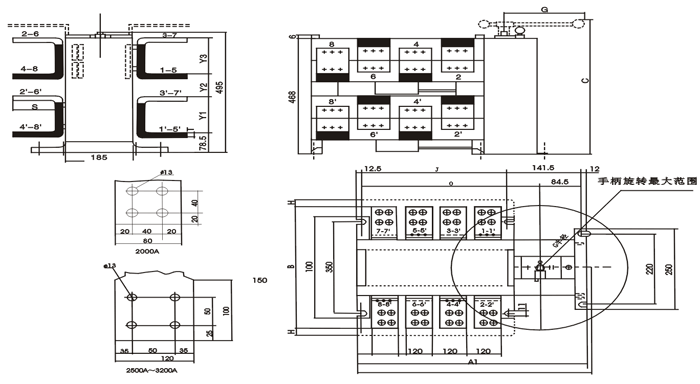

◆M-ATS2-2000A-3200A外形安裝尺寸

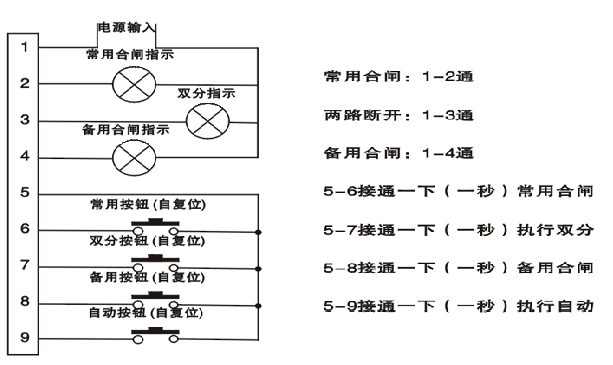

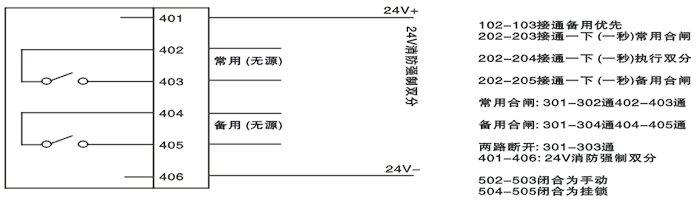

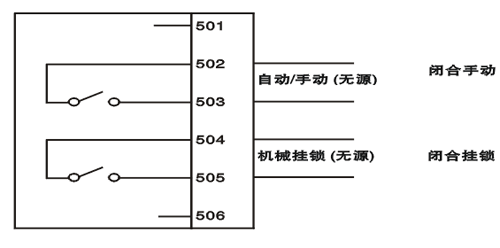

◆M-ATS2-100A-3200A端子接線圖










◆消防控制信號
        開關帶有一對外接的常開觸點為用戶提供消防控制信號。當發生火災時由消防控制中心給一控制信號進入智能控制，這時雙電源本體進入分閘狀態，切斷負載端電源。消防信號未解除時，無論在“手動”或“自動”狀態，自動轉換開關的常用電源和備用電源執行開關均不能合閘。只有在消防控制信號解除后，開關自動轉換為常用電源正常供電。

◆功能

◆控制功能：
    三個狀態位置“常”開關閉合，“備”開關斷開；“備”開關閉合；“�！遍_關斷開；兩個開關全部斷開為0位置。
    多種操作方式：緊急手動操作，手動控制操作，自動控制操作。
    開關由單片控制裝置實現自動操作功能，控制主電路的控制電動機KK工作電壓：上限為220×115％V，下限為220×75％V，頻率50HZ+10％。
◆檢測保護功能：
    電源各項接線端子工作電壓長高至額定工作電壓的115％為過電壓；電源各項接線端子工作電壓降低至額定工作電壓的75％為欠電壓；電源任一相接線端子工作電壓降低至額定工作電壓的75％及以下為失壓，即為不正常。常用電源與備用電源勻為市電供電系統，可確定一路電源為常用電源，當常用電源電路任一相失壓時，開關經延時3秒，開始自動轉換向備用電源電路，當常用電壓電路恢復正常時，開關經延時節秒自動轉換向常用電源電路；常用電源電路為市電，備用電源電路為油機的供電系統，當常用電源電路任一相失壓或各相同時過、欠電壓時，經延時節秒開關自動轉換抽斷開位置，同時控制裝置即發出起動油機信號，起動完畢(即無故障)經暖機延時節秒，開關自動轉換向油機備用電路。當油機備用電源電路正在供電，常用電源電路恢復正常時，經延時3秒，開關自動轉換向常用電源電路。
    當油機備用電源電路正在供電時，任一相失壓或各相同時過、欠電壓，且常用電源電路倘有恢復正常時，經延時3秒，開關自動轉換向斷開位置。
    當開關正處于斷開位置，只要常用電源電路恢復正常，并且經延時3秒，不論油機處于何種狀態，開關則優先自動轉換向常用電源電路。常用電源與備用電源同時有故障時，開關應自動轉換至斷開位置。
    常用電源與備用電源三相同時失壓或欠電壓至220×75％及以下時，開關失效，處于原位置。
◆電腦通信功能：
    本機與電腦聯網后，可直接監測控制轉換開關(訂貨時注明需此功能)。
◆功能注解：
    自投自復(R)適用于電網與電網。當常用電源恢復正常后，經已設定(已調)的延時時間自動返回至常用電源供電。
    自投不自復(S)適用于電網與電網。自投不自復的自動控制器對兩對中電源(即常用電源和備用電源)進行自動切換。在任一電源出現異常(任一相電壓發生過壓、欠壓或缺相)時，經已設定的延時自動切換至另一政黨電源，但當異常電源恢復正常后，不能自動回復。
    電網與油機(F)當用于電網與發電系統時，自控制器對電網和發電兩路電源進行自動切換，在電網電壓低于85％額定電壓時，經發電延時指令發出發電指令(以一組常常閉觸點輸出)。當發電電壓達到85％額定電壓時，先從電網斷開負載電路，再經延時接通發電電源。當電網恢復正常(達到85％額定電壓以上)后，經智能控制器邏輯判斷,自動將負載電路從發電電源斷開,切換到電網供電.
◆消防脫扣器：
    DC24V加入，立即切斷兩路電流。
