一、適用范圍
|
| LW8系列萬能轉換開關（以下簡稱轉換開關）適用于交流50赫茲380伏以下，直流220伏及以下的電路中，作為電氣控制線路的轉換和配電設備的遠距離控制，電氣測量儀表的轉換以及容量2.2千瓦及以下的鼠籠型異步電動機的直接起動、換向和變速。 |
|
|
 |

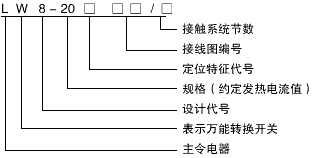

三、結構特征
|
| 轉換開關為手動旋轉操作凸輪式開關，由接觸系統、安位系統和安裝系統三部分組成。接觸系統由絕緣基座疊裝組成。每節絕緣基座二對雙斷點觸頭，接觸系統經絕緣基分為1-10節，共10種。 |
四、主要技術參數
|
1.額定絕緣電壓 440伏；
2.約定發熱電流 100安、20安；
3.額定操作頻率 120次/小時；
4.機械壽命 30萬次；
5.電壽命見表1；
6.通斷能力見表2；
7.轉換開關按定位型式與手柄操作位置組合成10種定們特征代號，見表3。 |
|
|
表1
|
|
使用類別
|
用途
|
依據標準
|
控制容量
|
電壽命
|
|
AC-11
|
控制交流電磁鐵負載
|
|
360VA
|
20萬次
|
|
DC-11
|
控制直流電磁鐵負載
|
|
28VA
|
10萬次
|
|
AC-3
|
鼠籠型異步電動機直接起動
|
|
2.2KW
|
5萬次
|
|
|
表2
|
|
使用類別
|
電壓
（伏）
|
電流
（安）
|
COSφ
|
T
（毫米）
|
試驗次數
|
|
接通
|
分通
|
接通
|
分通
|
接通
|
分通
|
接通
|
分通
|
接通
|
分?jǐn)?/font>
|
|
AC-11
|
418
|
10.5
|
0.7
|
-
|
52
|
|
DC-11
|
242
|
0.14
|
-
|
168
|
20
|
|
AC-3
|
148
|
50
|
40 |
0.65
|
-
|
25
|
20 |
|
|
表3
|
|
定位形式
|
定位特征代號
|
手柄操作位置
|
限位角度
|
|
自復式
|
A
|
0°←30°
|
30°
|
|
B
|
30→0←30°
|
60°
|
|
定位式
|
C
|
0°60°
|
60°
|
|
D
|
60°0°60°
|
120°
|
|
E
|
90°30°30°90°
|
180°
|
|
F
|
120°60°0°60°120°
|
240°
|
|
G
|
0°90°180°270°
|
360°
|
|
H
|
30°0°30°60°
|
90°
|
|
I
|
60°30°0°30°60°
|
120°
|
|
J
|
60°30°0°30°60°90°
|
150°
|
|
K
|
90°60°30°0°30°60°90°
|
180°
|
|
L
|
90°60°30°0°30°60°90°
|
210°
|
|
M
|
120°90°60°30°0°30°60°90°120°
|
240°
|
|
|
