LAY3系列按鈕開關



一、適用范圍

    LAY3系列按鈕適用于交流50或60Hz，電壓至660V及直流電壓至440V的電磁起動，接觸，繼電器及其他電秘線路中，作遙遠控制之用。

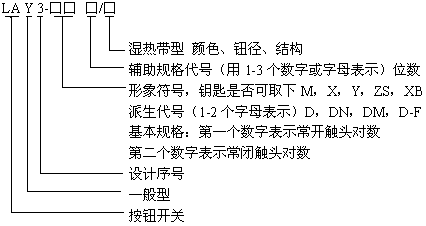

二、型號及其含義

三、主要技術參數

1 額定絕緣電壓：AC：660V（50或60Hz）；
2 約定發熱電流：10A；
3 使用類別：AC-11；DC-11；
4 額定工作電壓與對應的額定工作電流見表：
5 機械壽命：一般鈕、蘑菇頭鈕300萬次，帶燈鈕100萬次，旋鈕、鑰匙鈕、自鎖鈕10萬次；
6 電壽命：交流60萬次，直流30萬次；旋鈕、鑰匙鈕、自鎖鈕10萬次；
7 防護等級：

四、結構與性能

1 積木式組合結構，裝拆靈活，方便，KK；
2 觸頭任意組合，便于更換，可組成1-14種規格；
3 常開與常閉觸頭結構上是分開的，電氣上是絕緣的，可共同工作；
4 動靜觸頭是滑動式接觸，滑擦自潔，接觸KK；
5 按鈕除了紅、綠、黑、藍、黃。白和無色透明外還有十二種符號可供有，選用其符號圖形和包含意義見圖。
6 安裝防轉定位件和防松墊圈、定位、安裝準確、KK，并且按鈕開關座可以90°位置安裝，適應各種接線位置。
使用類別
額定值
額定值
AC-11
額定工作電壓Ue(V)
660
380
220
110
48
額定工作電流Ie(A)
1.5
2.5
4.5
6
6
DC-11
額定工作電壓Ue(V)
440
220
110
48
24
額定工作電壓Ue(V)
0.1
0.3
0.6
1.3
2.5
