一、適用范圍
JS20系列晶體管時間繼電器是自動化裝置中的重要元件，它具有體積小、重量輕、精度高、壽命長、通用性強等優點，適用于交流50Hz,電壓380V及以下和直流220V及以下的控制電路中，按預定的時間接通或斷開電路。
|

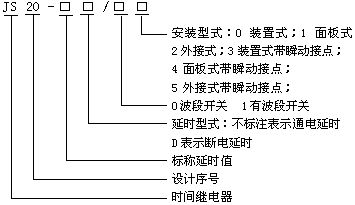

二、型號及其含義
 |
| 代 號 |
延 時 范 圍 |
| 1 |
0.1-1 |
| 5 |
0.5-5 |
| 10 |
1-10 |
| 30 |
3-30 |
| 60 |
6-60 |
| 120 |
12-120 |
| 180 |
18-180 |
| 240 |
24-240 |
| 300 |
30-300 |
| 600 |
60-600 |
| 900 |
90-900 |
|
|
|
三、主要技術參數
1.電源電壓：額定工作電壓范圍85-110%，AC50Hz 36V、110V、127V、220V、380V（其它電壓可定制）。
2.觸頭壽命：≥20×10000次
3.觸頭機械壽命：≥100×10000次
4.觸頭容量：220V（AC）3A 200V（DC）0.5A
5.延時控制精度：不大于3%
6.功耗：≤3W
7.使用環境：-5℃- +40℃
|
四、端子接線圖
|
|
| |
五、使用說明
繼電器銘牌上的刻度并不是繼電器的實際延時時間，可作為參考，其實際延時值應為實際使用時測得。 |
