 適用范圍
JS14P系列數字式時間繼電器具有延時精度高、延時范圍寬、接點容量大、調整方便、工作狀態直觀、指示清晰明確等特點�？蓮V泛用于程序控制系統、電拖動系統以及各處生產工藝過程的自動控制系統中，作為時間控制元件。
|

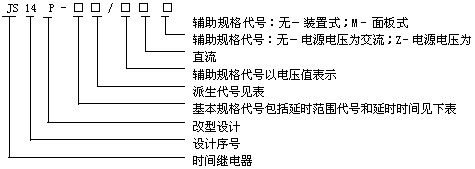

| 型號及其含義 |
|
|
基本規格代號 |
 |
|
派生代號 |
|
主要技術參數
1. 額定控制電源電壓：交流50Hz、24、36、48、110、127、220、380;直流12、24、48、110、220V;
2. 延時誤差：整定值小于1s時，延時誤差不大于0.05s；整定值大于1s；誤差小于±1%；
3. 輸出接點數：兩對轉換接點;
4. 輸出接點容量：直流30V、5A;交流220V、3A；
5. 電壽命：20萬次；
6. 電源電壓允許變化范圍：85%～110%的額定電壓；
7. 直流電紋波系數不應大于6%；

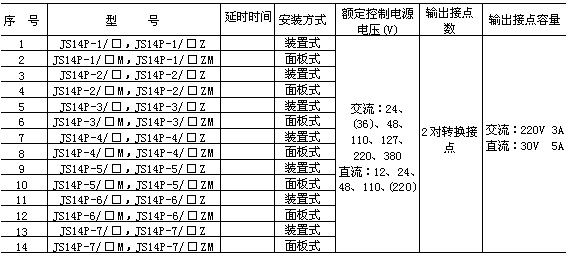

8. JS14P系列時間繼電器規格技術數據見表3。 |
 |
外形及安裝尺寸
繼電器外形尺寸見圖1及圖2,安裝開孔尺寸見圖3及圖4，安裝接線見圖5及圖6. |

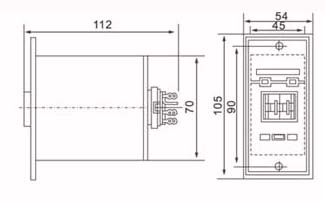

圖1. 裝置式JS14P-□/□，JS14P-□／□Z繼電器安裝開孔尺寸 |
圖2. 面板式JS14P-□-□M，JS14P-□／□ZM繼電器外形尺寸 |
圖3. 裝置式JS14P-□/□，JS14P-□／□Z繼電器安裝開孔尺寸
圖4. 裝置式JS14P-□/□M，JS14P-□／□ZM繼電器安裝開孔尺寸 |
圖５. 裝置式JS14P-□/□，JS14P-□／□Z繼電器安裝接線
圖6. 面板式JS14P-□/□M，JS14P-□／□ZM繼電器安裝接線 |
