一、適用范圍
JRS2（3UA5）系列熱過載繼電器適用于交流50Hz-60Hz、主電路額定工作電壓660V、1000V、電流0.1-630A的電力系統中，作為三相交流異步電動機的過載與斷相保護之用。
|

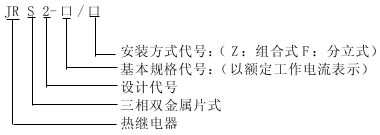

二、型號及其含義
 |
|
|
|
三、結構特征
本系列產品均帶有過載與斷相保護；整定電流可以調節，且大部分熱元件的整定電流為交叉式的重疊排列，便于用戶選用。在-25℃-
+55℃的空氣溫度范圍內，具有溫度補償。有斷開常閉觸頭的試驗按鈕，并具有動作指示，自由脫扣功能�？蓭в蟹乐褂|電的護罩，具有獨立、插入接觸器和導軌等多種安裝方式。 |
|
四、主要技術參數
1.JRS2熱繼電器符合：
|
2.主要技術參數（見表1）
|
型號
|
額定工作電流（A）
|
額定絕緣電壓（V）
|
整定電流范圍（A）
|
|
JRS2-12.5(3UA50)
|
12.5
|
660
|
0.1-0.16、0.16-0.25、0.25-0.4、0.32-0.5、0.4-0.63、0.63-1、0.8-1.25、1-1.6、1.25-2、1.6-2.5、2-3.2、2.5-4、3.2-5、4-6.3、5-8、6.3-10、8-12.5、10-14.5、 |
|
JRS2-25(3UA52)
|
25
|
660
|
0.1-0.16、0.16-0.25、0.25-0.4、0.4-0.63、0.63-1、0.8-1.25、1-1.6、1.25-2、1.6-2.5、2-3.2、2.5-4、3.2-5、4-6.3、5-8、6.3-10、8-12.5、10-16、12.5-20、16-25 |
|
JRS2-32(3UA54)
|
32
|
660
|
4-6.3、6.3-10、10-16、12.5-20、16-25、20-32、25-36 |
|
JRS2-80(3UA58)
|
80
|
1000
|
16-25、20-32、25-40、32-50、40-57、50-6.3、57-70、63-80 |
|
JRS2-63(3UA59)
|
63
|
660
|
0.1-0.16、0.16-0.25、0.25-0.4、0.4-0.63、0.63-1、0.8-1.25、1-1.6、1.25-2、1.6-2.5、2-3.2、2.5-4、3.2-5、4-6.3、5-8、6.3-10、8-12.5、10-16、12.5-20、16-25、20-32、25-40、32-45、40-57、50-63 |
|
JRS2-180(3UA62)
|
180
|
1000
|
55-80、63-90、80-110、90-120、110-135、120-150、135-160、150-180 |
|
JRS2-400(3UA66)
|
400
|
1000
|
80-125、125-200、160-250、200-320、250-400 |
|
JRS2-630(3UA68)
|
630
|
1000
|
320-500、400-630 |
|
3.JRS2系列繼電器三極電路負載平衡時的動作時間（見表2）
|
序號
|
整定電流倍數
|
動作時間
|
起始條件
|
周圍空氣溫度
|
|
1
|
1.05
|
2h內不動
|
冷態
|
20℃
|
|
3
|
1.2
|
<2h
|
接序1試驗后
|
|
3
|
1.5
|
<2min
|
|
4
|
6
|
2<Tp≤10s
|
冷態
|
|
4.斷相動作性能（見表3）
|
序號
|
整定電流倍數
|
動作時間
|
起始條件
|
周圍空氣溫度
|
|
1
2
|
任意二相
|
第三相
|
2h內不動
|
冷態
|
20℃
|
|
1.0
|
0.9
|
|
0
|
1.15
|
0
|
<2h
|
接序1試驗后
|
|
|
5.熱繼電器的脫扣特性（見圖）
|
熱繼電器時間-電流動作特性曲線圖
 |
注：1.曲線2為二相通電特性曲線，3為三相通電特性。2.本圖為產品的冷態時間-電流動作特性曲線。產品熱態的時間-電流動作特性，一般減速少至冷態動作時間的25%。 |
|
|
