JRS1(LR1-D)系列熱過載繼電器
一、適用范圍

JRS1系列熱繼電器適用于交流50Hz、主電路額定電壓至660V、額定電流0.1至80A的電路中，供交流電動機的過載及斷相保護用。它具有差動機構和溫度補償動能，可與CJX2系列交流接觸器插接安裝。

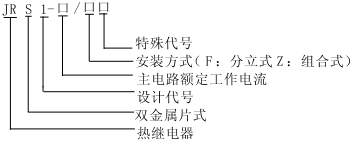

二、型號及其含義

三、主要技術參數

1.JRS1熱繼電器基本規格（見表1)
2.JRS1熱繼電器基本技術參數（見表2)
3.熱繼電器保護特性

表1

型號
電流范圍（A）
控制電動機功率（AC-3）
可插接安裝的接觸器
220V
380V
415V
440V
660V
JRS1-09
0.11-0.15
-
-
-
-
-
CJX2-09-25
JRS1-09
0.15-0.22
-
-
-
-
-
JRS1-09
0.22-0.32
-
-
-
-
-
JRS1-09
0.32-0.47
-
-
-
-
-
JRS1-09
0.47-0.72
-
-
-
-
0.55
JRS1-09
0.72-1.1
-
0.37
-
0.55
1.1
JRS1-09
1.1-1.6
0.37
0.75
1.1
1.1
1.5
JRS1-09
1.6-2.4
0.75
1.5
1.5
1.5
3
JRS1-09
2.4-3.5
1.1
2.2
2.2
2.2
4
JRS1-09
3.5-5.0
1.5
3
3.7
3.7
5.5
JRS1-09
5.0-7.2
2.2
4
4
4
7.5
JRS1-12
6.8-9.4
3
5.5
5.5
5.5
10
JRS1-16
9.0-12.5
4
7.5
9
9
15
JRS1-25
9.0-25
5.5
11
11
11
18.5
JRS1-40
18-25
7.5
15
15
15
22
CJX2-40
CJX2-50
CJX2-63
JRS1-40
24-32
10
18.5
22
22
30
JRS1-63
30-40
11
22
25
25
37
JRS1-63
38-50
15
25
30
30
45
JRS1-63
48-63
18.5
30
37
37
55
JRS1-80
63-80
22
37
45
45
63
CJX2-80.95
表2
-
JRS1-09-25
JRS1-40
JRS1-63-80
工作環境溫度（℃）
-25~+40
貯存溫度（℃）
-60~+70
符合標準
,
額定絕緣電壓（V)
660
觸頭約定發熱電流（A）
10
主回路接線端可接導線一般線(mm 2 )

4
10
16
