一、適用范圍
JR36B系列雙金屬片熱繼電器適用于交流50Hz,電壓至380V，電流至160A的電路中，用作交流電動機的載保護。帶有斷相保護裝置的熱繼電器，還能在三相電動機一相斷線的情況下起保護作用，且適用于長期或間斷長期工作制。 |

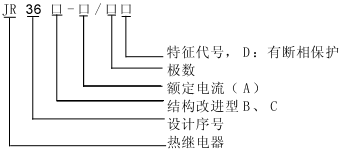

二、型號及其含義
 |
|
|
|
三、主要技術參數
1.不帶斷相保護裝置的熱繼電器符合表1規定，帶斷相保護裝置的熱繼電器除符合表1規定外還符合表2規定。
|
序號
|
三極整定電流倍數
|
動作時間
|
起始狀態
|
|
1
|
1.05
|
>1h(Ie≤63A)
>2h(Ie≤63A)
|
冷態
|
|
2
|
1.2
|
<20min
|
從熱態開始
|
|
3
|
1.5
|
<3min
|
從熱態開始
|
|
4
|
6
|
>5s
|
從冷態開始
|
|
|
項目
|
過電流整定電流
|
動作時間
|
起始狀態
|
|
任意二極
|
第三極
|
|
1
|
1.0
|
0.9
|
>1h(Ie≤63A)
>2h(Ie≤63A)
|
冷態開始
|
|
2
|
1.15
|
0
|
<20min
|
熱態開始
|
|
|
2.熱繼電器的常閉及常開觸頭在表3所列的工作條件下能KK斷開與閉合1000次
|
觸頭種類
|
常閉觸頭
|
常開觸頭
|
|
工作電壓（V）AC
|
220
|
380
|
220
|
380
|
|
工作電流（A）AC
|
5
|
1.5
|
| 通斷能力（A） |
斷開cosφ=0.2±0.05 |
3
|
2
|
-
|
| 閉合cosφ=0.2±0.05 |
-
|
5
|
5
|
|
3.熱繼電器動作后的復位時間：當調整為自動復位，其自動復位時間不大于5min：當調整為手動復位時其手動復位時間不大于2min.
四、外形及安裝尺寸
|
型號
|
A
|
B
|
C
|
D
|
安裝孔數及直徑φd
|
|
JR36B-20/3
JR36B-20/3D
|
70
|
44
|
74
|
38
|
2-φ4.5
|
|
JR36B-60/3
JR36B-3D
|
90
|
55
|
83
|
66
|
2-φ5
|
|
JR36B-150/3
JR36B-150/3D
|
121
|
76.5
|
102
|
96
|
2-φ7
|
|
|
