| 適用范圍 |
JR28系列熱過載繼電器用于交流50Hz，額定絕緣電壓660V，電流0.1A ~ 93A的電路中，主要用于三相交流電動機的過載和斷相保護。并可與適應的交流接觸器組成起動器。
產品符合和等標準。
|
|
| 型號及其含義 |
|
| 正常工作條件及安裝條件 |
1、海拔不C過2000m；
2、周圍空氣溫度上限值不C過+40℃，下限值不低于-5℃；
3、安裝地點的空氣相對濕度在Z高溫度為+40℃時不C過50%，在較低溫度下可以有較高的相對濕度，Z濕月的月平均Z低溫度不C過+20℃，該月的月平均Z大相對濕度不C過90%。由于溫度變化發(fā)生在產品上的凝露情況必須采取措施；
4、與垂直的安裝傾斜不C過±5°；
5、污染等級：3級；
6、在無顯著搖動、沖擊和振動的地方。 |
|
|
| 結構特征 |
| 熱繼電器造型新穎、美觀，具有過載與斷相保護，溫度補償，整定電流可調、自動和手動復位任意選擇，動作指示信號等功能。產品常閉、常開輔助觸頭絕緣分開，安裝面積小，安裝方式多樣并具有測試按鈕和停止按鈕�？蛇M行動作靈活性檢查，有防止手指觸電護罩，使用安全。 |

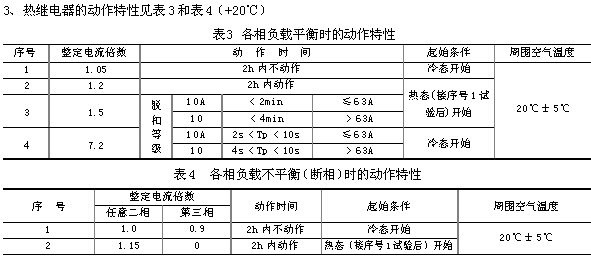

| 主要技術參數 |
|
|
 ` |
|

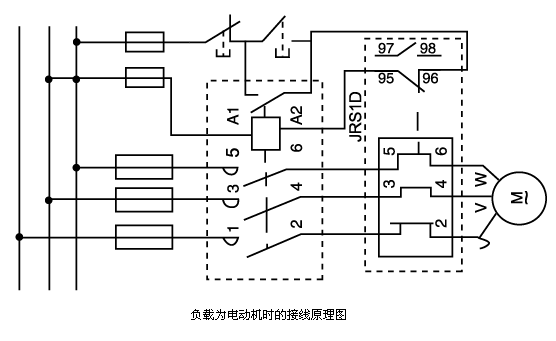

| 接線原理圖 |
|

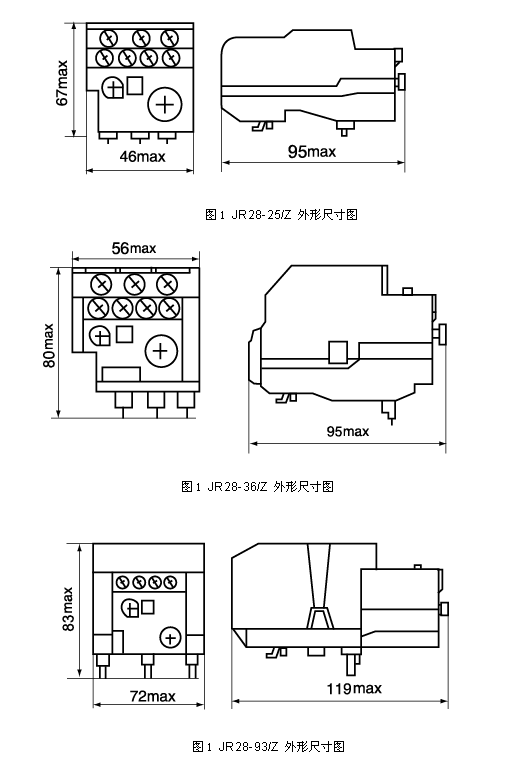

| 外形及安裝尺寸 |
|
| 訂貨須知 |
| 訂貨時應注明熱繼電器的型號、名稱、額定電流、熱元件整定電流范圍、安裝方式及訂貨數量。例如：JR28-25/Z型整定電流為7A-10A的熱繼電器20臺。 |
|
