JJ1系列自耦減壓起動控制柜
一、適用范圍：
　　1、本系列產品適用于交流50/60Hz、電壓為380V為380V或660V、功率為11～300KW的三相鼠籠式感應電動機作降壓起動，并可加速成電動至額定轉速成和人為停止電動。對電動機具有過載、斷相、短路等保護，對自變壓器裝有起動時間的過載保護。
2、本系列產品的性能符合、的有關規定。
3、使用條件：a.周圍空氣Z高溫度不C過+40℃，Z低溫度不低于-5℃；b.周圍空氣溫度24h平均溫度不C過+35℃；c.空氣月平均Z大溫度不大地90%（平均氣溫為35℃）；d.安裝地點海拔高度不C過2000米；e.起動柜周圍局部微觀環境的污染等級不C過3級。
=======================================================

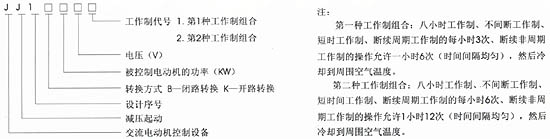

二、型號含義：
1、本系列產品的主要技術數據見下表
2、本系列產品的起動性能：a.起動柜允許從冷態連續起動二次，每次起動時間為15S，間隔時間為30S。
b.起動柜允許一次或數次連續起動，而總的起動時間不C過表1中的規定，再次起動前應合自耦變壓器冷卻到周圍空氣溫度。
3、本產品起動到運行轉換方式是采用電流轉換，當起動電流下降到15倍額定工作電流值時，即相當于80%額定轉速時，由起動轉換到運行。電流-時間轉換裝置強迫轉換來實現的，此裝置的時間整定值不大于表1規定的數值。
4、自耦變壓器在起動時的保護是通過電流-時間轉換裝置強迫轉換來實現的，此裝置的時間整定值不大于下表規定的數值。
三、主要技術參數

序號
型號規格
工作電流參考值（安）
電流轉換器整定參考值（安）
熱繼電器整定電流參考值（安）
Z大起動時間總和
自動開關電磁脫扣器額定電流
1
JJ1B-11/380-1
22
3.3
22
30
32
2
JJ1B-15/380-1
29
4.0
29
30
40
3
JJ1B-18.5/380-1
36
5.3
36
40
40
4
JJ1B-22/380-1
42
4.2
42
40
50
5
JJ1B-30/380-1
57
5.7
57
40
63
6
JJ1B-37/380-1
70
5.3
70
60
80
7
JJ1B-45/380-1
84
6.3
84
60
100
8
JJ1B-55/380-1
103
3.8
103
60
125
9
JJ1B-75/380-1
140
5.2
140
60
180
10
JJ1B-100/380-1
184
4.6
3.0
90
200
11
JJ1B-115/380-2
219
5.4
3.7
90
250
12
JJ1B-135/380-2
252
3.1
2.1
90
315
13
JJ1B-190/380-2
351
4.3
2.9
90
400
14
JJ1B-255/380-2
407
3.8
2.5
90
500
15
JJ1B-260/380-2
469
4.4
2.9
90
500
16
JJ1B-300/380-2
637
5.0
3.4
90
630
17
JJ1K-110/380
184
4.6
3.0
90
200
18
JJ1B-115/380-2
219
5.4
3.7
90
250
19
JJ1K-110/380-2
252
3.1
2.1
90
315
20
JJ1K-190/380-2
351
4.3
2.9
90
400
21
JJ1K-225/380-2
407
4.8
2.5
90
500
22
JJ1K-260/380-2
469
4.4
2.9
90
600
23
JJ1K-300/380-2
537
5.0
3.4
90
630
