4. 使用方法及注意事項

4.1 為BZ人身和設備的安全，確保接地線的完好性，接地線應在空氣流通、環境干燥的專用地點存放。
4.2 電氣設備上使用接地線，應遵照電業安全工作規程中的有關規定進行。
4.3 選擇XJ系列攜帶型短路接地線時，其額定短路電流值應大于懸掛點的Z大故障電流值，其接地操作棒應和懸掛點的系統電壓一致。
4.4 使用XJ系列攜帶型短路接地線前，應先驗電、放電，確認電氣設備已停電后，方可進行接地操作。
4.5 裝設XJ系列攜帶型短路接地線應先接接地端，后接導線端，拆除時，應先拆導線端，后拆接地端。
4.6 作業現場如無固定接地點時，可用臨時接地鋼針打入地下，其深度應不小于 0.6 米。
4.7 XJ系列攜帶型短路接地線當經受短路電流后，一般應作報廢處理。
4.8 XJ系列攜帶型短路接地線在每次使用前，應做好例行檢查，發現有線夾開裂、缺損、連接部件接觸不良、松動、絕緣護層破損、軟絞線裸露等缺陷時，禁止繼續使用。
4.9 本產品系安全用具，應遵照電業安全工作規程要求定期進行預防性試驗。

一、概述

二、技術指標

2. 型號與規格

三、使用方法及注意事項

為BZ人身和設備的安全，確保保安接地線的完好性，保安接地線應在空氣流通、環境干燥的專用地點存放。
　　 電氣設備上使用本接地線，應遵照電業安全工作規程的有關規定進行。
　　 使用本保安線前，應先驗電、放電，確認電氣設備已停電并懸掛接地線后，方可進行操作。

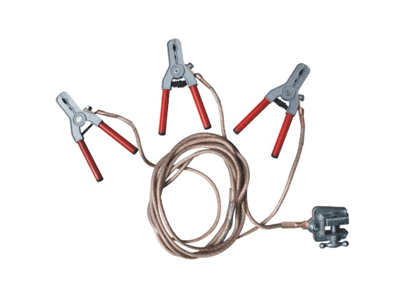

　　 個人保安接地線是保護施工人員避免感應電壓觸電的保安工具，不能替代 SD332-89 部標準所規定的攜帶型短路接地線的作用。
　　 保安接地線在使用前，應做好例行檢查，發現有線夾開裂、缺損、連接部件接觸不良、松動、絕緣護層破損等缺陷時，禁止使用。

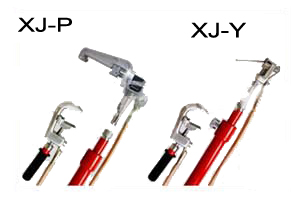

（一）產品圖片及相關參數

（二）產品介紹
1、概述

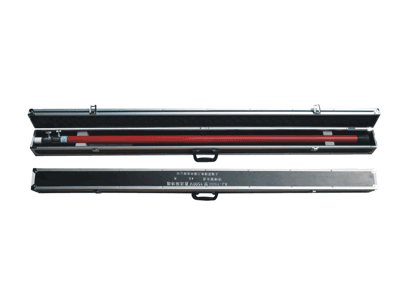

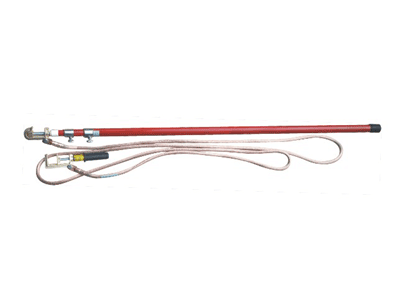

　　 XJ-1500型攜帶型短路接地線為地鐵 +1500 伏接觸網系統專用接地線。該產品參照電力系統 SD332-89《攜帶型短路接地線技術標準》的要求研制開發的。 XJ-1500型攜帶型短路接地線制成單相式，由可卸式線夾，短路線伸縮式操作桿和地夾幾部份組成。結構、工藝和技術標準可參閱電力系統用攜帶型短路接地線的相關部份，此處不再詳述。
2、技術指標
2.1 使用環境條件
環境溫度：-25℃～+55℃　　相對濕度：≤90％

3. 使用方法及注意事項
　 3.1 在進行驗電操作后，確認施工設備已經停電應立即進行接地操作。
　 3.2 操作前，先將接地線的接地線夾KK與地軌連接，然后將導線夾接頭連接操作桿端部。
　 3.3 此時操作人員方能拉伸操作桿到適當?shù)刂蒙隙ㄎ弧?
　 3.4 緩慢移動操作桿使其掛到施工架空導線上，并觀察操作桿應與架空導線呈垂直位置，此時旋轉操作桿其與導線KK連接并緊固。
　 3.5 接地線的排放地點應在施工點的電氣回路兩側，以確保施工人員在KK保護范圍之間。
　 3.6 施工結束后，應立即拆除接地線，其拆除順序應嚴格按照先拆架空導線端后拆接地端的順序進行。
　 3.7 回縮接地操作桿，再取下導線夾接頭分別存放于通風干燥處以備再用。

4. 定期試驗
4.1 為BZ人身和設備的安全，驗電器與接地線每年須進行一次定期的預防性試驗。
4.2 預防性試驗前，應XJ行外觀檢查，如發現線夾表面有缺損，絕緣操作桿有裂紋，接地線有斷股，接頭有松動等明顯缺陷時，不宜進行預防性測試，應及時送交修理或更換。
4.3 地鐵專用接地線預防性試驗標準：
