XJ系列攜帶型短路接地線
XJ系列攜帶型短路接地線是研制開發的新一代產品。
XJ系列攜帶型短路接地線由絕緣操作桿,導線夾,短路線,接地線,接地端子,匯流夾,接地夾等組成.導線夾,接地夾均采用優質鋁合金壓鑄,強度高,再經表面處理,使線夾表面不宜氧化.操作桿用進口環氧樹脂精制成彩色管,絕緣性能好,強度高,重量輕,色彩鮮明,外表光滑,加工精湛。短路接地線可分為分相式接地線,合相式接地線及單相式接地線.使用電壓不同,有單節式,多節式操作桿.短路接地線有變電用(平夾),線路用(圓夾,掛鉤)等.
用途：
XJ系列攜帶型短路接地線分戶內變電和戶外線路兩種。
攜帶型短路接地線主要用于已停電的交流輸變電系統線路和電氣設備上進行
臨時性短路接地,泄放電網和電氣設備停電后的余電，和
工人在操作時防止突然來電的危險。

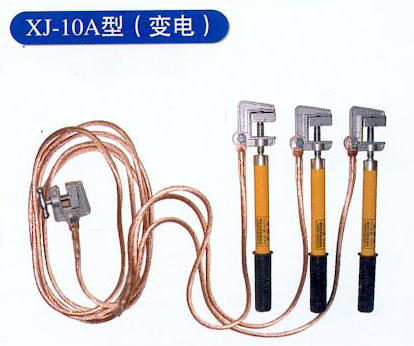

使用范圍：小區配電室，用戶配電室
型式：螺旋壓緊式（平夾）
接電線夾規格：Z大開口30mm，適用鋁排、銅排
絕緣操作桿：3根×300mm，外徑：Φ28
軟銅線規格：3根×25平方毫米+1根×25平方毫米
軟銅線長度：3根×1M+1根×5M（合相式） |

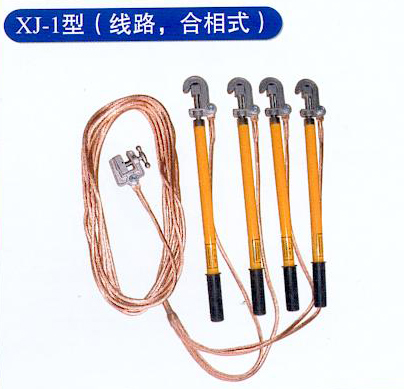

使用范圍：380V戶外線路
型式：螺旋壓緊式（圓夾）
接電線夾規格：Z小直徑Φ7，Z大直徑Φ26
絕緣操作桿：4根×500mm，外徑：Φ28
軟銅線規格：4根×25平方毫米+1根×25平方毫米
軟銅線長度：4根×1M+1根×12M（合相式） |
使用范圍：380V戶外線路
型式：螺旋壓緊式（圓夾）
接電線夾規格：Z小直徑Φ7，Z大直徑Φ26
絕緣操作桿：5根×500mm，外徑：Φ28
軟銅線規格：3根×25平方毫米+1根×25平方毫米
軟銅線長度：3根×1M+1根×12M（分相式） |

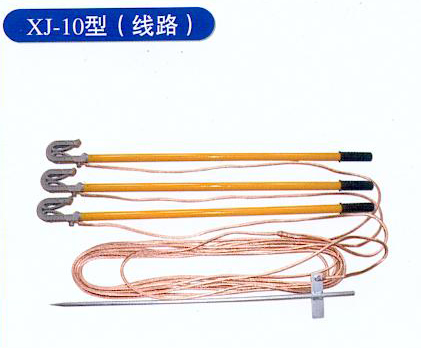

使用范圍：10KV戶外線路
型式：掛鉤
絕緣操作桿：3根×1M，外徑：Φ28
軟銅線規格：3根×25平方毫米+1根×25平方毫米
軟銅線長度：3根×1.5M+1根×15M（分相式）
|

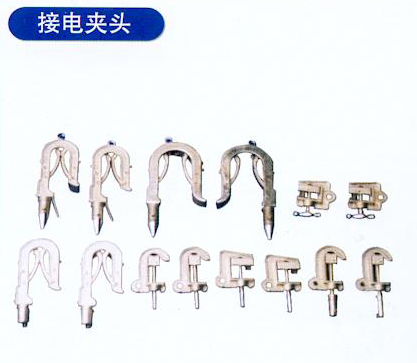

使用范圍：
10KV--500KV 掛鉤接線夾
10KV--220KV 圓口接線夾
10KV--220KV 平口接線夾 |
使用范圍：在戶外10KV-500KV 的線路
伸縮式操作桿長：4M、5M、6M
接電夾：10KV-220KV、500KV
銅線長度：按客戶要求 |

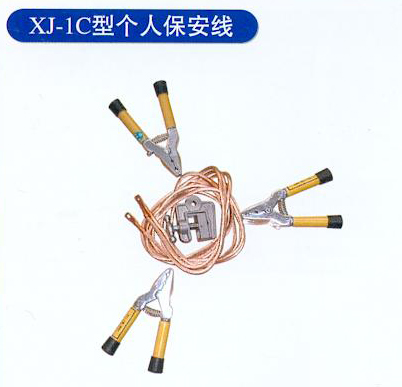

使用范圍：戶外低壓線路，個人保護用
接電夾：3個
軟銅線規格：3根×16平方毫米+1根×16平方毫米
軟銅線長度：3根×0.9M+1根×2.1M |

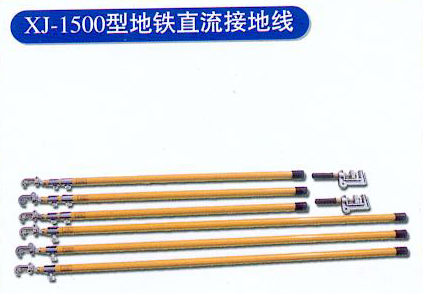

伸縮式操作棒：二節式伸展長度4050 收縮長度2100
三節式伸展長度4150 收縮長度1550
接地軟銅線：1根×50平方毫米
接地軟銅線長度：1根×8M |
XJ系列攜帶型短路接地線主要參數：
| | | | | | | 型號 | 電壓等級 | 絕緣操作桿長度 | 絕緣操作桿根數 | 節數 | 接地線形式 |
| XJ-10型（變電） | 6KV--10KV | 300 | 3 | 1 | 合相 |
| XJ-1型（線路） | 380V | 500 | 4 | 1 | 合相 |
| XJ-10型（線路變電） | 10KV | 1000 | 3 | 1 | 合相 |
| XJ-35型（線路變電） | 35KV | 1500 | 3 | 1 | 合相 |
| XJ-110型（線路變電） | 110KV | 2000 | 3 | 1 | 合相 |
| XJ-220型（線路變電） | 220KV | 3000 | 3 | 2 | 合相 |
| XJ-500型（線路變電） | 500KV | 5500 | 3 | 3 | 合相 |
可按客戶要求根據電壓等級和用途配置不同的接電夾、操作桿長度和接地線的型式與長度。
接地銅線截面積：16平方毫米，25平方毫米，35平方毫米，50平方毫米四種. |
