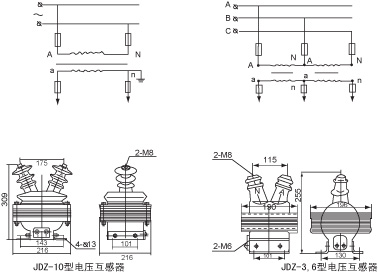

JDZ-3、6、10  JDZJ-3、6、10電壓互感器



    JDZ型電壓互感器，為環氧樹脂澆注絕緣的單相，雙線圈、戶內型電壓互感器，適用于額定電壓3或6或10KV額定頻率50HZ的電力系統中作電壓測量及繼電保護用。















JDZ型電壓互感器，一、二次線圈為同心圓筒式，并用環氧樹脂混合膠澆注成型，鐵心為殼式，由優質硅鋼片迭裝而成。電壓互感器出頭標記；一次為A、N；二次為a、n。



3.1 海拔不C過1000m；
3.2 環境溫度變化范圍：-5℃~+40℃，Z高日平均溫度+30℃；
3.3 空氣相對濕度：當氣溫為20℃時，相對濕度不大于85%；
3.4 安裝場所應無嚴重影響互感器絕緣的污染及浸蝕性和爆炸性介質。



5.1 額定電壓  10KV 戶內
5.2 額定頻率  50HZ
5.3 額定絕緣水平：JDZJ-3  JDZ-3  3.6/24/40KV
                                  JDZJ-6  JDZ-6  7.2/32/60KV
                                  JDZJ-10  JDZ-10  12/42/75KV

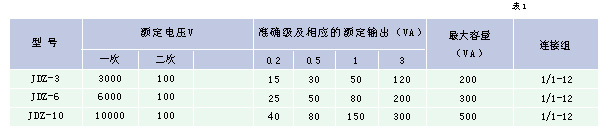

5.4 額定一次電壓，準確級及相應的額定輸出見表1

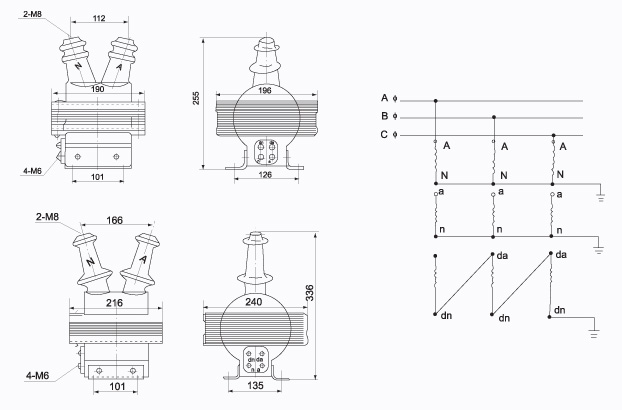

JDZJ型電壓互感器



JDZJ型電壓互感器為環氧樹脂澆注絕緣的單相、三線圈戶內型電壓互感器，適用于額定電壓3或6或10KV額定頻率50HZ的電力系統中，作電壓測量及繼電保護用。



JDZJ型電壓互感器，一次繞組、二次繞組、輔助二次繞組（零序線圈）為同心圓筒式，用環氧樹脂混合膠澆注成形，絕緣結構為全絕緣型，鐵芯為殼式，由優質硅鋼片迭裝而成。電壓互感器出頭標記，一次為A、N，二次為a、n；輔助二次為da、dn。
