一、適用范圍
|
| LDZ型電壓互感器為單頂環氧樹脂澆注戶內雙線圈電壓互感器。適用于交流50Hz的電力系統中作電壓、電能測量及繼電保護之用。本型互感器共有JDZ-3、JDZ-6，JDZ-10三種。 |
|
|
|
|
|
 |
1 安裝地點海拔高度不C過1000米；
2 環境溫度變化在-5℃～+40℃之間；
3 空氣相對濕度不大于85%（20℃）；
4 本產品能承受住相當于里氏九級裂度的加速為0.4g正弦三波試驗；
5 本產品可在有污穢的環境里使用。 |
|

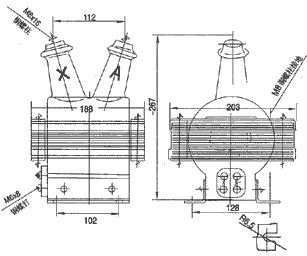

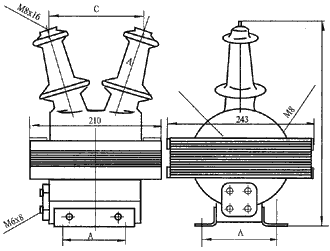

四、結構特征
本系列互感器為環氧樹脂澆注式絕緣結構，鐵心為疊片式，心柱上套裝一、二次繞組、一次繞組與二次繞組為同心式，繞在同一個骨架上，整個線圈外部用環氧樹脂澆注成形，二次繞組的引線過澆注體上的兩個嵌裝螺母引出為a.x。一次繞組的引線通過澆注體上的兩個高壓接線端子引出為A.X。 |
|
五、主要技術參數（見表1）
|
|
|
|
型號
|
JDZ-3
|
JDZ-6
|
JDZ-10
|
JDZ
|
|
額定電壓比（V）
|
1000/100
2000/100
3000/100
|
6000/100
|
10000/100
|
15000/100
|
|
頻率（Hz）
|
50
|
50
|
50
|
50
|
|
額定二次輸出（VA）
0.5級
1級
3級
|
30
50
80
|
50
80
200
|
80
150
300
|
80
150
300
|
|
電Z大輸出（VA）
|
200
|
400
|
500
|
500
|
|
額定絕緣水平（KV）
|
3.5/23/40
|
6.9/32/60
|
11.5/42/75
|
15/55/108
|
|
六、本產品可為定型高計量框配套，其主要技術參數（見表2）
|
|
型號
|
額定電壓比
（V）
|
頻率（Hz)
|
額定二次輸出（VA）
|
Z大輸出（VA）
|
額定絕緣水平
|
|
0.2
|
0.5級
|
0.2/0.2級
|
0.5/0.5級
|
|
JDZ-10
|
10000/100
|
50
|
30
|
80
|
25/25
|
50/50
|
f
|
f
|
|
|
