HYW型3-110KV系列絕緣合成氧化鋅避雷器
適用范圍：
　　交流無間隙成套氧化鋅避雷器是一種性能新型過電壓保護器，適用于交流電力系統的電氣設備，使之免受操作過程電壓和雷電電壓的危害。氧化鋅避雷器適用于交流50Hz或60Hz，系統標稱電壓為35kV及以下交流系統用限制過電壓，是BZ電力系統安裝運行的重要保護設備。

產品的外表尺寸見表1

對27.5-110KV系列用產品，若使用瓷套底座，則可提供過渡法蘭盤的安裝尺寸見圖5（27.5-35KV）和6（66－110AKV）。表1

產品類別 產品類別 系統標稱電壓（KV） 外形尺寸 安裝尺寸
H（mm） h（mm） F（mm） 參照 頂端 底端
配電 HY5WS2－5／17 3 170 100 85 圖1 M8 M8
HY5WS2－10／30 6 190 120 85 圖1 M10 M10
HY5WS2－17／50 10 250 185 85 圖1 M12 M10
電站 HY5WZ2－5/13.5 3 170 100 90 圖1 M16 M10
HY5WZ2－10/27 6 210 210 90 圖1 M16 M10
HY5WZ2－17/45 10 280 260 90 圖1 M10 M10
HY5WZ2－5/52.7/134 35 680 570 117 圖2 M12 圖3
HY5WZ2－94.3/235 66 1110 970 170 圖2 M16 圖4
HY5WZ2－102/260 110 1200 1060 170 圖2 M16 圖4
并聯補償電容量 HY5WR2-5/13.5 3 170 100 110 圖1 M10 M10
HY5WR2-10/27 6 210 210 110 圖1 M10 M10
HY5WR2-12.7/45 10 260 260 110 圖1 M10 M10
HY5WR2-52.7/134 35 690 580 130 圖1 M12 圖3
電氣化鐵道 HY5WT2-45/120 27.5 650 540 130 圖1 M12 圖3

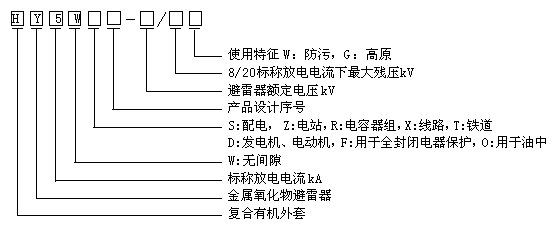

型號及其含義

正常工作條件及安裝條件
1、周圍空氣溫度不高于+40℃，溫度的下限為－40℃;
2、安裝地點的海撥不C過2000m（高原地區應在訂貨時注明）;
3、交流系統頻率50Hz或60Hz;
4、長期施加在避雷器上工頻電壓不C過避雷器持續運行電壓;
5、Z大風速不C過35m/s;
6、地震烈度7級及以下地區;
7、污穢地區訂貨時要注明。
技術性能
氧化鋅避雷器是目前GJZ過電壓保護器。由于其核心元件電阻片主要采用氧化鋅配方制作，與傳統碳化硅避雷器相比，大大改善了電阻片的伏安特性，提高了過電壓通流能力，從而帶來避雷器特征的根本變化。
當避雷器在正常工作電壓下，流過避雷器的電流僅有微安級，在過電壓大電流作用下，它便呈現低電阻，從而限制了避雷器兩端的殘壓，從而有效地限制了過電壓對輸變電設備的侵害。

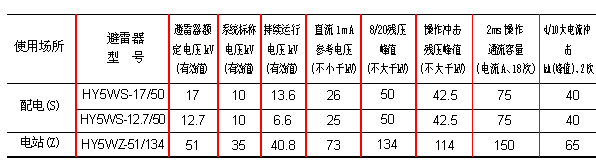

主要技術參數

外形及安裝尺寸
