| 適用范圍 |
石板閘主要用于工頻額定工作電壓380V的低壓線路中作為照明及配電線路的隔離開關之用。
|
|
|
| 型號及其含義 |
|
 |
|
| 正常工作條件 |
 1、周?chē)諝鉁囟龋?
a、安裝地點的周?chē)諝鉁囟龋舷薏籆過+40℃，下限不低于-5℃;
b、24h內的平均溫度值不C過+35℃。
注：周?chē)諝鉁囟认孪逓?10℃或-25℃的工作條件，在訂貨時用戶需向制造廠申明。
2、安裝地點的海拔不C過2000m;
注：開關安裝地點C過2000m時，在訂貨時用戶需向制造廠申明。
3、周?chē)髿鈼l件，大氣相對濕度在周?chē)諝鉁囟葹?40℃時不C過50%，在較低的溫度下可以有較高的相對的濕度，Z濕月的月平均Z大相對濕度不大于90%，該月的月平均Z低溫度不C過+20℃，并考慮到因溫度變化發生在產品表面的凝露必須采取措施;
4、污染等級：開關周?chē)h(huán)境等級為3級;
5、開關應垂直安裝在無顯著搖動和沖擊振動的地方。 |
|
|
| 結構特征 |
| 石板閘主要由底板、觸頭、熔斷體及手柄等組成，本開關部件少，結構簡單，更換熔斷體也比較方便。 |
|
|
| 主要技術數據 |
1、額定工作電壓：380V
2、額定電流：220A、300A
3、工頻耐壓：2.5KV/min
4、絕緣電阻：大于10MΩ
5、使用類別：AC-20
6、額定限制短路電流50KA,COSΦ=0.25 |
|
|

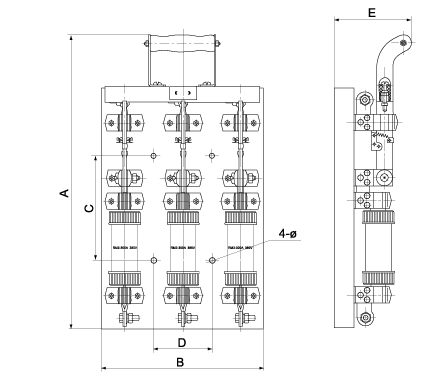

| 外形及安裝尺寸 |
|
 |
|
| 訂貨須知 |
用戶訂購本系列石板閘開關須說明以下內容：
a、產品名稱，型號，約定發熱電流，極數，以及數量等;
b、自提或送貨以及發運，發運須說明單位全稱，地址以及運輸方式等;
c、購貨單位同時應說明開戶銀行及帳號，以及增值稅號等。 |
|
|
|
|
| |
|
