| 適用范圍 |
 HR6系列熔斷器式隔離開關適用于額定工作電壓至660V，交流50Hz，約定發熱電流至630A，具有高短路電流的配電和電動機電路中，用作電源開關、隔離開關和應急開關，并作電路保護之用，但一般不作為直接關閉單臺電動機之用。
本開關不但可以安裝在柜內，也可以安裝在開關柜面板上，為電控成套裝置提供了新的低壓電器元件。 |
|
|

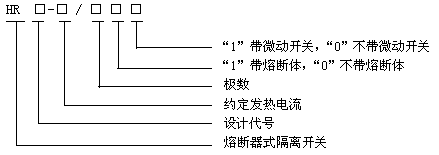

| 型號及其含義 |
|
 |
|
| 正常工作條件及安裝條件 |
1、周圍空氣溫度上限不C過+40℃，24h內的平均溫度值不C過+35℃,周圍空氣溫度一般情況下限不低于
-5℃,貯運過程中環境溫度不能低于-25℃;
2、安裝地點的海拔一般不C過2000m。用于更高的海拔時請與制造廠協商;
3、大氣相對濕度在Z高溫度+40℃時不C過50%，在較低的溫度下允許有較高的相對濕度，在Z濕月的月平均溫度為+20℃，月平均Z大相對濕度為90%;
4、污染等級：開關周圍環境的等級3級;
5、開關應垂直安裝在無顯著搖動和沖擊振動的地方。 |
|
|
| 結構特征 |
| 本開關主要由底座和開關蓋兩大部分組成，底座上裝有觸頭和滅弧系統。而熔斷體則裝在開關蓋上直接作動觸頭刀片用。開關的底座和開關蓋均由塑料壓制而成，因此具有體積小，重量輕，外形美觀等優點。 |
|
|

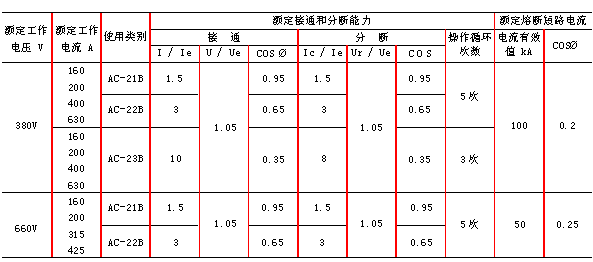

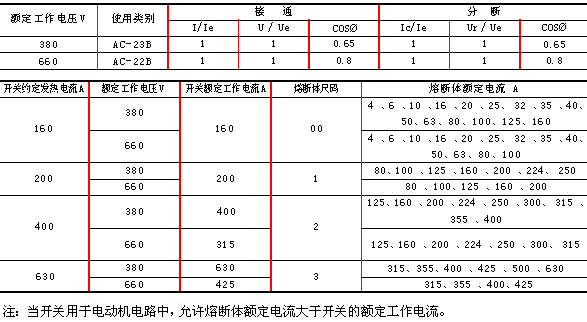

| 主要技術參數 |
|
 |
|

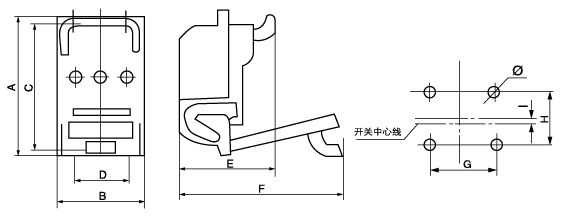

| 外形及安裝尺寸 |
|
 |
|
| 訂貨須知用戶 |
用戶訂購HR6系列熔斷器式隔離開關須說明以下內容：
a、產品名稱、型號、約定發熱電流，極數，是否帶熔斷體，是否帶微動開關，配用熔斷體的額定電流（如不注明即按開關的約定發熱電流配裝）以及開關的數量等;
訂貨舉例：HR6-160 / 311配100A熔斷體10臺;
b、自提或送貨以及發運，發運須注明單位全稱，地址以及運輸方式等;
c、購貨單位同時應說明開戶銀行及帳號，以及增值稅號等。 |
|
|
|
|
| |
|
