| 適用范圍 |
| 本隔離器適用于交流50Hz，額定工作電壓400V及直流額定工作電壓230V，額定電流1600A及以下的配電電路中，作為電源隔離及電源轉換隔離之用。 |
|
|

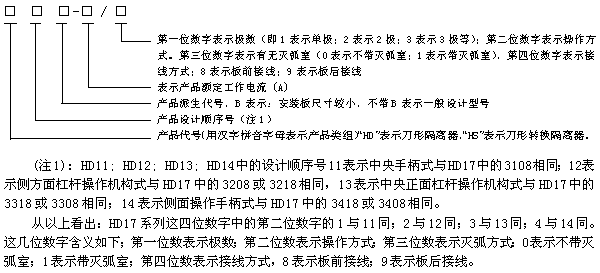

| 型號及其含義 |
|
 |
|
| 正常工作條件及安裝條件 |
1、周圍空氣溫度上限不C過+40℃，24h內其平均值不C過+35℃，周圍空氣溫度的下限不低于-5℃；
2、開關安裝地點的海拔不C過2000m；
3、安裝地點的空氣相對濕度在Z高溫度為+40℃時不C過50%，在較低的溫度下可允許有較高的相對濕度，Z濕月的月平均Z低溫度不C過+20℃，該月的月均Z大相對濕度不C過90%；
4、開關安裝地點的環境的污染等級為3級；
5、開關應垂直安裝在無振動與沖擊的地方。 |
|
|
| 結構特征 |
 HD系列刀形隔離器;；HS系列刀形轉換隔離器，主要用于AC400V, 50Hz電力網絡中作電源隔離或電源轉換之用。是電力網絡中必不可少的電器元件。主要用于各種低壓配電柜、箱、照明箱中，當電源一進入首先是接刀形隔離器。以后再接熔斷器、斷路器、接觸器等其它電器元件，以滿足各種配電柜、箱的功能要求。當其以下的電器元件或線路中出現故障，切斷隔離電源就靠它來實現，以便對設備、電器元件的修理更換。HS刀形轉換開關、主要是用于轉換電源，即當一路電源不能供電，需要另一路電源供電時就由它進行轉換，當轉換隔離器處于中間位置時，可以起隔離作用。
HD12; HD13; 11S12; HS13一般配用杠桿操作機構，用戶需要用其相應的BX旋轉式操作機構，使配電柜、箱的操作更方便，更美觀。 |
|
|
| 主要技術參數 |
|
 |
|

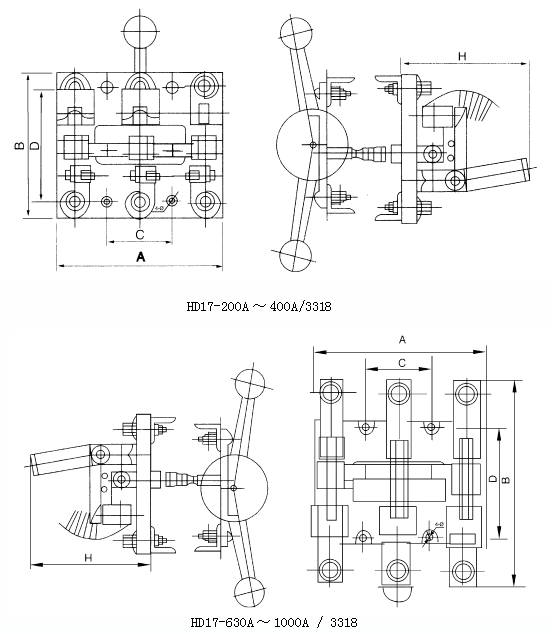

| 外形及安裝尺寸 |
|
 |
|
|
|
|
|
| |
|
