FN5-10型戶內交流高壓負荷開關及熔斷器組合電器
◆產品用途及特點
FN5-10型戶內交流高壓負荷開關（以下簡稱負荷開關）適用于50Hz、10kV的網絡中，作為開斷負荷電流及關合短路電流之用。帶有精神煥發熔斷器的負荷開關可切斷短路電流、作保護開關之用。
本負荷開關可配用CS6-1型 手動操動機構，本產品專用CS□手動操動機構或CJ□電動操動機構。
◆使用環境條件
周圍空氣溫度：+40℃～-25℃（電動機構不低于-5℃）；
海拔不C過1000m；
相對濕度：日平均值不大于95%，月平均值不大于90%（+25℃）；
周圍空氣應無腐蝕性或可燃性氣體，水蒸氣等明顯污染；
無經常劇烈振動。

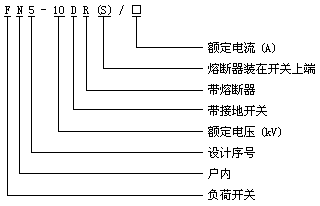

◆型號及意義

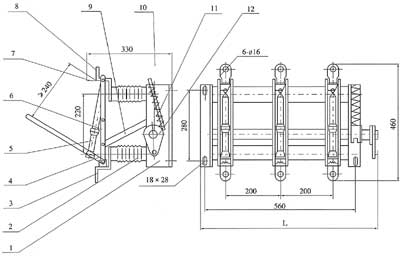

◆組合開關外形尺寸圖
1、底架 2、支柱絕緣子 3、支座接線板 4、觸刀 5、滅弧室 6、扭簧及扭簧銷軸
7、導向片 8、觸座接線板 9、拉桿 10、轉軸 11、彈簧儲能機構 12、操作盤
| 所配機構型號 L |
| CS6－1 768 |
| CS□ 735 |
◆主要技術參數
| 名稱 |
單位 |
數據 |
| 額定電壓 |
kV |
10 |
| 額定工作電壓 |
kV |
11.5 |
| 額定頻率 |
Hz |
50 |
| 額定電流 |
A |
400 630 |
| 額定短時耐受電流（熱穩定電流） |
kA/s |
12.5/4 20/2 |
| 額定峰值耐受電流（動穩定電流） |
kA |
31.5 50 |
| 額定閉環開斷電流 |
A |
400 630 |
| 額定有功負載開斷電流 |
A |
400 630 |
| 5%額定有功負載開斷電流 |
A |
20 31.5 |
| 額定電纜充電開斷電流 |
A |
10 |
| 額定空載變壓器開斷電流 |
|
1250kVA變壓器的空載電流 |
| 額定短路關合電流 |
kA |
31.5 50 |
| 負荷電流開斷次數 |
負荷/次 |
/2 30%/75 |
| 1min工頻耐壓（有效值）對地、相同/隔離斷口 |
kV |
42/48 |
| 工頻耐受電壓隔離斷口間 |
kV |
53 |
| 雷電沖擊耐受（峰值）對地、相間/隔離斷口 |
kV |
75/85 |
| 分合閘操作力矩（力） |
Nm(N) |
90(180) 100(200) |
| 機械壽命 |
次 |
10000 | |
|
|
| |
|
