概述：

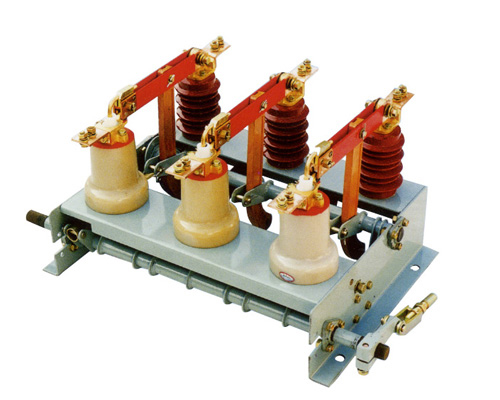

　　FN3-10戶內負荷開關，適用于交流50Hz，6kV或10kV的網絡中，作為開斷和閉合負荷電流之用，亦可用作開斷閉合長線、空載變壓器及電容器之開關。帶RN3型熔斷器的負荷開關，可切斷短路，作保護開關作用。
----------------------------------------------------------------------------------------------
主要結構說明
　　負荷開關由底架、傳動機構、支柱絕緣子、閘刀及滅弧裝置等部分組成。底架由鋼板焊接而成，并裝有傳動機構，閘刀借支柱絕緣子固定在底架上，閘刀接觸點端部裝有弧動觸頭，滅弧裝置由壓氣裝置及噴嘴構成，在底架上還配有跳扣、凸輪與快速合閘彈簧，可進行快速合閘動作。
----------------------------------------------------------------------------------------------
主要技術參數
表1 負荷開關技術參數
型號
額定電壓kV
Z高工作電壓kV
額定電流A
動穩定電流KA
熱穩定電流kA/S
FN3-10
10
11.5
400
25
10/2
機械壽命
安裝尺寸
靜拉力（N）
操作力距
≥2000次
650*326
Fa2=500N Fb2=170N
300Nm
　
表2 熔斷器技術參數
型號
額定電壓kV
額定電流A
Z大開斷電流
（有效值）kA
Z大斷流容量MVA
Z大開斷電流
（有效值）kA
RN3-3
3
10～50
40
200
24.5
75～100
24.5
200
35
RN3-6
6
10～50
20
200
14
75
14
100
19
200
25
RN3-10
10
10～50
12
200
8.6
75
8.6

100～150

15.5
----------------------------------------------------------------------------------------------
FN3-12系列戶內高壓負荷開關


概述

Summary

1、FN3-12、FN3-12R、FN3-12R/S負荷開關系戶內裝置的高壓電器。適用于交流50Hz、6KV或12KV的網絡中，作為開斷和閉合負荷及過荷電流之用，亦可用作開斷和閉合空載長線�？蛰d變壓器及電容之開關。帶有RN3型熔斷型的負荷開關(FN3-12、FN3-12R/S)可切斷路器，作保護開關之用。

2、本負荷開關可配用CS3型及CS2型手動操作機構進行操作。

1、FN3-12、FN3-12R、FN3-12R/S Series are used in the network of AC 50Hz、6KV or 12KV for breaking or closing load and over-load current. they are also used in breaking and closing no-loading . The switch or no-load transformer and capacitor with KN3 type fuse box. Can cut off short-circuit for protecting switch.

2、They can be equipped with CS3 type and CS2 type handle operating mechanism.

工作條件

Service Condition

1、海拔不C過1000米；
2、周圍空氣溫度不高于+40oC及不低于-10oC；
3、空氣相對濕度不大于90%的戶內場(當溫度為+25)；
4、無導電性塵埃的環境中；
5、無破壞金屬和絕緣的腐蝕性氣體的物體；
6、無劇烈震動和沖擊的地方；
7、無燃燒與爆炸危險的環境中。
1 、The altitude does not exceed 1000m.
2、The ambient air temperatrue : Max:+40oC. Min:-10oC.
3、The relatire humidity of air not bigger 90% (temperature:25oC)
4、The working situation have no conductivity dust.
5、The working situation have no corrosive gas of effect insulation anddestroy metal.
6、The working situation without violent vibration and striking.
7、The working situation have no explosive danger and fire.

技術參數

Technical parameter

1、負荷開關的基本技術數據應符合下表的規定：

The load switch is suitable for the basic technical parameter (please see the table)

型號

Type

額定電壓(KV)

Rated voltage

Z高工作電壓（KV）

Max.working voltage

額定電流（A）

Rated current

動穩定電流（KA）

Machine stabling current

熱穩定電流（kA/s）

Heat-stabling current

FN3-12 12 12 400 25 10/2

2、負荷開關所配帶的熔斷器的型號及數據應符合下表的規定：

The load switch witch fuse box is suitable for the technical parameter (please see the table)

型號

Type

額定電壓(KV)

Rated voltage

額定電流（A）

Rated current

Z大開斷電流
(有效值)(KA)

Max.breaking
current(value)

Z大斷流電容量

Max.cut-off capacity

當切斷極限短路時
電流之Z大峰值(KA/s)

Current peak when cutting
off limit short-circuit

FN3-3 3 10～50 40 200 24.5
75～100 24.5
200 35
FN3-6 6 10～50 20 200 14
75 14
100 19
200 25
FN3-10 12   12 200
10～50 8.6
75 8.6
100～50 15.5

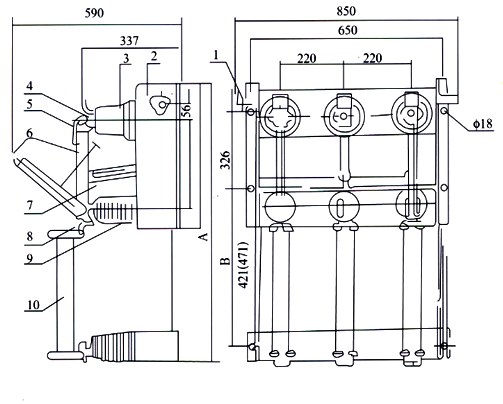

外形圖

Appearance diagram

1、拐臂
2、框架
3、上絕緣子
4、主靜觸頭
5、弧動觸頭
6、閘刀
7、絕緣拉桿
8、下觸座
9、下絕緣子
10、熔斷器

1、Bend the arm
2、Framework
3、Upper insulator
4、Main static contact
5、Arc moving contact
6、Switch
7、Insualting pole
8、Lower insulator
9、Lower insulator
10、Fuse box

FN3-12、FN3-12R 型負荷開關

FN3-12、FN3-12R Type Load Switch

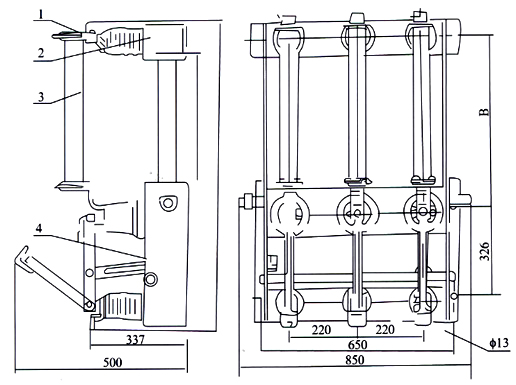

1、插座
2、框架
3、熔斷器
4、負荷開關本體

1、Socket
2、Framework
3、Fuse Link
4、Load switch body

FN3-12R/S 型負荷開關

FN3-12R/S Type Load Switch

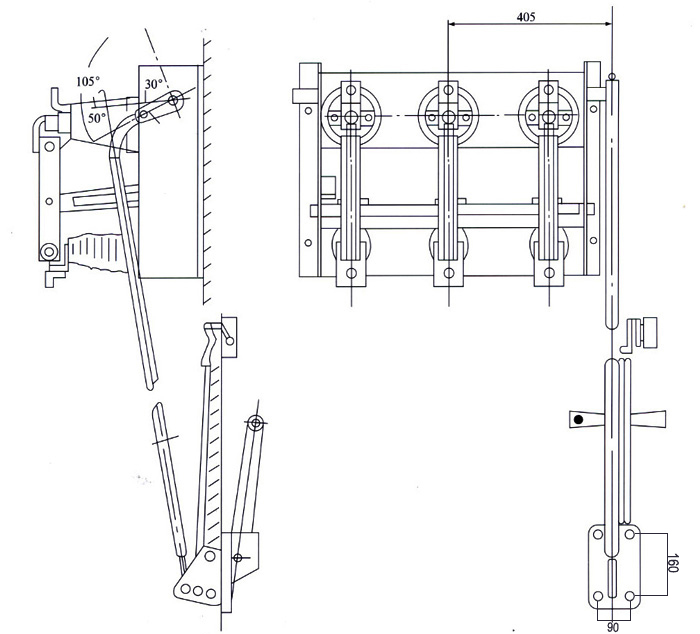

安裝圖

Installation diagram

1、FN3-12負荷開關與CS3操動機構傳動裝置連接安裝圖(機構安裝在開關之后)

Installation diagram for connecting FN3-12 Load Switch with CS3 operating mechanism friving (The mechanism is installed at the back or the switch).

安裝圖

Installation diagram

1、FN3-12負荷開關與CS3-Ⅰ操動機構傳動裝置連接安裝圖(機構安裝在開關之前)

Installation diagram for connecting FN3-12 Load Switch with CS3 operating mechanism friving (The mechanism is installed at the back or the switch).




1、輔助開關
2、連桿
3、M6雙頭螺桿（客戶自備）
4、CS3-T型操動機構
5、3/4焊接鋼管（客戶自備）
6、彎型拐臂
7、FN3-12型戶內負荷開關
1.Auxiliary switch
2.Link
3.M6 lead-screw with two ends(provided by users themselves)
4.CS3-Type operating mechanism
5.3/4welded steel pipe (provided by users themselves)
6.Arm bend
7.FN3-12 type indoor load switch
