1. 概述

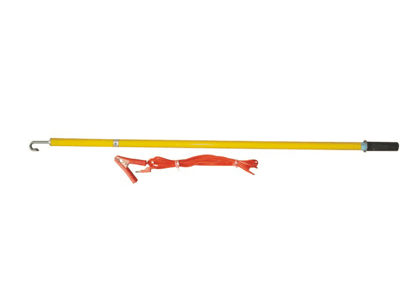

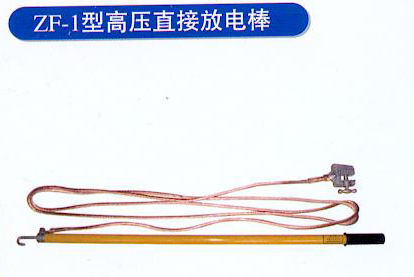

ZF-1系列高壓放電桿/直接放電棒，ZF-2高壓電阻式放電棒與驗電器、接地線產品同樣是安全作業中 的工具，按使用場合不同產品分成直接式與限流式二種。前者可在普通場合使用，后者在大容量設備上使用。
2. 技術指標
2.1 使用環境條件
環境溫度：-25℃～+55℃ 相對濕度：≤90％ |
| 2.2 操作桿規格 |
型 號 |
型 式 |
電壓等級
（KV） |
有效絕緣長度
（mm） |
握柄長度
（mm） |
限流管長度
（mm） |
總長度
（mm） |
節 數 |
ZF-1-10 |
直接式 |
10 |
875 |
125 |
—— |
1000 |
1 |
ZF-1-35 |
直接式 |
35 |
1075 |
125 |
—— |
1200 |
2 |
|
2.3 放電線規格
放電線通常選用 16mm 2 和 25mm 2 二種，長度一般選用 5m、7m 二種，特殊要求可根據實際需要定制。 |
3. 使用方法及注意事項
3.1 為BZ人身和設備的安全，放電桿/放電棒應存放在空氣流通、環境干燥的專用場所。
3.2 電氣裝置上使用放電桿/放電棒，應遵照電業安全工作規程中的有關規定進行。
3.3 放電操作必須在驗電操作后，確認電氣設備停電后方可進行。
3.4 對大容量的電氣設備，如：電力電流，電力電容器，大容量主變壓器等設備，必須使用帶限流裝置的放電桿/放電棒進行放電。
4. 定期試驗
4.1 放電桿/放電棒必須參照帶電作業絕緣桿，定期進行預防性試驗，其有效絕緣部份必須能承受相應電壓等級工頻耐壓的要求，具體按表中要求進行。
4.2 帶限流裝置的放電桿/放電棒，除有效絕緣部份須按帶電作業絕緣桿進行工頻耐壓試驗外，其限流裝置部份還是另須進行加壓試驗，具體按表中要求進行。 |
電壓等級
（KV） |
有效絕緣部份試驗電壓
（KV） |
試驗時間
（min） |
限流裝置部份試驗電壓
（KV） |
試驗時間
（min） |
10 |
45 |
1 |
12 |
1 |
35 |
95 |
1 |
42 |
1 |
|
以試驗后以有效絕緣部份無發熱限流裝置部份無擊穿現象為合格。 |
