一、用途
 DZ20L-160、250、400型漏電斷路器適用于交流220/380V、50HZ、交流至630A、電源中性點接地的電路中，當人身觸電或電網漏電時能迅速分斷故障電路，作為漏電（觸電）保護之用，同時可保護線路和電動機的過載短路，亦可作為線路的不頻繁轉換及電動機的不繁起動。主要用于農村、工礦企業作為大型設備總保護之用，如變壓器總保護、分支保護、塔吊等大型設備。

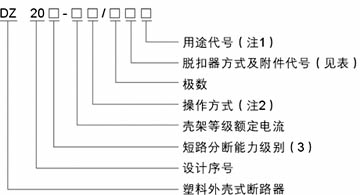

二、型號含義
 |
三、結構特點
DZ20L系列漏電斷路器系電流動作型快速電子式漏電保護裝置，主要有零序電流互感器、漏電脫扣器、專用集成塊電子放大部件和帶有短路、過載保護的斷路器組成、具有漏電、短路、過載三種保護功能。 |
四、主要技術參數
| 產品型號 |
DZ20L-160 |
DZ20L-250 |
DZ20L-400 |
| 額定電壓 |
220/380 |
| 額定電流（A） |
100，160 |
200，250 |
320，400 |
| 額定漏電動作電流（mA） |
50，100，200 |
50，100，200，300 |
200，300，500 |
| 漏電分斷時間（S） |
≤0.2 |
| 額定短路通斷能力380V（KA） |
15 |
15 |
23 |
| 極數 |
4 |
|

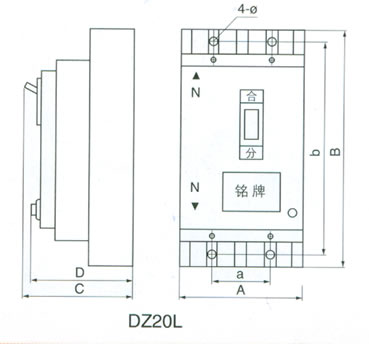

五、外形及安裝尺寸
| 產品型號 |
外形尺寸 |
安裝尺寸 |
| A |
B |
C |
D |
a |
b |
? |
| DZ20L-160 |
145 |
225 |
110 |
100 |
70 |
203 |
?4.3 |
| DZ20L-250 |
145 |
275 |
130 |
120 |
70 |
240 |
?4.3 |
| DZ20L-400 |
205 |
360 |
140 |
120 |
102 |
325 |
?4-?7 |
| DZ20L-630 |
210 |
400 |
150 |
120 |
70 |
335，200 |
?4-?7 |
|
