DZ20 系列塑料外殼式斷電器
一、適用范圍

  DZ20系列塑料外殼式斷路器，其額定絕緣電壓500V，交流50Hz或60Hz、額定工作電壓380V及以下或直流額定工作電壓220V及以下，其額定電流至1250A。一般作為配電用，額定電流200A及以下和400Y型的斷路器亦可作為保護電動機用。在正常情況下，斷路器可分別作為線路不頻繁轉換及電動機的不頻繁起動之用。
四極斷路器主要用于交流50Hz、額定電壓400V及以下，額定電流100至630A三相四線制的系統中，它能BZ電源WQ斷開，確保安全，從而解決其它不同斷路器不可克服的中性極電流不為零的弊端。
    配電用斷路器在配電網絡中用來分配電能，且可作為線路及電源設備的過載、短路和欠電壓保護。
  配電用斷路器在配電網絡中用作鼠籠型電動機的起動和運轉中分?jǐn)嘁约白鳛殡妱?dòng)機的過載、短路和欠電壓保護。

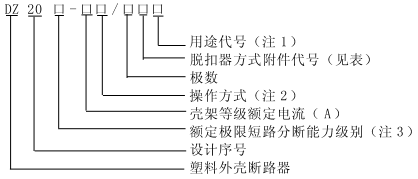

二、型號及其含義

注：1.配電斷路器無代號；保護電動機用斷路器以2表示；
2手柄直接操作無代號；電動機操作用P表示；轉動手柄用Z表示；
3按額定極限短路分?jǐn)嗄芰Ω叩头譃椋?br> Y--一般型 G--Z高型 S--四極型 J--較高型 C--經濟型

表1
無
 瞬時脫扣器 復式脫扣器
200
300
報警觸頭
208
308
分勵脫扣器
210
310
輔助觸頭
220
320
欠電壓脫扣器
230
330
分勵脫扣器 輔助觸頭
240
340
分勵脫扣器 欠電壓脫扣器
250
350
二組輔助觸頭
260
360
輔助觸頭 欠電壓脫扣器
270
370
分勵脫扣器 報警觸頭
218
318
輔助觸頭 報警觸頭
228
328
欠電壓脫扣器 報警觸頭
238
338
分勵脫扣器 欠電壓脫扣器 報警觸頭
248
348
分勵脫扣器 欠電壓脫扣器 報警觸頭
258
358
二組輔助觸頭 報警觸頭
268
368
欠電壓脫扣器 輔助觸頭 報警觸頭
278
378
三、結構特征
本系列斷路器是以Y型為基本產品，由絕緣外殼，操作機構、觸頭系統和脫扣器四個部份組成。斷路器的操作機構具有使觸頭快速合閘和分?jǐn)嗟墓δ�，其“合”“分”“再扣”和“自由脫扣”位置以手柄位置來區分。
C型、J型和G型斷路器是在Y型基本產品基礎上哌生設計而成（除C型160A外）。J型斷路器是將Y型斷路器的觸頭進行結構改進，使之在短路情況下，在機構動作之前，動觸能迅速斥開，達到提高通斷能力的目的。
G型斷路器是在Y型斷路器的底板后串聯的一個平行導體組成的斥力限流觸頭系統，該系統比J型的斥力觸頭長，斷開距離也大，因此能更迅速的限流；在正常斷開閉合和在脫扣器短路整定保護動作值范圍的情況下，均由Y型 斷路器來完成。一旦在網絡中出現大電流或特大短路電流時，串聯的630斥力限流觸頭受電動力而迅速斥開，引入電弧而限流。在觸頭斥開過程中，斷路器的脫扣器動作，操作機構使Y型觸頭分?jǐn)唷３饬ο蘖饔|頭則由于電流的降低或消失而回到閉合狀態。
四極斷路器中性極（N）不裝脫扣元件，位于Z后側位置。在分合過程中，中性極規定為閉合時較其它三極先接觸，分閘時較其它三極后斷開。
C型斷路器是為滿足630kVA及以下變壓器電網中配電保護之需要，通過選用經濟型材料和簡化結構及改進工藝等辦法，能夠達到較好的經濟效果。

四、主要技術參數

1.DZ20系列斷路器主要技術性能（見表1）
2.各部件主要技術參數
（1）瞬時脫扣器整定電流Ir(見表2)

表2
Inm(A)
配電保護用（注）
電動機保護用
100
100In
12In
200
5In 10In
8In 12In
400（Y）
10In
12In
400（J）400（G）630
5In 10In
-
800
4In 7In
-
1250
4In 7In
-
注：1 表1所列規格用戶根據需要選取，但在一臺斷路器不應C過，表1每格中所規定的項目。
2所有規格的斷路器每組由二常開和二常閉觸頭組成。
3除1250Y無直流欠電壓脫扣器外，其余等級的斷路器均有欠電壓脫扣器和分勵脫扣。其電壓規格交流有220V、380V，直流有110V、220V共四種。
4報警觸頭均為一常開、一常閉觸頭；
5殼架等級100A中無248、258、278、348、358、378的規格。
*復式脫扣器-為帶瞬時脫器和熱脫扣器的脫扣器。
