一、適用范圍
適用于交流50Hz、額定電壓至380V，額定電流至100A的電路中，作觸電、漏電保護用。并可用來保護線路和電動機的過載及短路以及作為線路的不頻繁轉換及電動機的不頻繁起動之用。
|

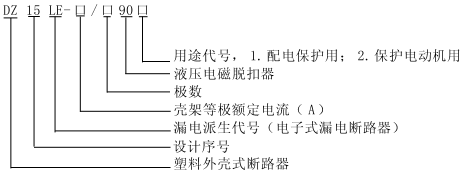

二、型號及其含義
|
|
|
|
|
三、結構特征
由DZ15系列斷路器派生，基本結構同DZ15。在其下部增加了零序互感器、漏電脫扣器和試驗裝置三部分，為電子式漏電保護電器。
|
|
|
四、特性
1.主要技術參數（見表1）
|
型號
|
DZ15LE-40
|
DZ15LE-63(DZ15LE-100)
|
|
Un(V)
|
AC380
|
|
Inm(A)
|
40
|
63(100)
|
|
極數
|
3
|
4
|
3
|
4
|
|
In(A)
|
6,10,16,20,25,32,40
|
|
|
IΔn(mA)
|
30
|
50
|
75
|
50
|
75
|
100
|
30
|
50
|
75
|
50
|
75
|
100
|
50
|
75
|
100
|
|
IΔno
|
15
|
25
|
40
|
25
|
40
|
50
|
15
|
25
|
40
|
25
|
40
|
50
|
25
|
40
|
50
|
|
Icu/IΔm(KA)
|
3/1
|
5/1.5
|
|
壽命（次）
|
有載
|
1500
|
1500
|
|
無載
|
f
|
f
|
|
總計
|
10000
|
10000
|
|
每小時操作次數（次/h)
|
120
|
f
|
|
2.斷路器漏電動作的Z大分?jǐn)鄷r間（見表2）
|
IΔn
(A)
|
In(A)
|
Z大分?jǐn)鄷r間
|
|
IΔn
|
2 IΔn
|
0.25(A)
|
5 IΔn
|
|
≤0.03
|
不同值
|
0.1
|
-
|
0.04
|
-
|
|
>0.03
|
0.2
|
0.1
|
-
|
0.04
|
|
五、外形尺寸及安裝尺寸（見圖1、2及表3）
|
產品型號
|
代號
|
外形尺寸
|
|
A
|
B
|
C
|
D
|
|
DZ15-40
|
3
|
82±1.75
|
221±2.3
|
88±1.75
|
73.5±1.5
|
|
4
|
107±1.75
|
221±2.3
|
88±1.75
|
73.5±1.5
|
|
DZ15-63
(DZ15-100)
|
3
|
100±1.75
|
261±2.6
|
95±1.75
|
80±1.5
|
|
4
|
130±2.0
|
261±2.6
|
95±1.75
|
80±1.5
|
|
|
產品型號
|
代號
|
外形尺寸
|
|
A
|
B
|
C
|
|
DZ15-40
|
3
|
25±0.26
|
180±0.5
|
4BNNΦ5-Φ5.30
|
|
4
|
50±0.31
|
180±0.5
|
4BNNΦ5-Φ5.30
|
|
DZ15-63
（DZ15-100）
|
3
|
30±0.26
|
210±0.575
|
4BNNΦ7-Φ7.30
|
|
4
|
60±0.37
|
210±0.575
|
4BNNΦ7-Φ7.30
|
|
|
