一、適用范圍
DZ15系列塑料外殼式斷路器適用于交流50Hz、額定電壓380V、額定電流至63A（100）的電路中作過載、短路保護之用，并可作為線路的不頻繁轉換及電動機的不頻繁起動之用。
|
二、結構特征
有單、二、三、四極。操作機構具有明顯的快合、快分功能。觸頭用內氧化法的AgZnO觸頭材料，接觸電阻小、耐磨、抗熔焊。長延時脫扣器采用油阻尼液壓式脫扣器，可提供較理想的反時限保護特性。
|
|
|
|
|
|

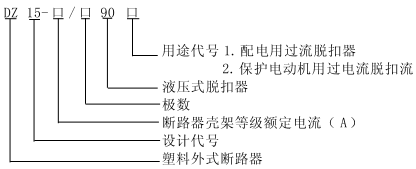

三、型號及其含義
|
五、外形及安裝尺寸（尺寸見表3、4圖1）
|
產品型號
|
代號
|
外形尺寸
|
|
單極
|
二極
|
三極
|
四極
|
|
DZ15-40
|
A
|
27±10.5
|
53±1.5
|
78±1.5
|
103±1.75
|
|
B
|
134±2.0
|
134±2.0
|
134±2.0
|
134±2.0
|
|
C
|
88±1.75
|
88±1.75
|
88±1.75
|
88±1.75
|
|
D
|
73.5±1.5
|
73.5±1.5
|
73.5±1.5
|
73.5±1.5
|
|
DZ15-63
（DZ15-100）
|
A
|
30±1.05
|
66±1.5
|
96±1.75
|
126±2.0
|
|
B
|
147±2.0
|
147±2.0
|
147±2.0
|
147±2.0
|
|
C
|
96±1.75
|
96±1.75
|
96±1.75
|
96±1.75
|
|
D
|
80±1.5
|
80±1.5
|
80±1.5
|
80±1.5
|
|
|
四、特性
4.1斷路器主要技術參數（見表1）
|
|
DZ15-40
|
DZ15-63（100）
|
|
Ui(V)
|
AC 380
|
|
Ue(V)
|
單極：AC 220 二、三、四極AC 380
|
|
Inm(A)
|
40
|
63（100）
|
|
極數
|
1，2，3，4
|
|
In(A)
|
6，10，16，20，25，32，40
|
10，16，20，25，32，40，50，63，（80，100）
|
|
額定短路通斷能力（kA)
|
3
|
5
|
|
壽命
|
有載
|
1500
|
|
無載
|
8500
|
|
總計
|
10000
|
|
|
|
120
|
|
外形及安裝尺寸
|
產品型號
|
代號
|
外形尺寸
|
|
單極
|
二極
|
三極
|
四極
|
|
DZ15-40
|
a
|
18±0.215
|
|
25±0.26
|
50±0.31
|
|
b
|
120±0.435
|
120±0.435
|
120±0.435
|
120±0.435
|
|
安裝孔φ
|
φ5-φ5.30
|
φ5-φ5.30
|
φ5-φ5.30
|
φ5-φ5.30
|
|
DZ15-63
（DZ15-100）
|
a
|
20±0.26
|
|
30±0.26
|
60±0.26
|
|
b
|
130±0.50
|
130±0.50
|
130±0.50
|
130±0.50
|
|
安裝孔φ
|
φ5-φ5.30
|
φ7-φ7.36
|
φ7-φ7.36
|
φ7-φ7.36
|
|
|
4.2漏電斷路器的基本參數（見表2）
（20℃）
|
配電用斷路器
|
|
I/In
|
1.05 1h內不脫扣（冷態）
|
|
1.30
1h 內脫扣（熱態）
|
|
10.00<0.2s（冷態）
|
|
保護電動機用斷路器
|
|
I/In
|
1.05
2h內不脫扣（冷態）
|
|
1.30
1h 內脫扣（熱態）
|
|
1.50<2min
內脫扣（熱態）
|
|
7.20
2s<T6≤10s（冷態）
|
| 注：I為試驗電流 |
|
|
