CZ0系列直流接觸器
一、適用范圍
CZ0系列直流接觸器主要供運距離接通與額定電壓至660伏、額定電壓至1600A的直流電力線路之用、并適宜于直流電動機的頻繁起動、停止、換向及反接制動。
二、型號及其含義
三、結構特征

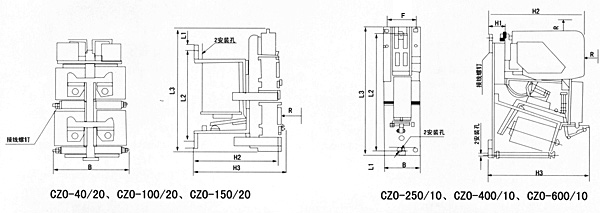

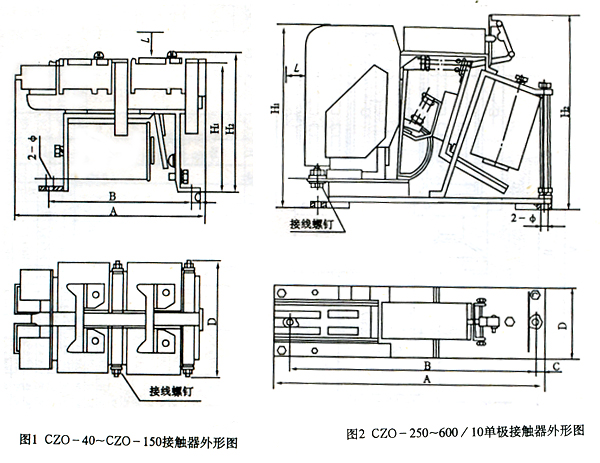

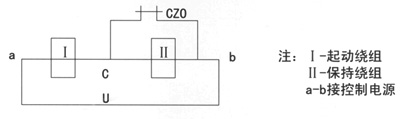

額定電流150A及以下的結構為上下二層立體式布置，橋式雙斷點串聯磁吹陶土滅弧的主觸頭系統和額定發熱電流為5A二常開二常閉橋式雙斷點輔助觸頭都固定在拍合式磁系統背面上;額定電流250A及以上的結構平面布對置，指形單斷點串聯磁吹陶土滅弧罩滅弧的觸頭系統和繞經硬化處理的楞角轉動的拍合磁系統一前一后固定在底架上，額定發熱電流為10A的五對常開常閉可任意組合的橋式雙斷點輔助觸頭固定在磁系統背面上；額定電流100-150A常合主觸頭和額定電流250-1600A的接觸器吸引線圈都是具有節能效果的串聯雙繞組結構。請注意按下圖接線：
接觸器具有品種規格齊全，使用壽命長，動作KK、維修方便等優點。
本系列接觸器具有可WQ取代CZ1、CZ3、CZ5、CJ3等系列老產品。

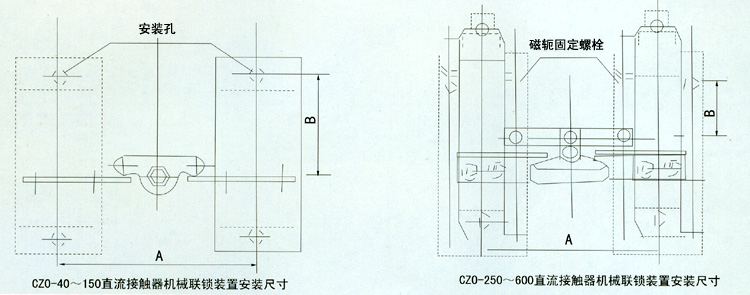

CZ0-250-1600還可派生采用連桿轉動輔助觸頭的結構形成，其派生取代號為“E”如CZ0-250E/10 CZ0400E/20等，其外形與安裝尺寸跟基本型號一致。
四、主要技術參數
| 型號 |
派生代號 |
額定電壓（V） |
額定電流（A） |
主觸頭數 |
輔助頭數 |
主觸頭額定分斷能力（A） |
操作頻率（次/h） |
機械壽命（萬次） |
電壽命（萬次） |
| 常開 |
常閉 |
常開 |
常閉 |
| CZ0-40/20 |
----------- |
440 |
40 |
2 |
|
2 |
2 |
160 |
1200 |
500 |
50 |
| CZ0-40/02 |
|
2 |
2 |
2 |
100 |
600 |
300 |
30 |
| CZ0-100/10 |
100 |
1 |
|
2 |
2 |
400 |
1200 |
500 |
50 |
| CZ0-100/01 |
|
1 |
2 |
1 |
250 |
600 |
300 |
30 |
| CZ0-100/20 |
440 |
2 |
|
2 |
2 |
400 |
1200 |
500 |
50 |
| CZ0-150/10 |
440 |
150 |
1 |
|
2 |
2 |
600 |
1200 |
500 |
50 |
| CZ0-150/01 |
|
1 |
2 |
1 |
375 |
600 |
300 |
30 |
| CZ0-150/20 |
440 |
2 |
|
2 |
2 |
600 |
120 |
300 |
30 |
| CZ0-250/10 |
CZ0-250E/10 |
440 |
250 |
1 |
|
5 |
1000 |
600 |
300 |
30 |
| CZ0-250/20 |
CZ0-250E/20 |
2 |
|
| CZ0-400/10 |
CZ0-400E/20 |
400 |
1 |
|
1600 |
| CZ0-400/01 |
------------ |
|
1 |
1000 |
| CZ0-400/20 |
CZ0-400E/20 |
2 |
|
1600 |
| CZ0-600/10 |
CZ0-600E/10 |
660 |
1 |
|
2400 |
| CZ0-1000/10 |
CZ0-1000E/10 |
660 |
1000 |
1 |
|
4 |
4000 |
60 |
50 |
5 |
| CZ0-1600/10 |
CZ0-1600E/10 |
1600 |
1 |
|
6400 |
注：（1）CZ0-40滅弧線圈：1.5A、2.5A、5A、10A、20A、40A六種規格供用戶選擇。
（2） 除一常開外，其余可任合成常開或常閉。
（3）CZ0-1000/10和CZ0-1600/10為原CZ0派生產品CZ16-1000/10和CZ16-1500/10。
|
