DZS20(CM1)系列塑料 外殼式斷路器
|
一，適用范圍：
DZS20系列塑料外殼式斷路器（以下簡稱斷路器）， 設計開發的新型斷路器之一。其額定絕緣電壓800V,適用于交流50Hz,額定工作電壓至690V，額定工作電流至630A的配電網絡電路中，用來分配電能和保護線路及線路及電源設備免受過載、短路、欠電壓等故障的損壞。同時也能作為電動機的不頻繁起動及過載、短路、欠電壓保護。
斷路器按其額定極限短路分?jǐn)嗄芰Φ母叩�、分為S型（標準），H型（較高型），R型（限流型）三類。該斷路器具有體積小、分?jǐn)喔�、飛弧短等特點，是用戶使用的理想產品。
斷路器垂直安裝（即豎裝）
斷路器產品標準：符合-2,
|
二、適用環境
2.1周圍空氣溫度；
a. 周圍空氣溫度上限為+40℃；
b. 周圍空氣溫度下限為-5℃；
c. 周圍空氣溫度24h的平均值不C過+35℃。
2.2海拔：安裝地點的海拔不C過2000m。
2.3大氣條件：大氣相對濕度在周圍空氣溫度為+40℃不C過50%；在較低溫度下可以有較高的相對濕度；Z濕月的月平均Z大相對濕度為90%，同時該月的月平均Z低溫度為+25℃，并考慮到因溫度變化發生產品表面上的凝露。
2.4污染等級：污染等級為3級。
|

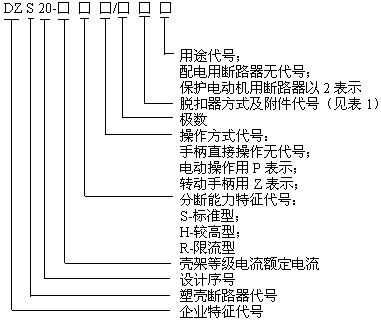

三、型號及其含義
 |
|
 |
四、分類
4.1按斷路器的分?jǐn)嗄芰Ψ郑?br>
a.標準型（S型）；
b.較高型（H型）；
c.限流型（R型）；
4.2按斷路器的接方式分：
a.板前接線（斷路器的基本接線方式）；
b.板后接線；
4.3按操作方式分：
a.手柄直接操作；
b.轉動手柄操作；
c.電動操作；
4.4按用途分：
a.配電用；
b.保護電動機用；
4.5按極數為：
a.二極：
b.三極。 |
|
| |
|
|
表1
|
|
瞬時脫扣器 復式脫扣器
|
|
無附件
|
200 300
|
|
報警觸頭
|
208 308
|
|
分勵脫扣器
|
210 310
|
|
輔助觸頭器
|
220 320
|
|
欠電壓脫扣器
|
230 330
|
|
分勵脫扣器、輔助觸頭
|
240 340
|
|
分勵脫扣器、欠電壓脫扣器
|
250 350
|
|
二組輔助觸頭
|
260 360
|
|
輔助觸頭、欠電壓脫扣器
|
270 370
|
|
分勵脫扣、報警觸頭
|
218 318
|
|
輔助觸頭、報警觸頭
|
228 328
|
|
欠電壓脫扣器、報警觸頭
|
238 338
|
|
分勵脫扣、輔助觸頭、報警觸頭
|
248 348
|
|
分勵脫扣器、欠電壓脫扣器、報警觸頭
|
258 358
|
|
二組輔助觸頭、報警觸頭
|
268 368
|
|
輔助觸頭、欠電壓脫扣器、報警觸頭
|
278 378
|
|
五、主要技術參數
5.1 斷路器的額定值（見表2）
|
型號
|
殼架等級額定電流A
|
額定電流A
|
額定工作電壓V
|
額定絕緣電壓V
|
額定極限短路分?jǐn)嗄芰A400V/690A
|
額定運行短路分?jǐn)嗄躪A400V/690V
|
重量kg
|
|
DZS20-100S
|
100
|
16,20,32,40,50,
63,80,100
|
690
|
800
|
35/8
|
17.5/4
|
1.4
|
|
DZS20-100H
|
50/10
|
25/5
|
1.7
|
|
DZS20-100R
|
85/20
|
42.5/10
|
|
|
DZS20-255S
|
255
|
100,125,160,
180,200,225
|
35/8
|
17.5/4
|
2.3
|
|
DZS20-255H
|
50/10
|
25/5
|
2.8
|
|
DZS20-255R
|
85/20
|
42.5/10
|
|
|
DZS20-400S
|
400
|
225,250,315,
350,400
|
50/10
|
25/5
|
6.6
|
|
DZS20-400H
|
62/10
|
32.5/5
|
6.6
|
|
DZS20-400R
|
100/20
|
50/10
|
|
|
|
DZS20-630S
|
630
|
400，500，630
|
690
|
800
|
50/10
|
25/5
|
10
|
|
DZS20-630H
|
65/10
|
32.5/5
|
10
|
|
DZS20-630R
|
100/20
|
50/10
|
-
|
|

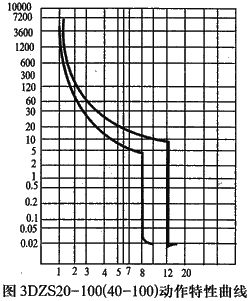

5.2配電用斷路器的動作性能見表3，電動機保護用斷路器的動作性能（見表4）。
配電用斷路器過電流脫扣器動作特性
|
表3
|
|
序號
|
試驗電流名稱
|
I/Ir
|
約定時間
|
起始狀態
|
|
1
|
約定不脫扣電流
|
1.05
|
2h(In>63A）
1h(In≤63A)
|
冷態
|
|
2
|
約定脫扣電流
|
1.30
|
2h(In>63A)
1h(In≤63A)
|
接序1試驗 后開始
|
|
| 電動機保護用斷路器過電流脫扣器動作特性
表4 |
|
序號
|
整定電流
|
約定時間
|
起始狀態
|
|
1
|
1.05In
|
>2h
|
冷態
|
|
2
|
1.2In
|
≤2h
|
接序1試驗后開始
|
|
| 5.3 配電用斷路器的瞬時動作特性整定為10In,電動機保護用斷路器的瞬時動作特性整定為12In。 |
|
|
|
|
|
|
|
| |
|
