三、結構特征
CKJ系列交流真空接觸器由真空滅弧室、絕緣支座、金屬基座、電磁操作機構、絕緣搖臂、整流裝置等部分組成。真空滅弧室通過靜導電夾固定在絕緣支座上。絕緣支座安裝在金屬基座上。
絕緣搖臂通過由關節軸承或調節桿組成的拉桿，操作滅弧室動靜頭。電磁操動機構置于金屬基座之中，當操作線圈通電，銜鐵吸合，轉動搖臂，在觸頭彈簧和真空滅弧室負壓力共同作用下動觸頭閉合，接觸器處于合閘位置。當操作線圈斷電時，分閘彈簧使銜鐵釋放，轉動搖臂，推開真空滅弧室動觸頭，接觸器位置。
真空滅弧室由動靜觸頭，金屬屏蔽罩、波紋管和一個由陶瓷圓環構成的密封容器等組成。波紋管與動觸頭和密封容器的法蘭焊接，BZ了動觸頭作軸向運動時，容器內的真空度不受影響。機構動作、動、靜觸頭分離，在觸頭間隙中形成由金屬蒸汽的等離子體其它帶電粒子組成的真空電弧。這些金屬蒸汽和帶電粒子迅速抽四周散射，被位于觸頭周圍的金屬屏蔽罩所聚。當電流過零時，金屬蒸汽減少，Z終觸頭間隙出現真空狀態。由于真空介質有很高的絕緣強度和很快的介質恢復速度，觸頭之間的恢復電壓已不能使間隙擊穿，電路就KK分?jǐn)嗔恕?br>
電磁操動機構由鐵芯、線圈、磁軛、銜鐵、絕緣搖臂等組成。拍合式直流電磁鐵動作時通過絕緣搖臂，使滅弧室動觸頭作軸向運動，完成合分動作。 |
四、主要技術參數
（1）CKJ系列交流真空接觸器技術數據見表1、表2
CKJ系列交流真空接觸器技術數據
|
型號
|
極數
|
額定電壓（V）
|
額定電流（A）
|
固有合閘時間（S）
|
固有分閘時間（S）
|
每小時允許操作次數
|
接通與分?jǐn)嗄芰?/font>
|
|
AC3時
|
短時(20s)內操作
|
接通
|
分?jǐn)?/font>
|
|
CKJ-100
|
3
|
660或1140
|
100
|
<0.2
|
<0.1
|
300
|
3600
|
-
|
-
|
|
CKJ-125
|
125
|
|
CKJ1-160
|
160
|
-
|
-
|
-
|
-
|
|
CKJ1-250
|
250
|
|
CKJ1-300
|
300
|
|
CKJ5-250
|
250
|
300
|
1200
|
2500A 100次
|
2000A 25次
|
|
CKJ1-400
|
400
|
400A 100次
|
3200A 25次
|
|
CKJ1-600
|
600
|
300
|
1200
|
6000A 100次
|
4800A 25次
|
|
CKJ-600/1
|
1
|
-
|
600
|
-
|
-
|
-
|
-
|
-
|
-
|
表2
|
型 號
|
萬壽命（萬次）
|
機械壽命
|
極限分?jǐn)嗄芰?/font>
|
主回路熱穩定電流
|
主回路接觸電阻（mΩ）
|
重量
|
|
AC3時
|
AC4時
|
電流（A）
|
時間（S）
|
|
CKJ-100
|
30
|
6
|
300
|
2500A 3次
|
1000
|
10
|
-
|
-
|
|
CKJ-125
|
|
CKJ1-160
|
-
|
-
|
250
|
4500A
3次
|
-
|
-
|
-
|
-
|
|
CKJ1-250
|
|
CKJ1-300
|
|
CKJ5-250
|
60
|
2
|
300
|
4500A 3次
|
2000
|
10
|
≤250
|
-
|
|
CKJ1-400
|
4500A 3次
|
3200
|
10
|
≤160
|
-
|
|
CKJ1-600
|
60
|
0.5
|
300
|
6000A 3次
|
4800
|
10
|
≤100
|
20
|
|
CKJ-600/1
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
12
|
CKJ系列交流真空接觸器對主觸頭、輔助觸頭技術要求
|
型號
|
主 觸 頭
|
輔
助 觸 頭
|
備注
|
|
初壓力
|
終壓力
|
開距
|
C額行程
|
常開
|
常閉
|
|
開距
|
C程
|
開距
|
C程
|
|
CKJ-100、125
|
-
|
-
|
2.2±0.22
|
0.8±0.1
|
3.5
|
2.5
|
3.5
|
2.5
|
-
|
|
CKJ1-160
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ1-250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ1-300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ5-250
|
-
|
8±1.5
|
1±0.1
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ1-400
|
11.5±1
|
12±1
|
1±0.1
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ1-600
|
19±1.5
|
20±1.5
|
1.1±0.1
|
-
|
-
|
-
|
-
|
-
|
-
|
|

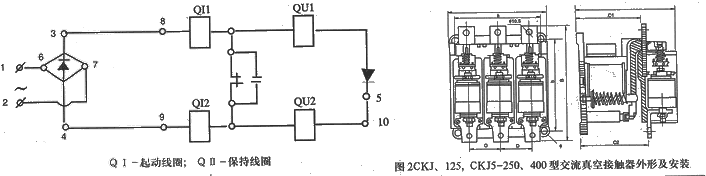

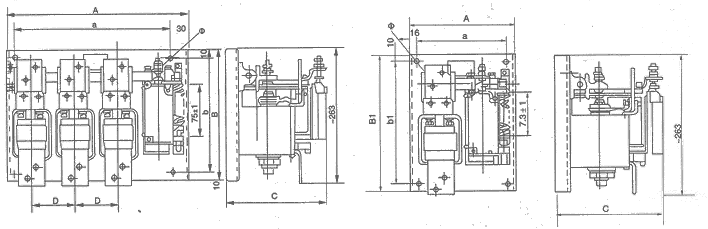

圖3 CKJ-600型真空接觸外形及安裝尺寸
|
圖4 CKJ-600/1 型單極交流真空接觸器外形及安裝尺寸 |
|
|
|
|
型 號
|
極 數
|
主 觸 頭
|
輔 助 觸 頭
|
備注
|
|
A
|
B
|
C
|
D
|
a
|
b
|
C1
|
C2
|
φ
|
|
CKJ-100
|
3
3
|
140
|
150
|
175
|
-
|
126
|
110
|
113
|
-
|
2-φ9+
2-φ5.5
|
-
|
|
CKJ-125
|
-
|
|
CKJ1-160
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ1-250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ1-300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ5-250
|
182
|
204
|
178
|
59
|
160
|
160
|
118
|
121
|
4-φ11
|
-
|
|
CKJ5-400
|
216
|
216
|
188
|
70
|
160
|
180
|
118
|
121
|
4-φ11
|
-
|
|
CKJ5-600
|
36
|
250
|
≈218
|
86
|
300
|
230
|
-
|
-
|
4-φ9
|
-
|
|
CKJ5-600/1
|
-
|
192
|
250
|
≈218
|
-
|
160
|
230
|
-
|
-
|
4-φ9
|
-
|
|
