一、適用范圍

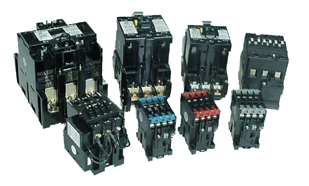

CJX8（B）型交流接觸器主要用于交流50、60Hz、額定電壓至660V，額定電流至475A的電力線路中，供遠距離接通與分?jǐn)嚯娏�路或頻繁地控制交流電動機之用，具有失壓保護作用。常與T系列熱繼電器組成電磁起動器，此時具有過載及斷相保護作用。
|
二、型號及其含義
 |
|
三、結構特征
B9-B30、B460為“正裝式結構”，即觸頭系統在前面，磁系統在后面（靠近安裝面），B37-B370為“倒裝式”結構，即磁系統在前面，主觸頭系統在后面。
動觸頭為橋式結構。B105以上的主靜觸頭與主接線可分離，更換觸頭時不必拆卸主導線。B9-B25可供四對觸頭（三對主觸頭、一對輔助觸頭或四對主觸頭）。B30以上動觸頭支架上裝三個動觸頭，不能增加主觸頭數。
B9-B25 采用封半式自然滅弧，B30-B45采用鐵磁片滅弧、B65以上采用鐵磁柵片滅弧、各級產品均采用耐弧塑料弧罩。
B9-B30可快速安裝在 安裝卡軌上。 |
四、主要技術參數
|
型號
|
B9
|
B12
|
B16
|
B25
|
B30
|
B37
|
B45
|
B65
|
B85
|
B105
|
B170
|
B250
|
B370
|
B460
|
|
額定絕緣電壓
|
(V)
|
660
|
|
Z高工作電壓
|
(V)
|
660
|
|
AC-3、AC-4時額定工作電流（A）
|
380V
|
8.5
|
11.5
|
15.5
|
22
|
30
|
37
|
45
|
65
|
85
|
105
|
170
|
250
|
370
|
475
|
|
660V
|
3.5
|
4.9
|
6.7
|
13
|
17.5
|
21
|
25
|
44
|
53
|
82
|
118
|
170
|
268
|
337
|
|
AC-3時
|
控制功率(KW)
|
4
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
33
|
45
|
55
|
90
|
132
|
200
|
250
|
|
電壽命(百萬次）
|
1
|
|
機械壽命（千萬次）
|
1
|
|
操作頻率AC-3、AC-2(次/h)
|
600
|
400
|
300
|
|
五、外形及安裝尺寸
|
外形及安裝尺寸圖（表）
 - |
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
R
|
J
|
K
|
φ
|
L
|
孔型
|
備注
|
|
B8，B12，16
|
35±0.2
|
44
|
67
|
82
|
45±0.24
|
51±0.24
|
1
|
4.2±0.2
|
R2.25
|
-
|
-
|
-
|
-
|
1
|
B9、B12、B16、B25、B30可用卡軌安裝，尺寸見圖
|
|
B25
|
45±0.24
|
54
|
81
|
87
|
50±0.24
|
60±0.28
|
70±0.28
|
4.5
|
-
|
40
|
-φ
|
φ45±0.1
|
≤15
|
5
|
|
B30
|
45±0.24
|
54
|
90
|
94
|
70±0.28
|
80±0.34
|
-
|
-
|
-
|
-
|
-
|
φ45±0.1
|
-
|
2
|
|
B37，B45
|
70±0.15
|
81
|
112
|
125
|
80±0.15
|
100±0.15
|
-
|
-
|
-
|
-
|
-
|
6.2±0.15
|
-
|
2
|
|
B65，B85
|
80±0.15
|
92
|
132
|
140
|
80±0.15
|
90±0.15
|
110±0.15
|
6.2±0.15
|
R3.1
|
-
|
-
|
6.2±0.15
|
≤15
|
3
|
|
B105
|
35±0.15
|
116
|
152
|
135
|
-
|
-
|
140±0.35
|
6
|
-
|
-
|
φ7.5
|
-
|
≤15
|
4
|
|
B170
|
40±0.15
|
133
|
163
|
150
|
-
|
-
|
150±0.35
|
6
|
-
|
-
|
φ7.5
|
-
|
-
|
4
|
|
B250
|
50±0.15
|
165
|
205
|
190
|
--
|
-
|
190±0.45
|
7
|
-
|
-
|
φ8.5
|
-
|
-
|
4
|
|
B370
|
60±0.2
|
200
|
250
|
218
|
-
|
-
|
220±0.52
|
7
|
-
|
-
|
2φ8.5
|
-
|
-
|
4
|
|
B460
|
210
|
245
|
260
|
338
|
-
|
-
|
220
|
-
|
-
|
-
|
-
|
-
|
15
|
6
|
|
六、維護
接觸器在工作時如發出較大的噪音可用壓縮空氣或小毛刷等清除磁鐵極面上的塵埃；
接觸器的觸頭由于電弧而產品燒黑或燒毛現象并不影響其性能，不必清除，否則反會促使接觸器提前損壞；
接觸器一般配件，但必須在訂貨時提出。 |
