| 適用范圍 |
| CJX5系列交流接觸器適用于交流50Hz或60Hz，額定工作電壓至660V，額定工作電流至100A的電力線 路中，用作遠距離接通及分?jǐn)嚯娐泛皖l繁起動及控制交流電動機。 |
|
|
| 正常工作條件及安裝條件 |
1、安裝地點的海拔不C過2000m；
2、周圍空氣溫度上限值不C過+40℃，下限值不低于-5℃；
3、安裝地點的空氣相對濕度在Z高溫度為+40℃時不C過50%，在較低溫度下可以有較高的相對濕度，
Z濕月的月平均Z低溫度不C過+20℃，該月的平均Z大相對濕度不C過90%。由于溫度變化發生在產
品上的凝露情況必須采取措施；
4、與垂直面的安裝傾斜不C過±5°；
5、污染等級：3級；
6、在無顯著搖動、沖擊和振動的地方。 |
|
|
| 結構特征 |
| CJX5系列交流接觸器為直動式雙層立體布置，電磁系統位于下部，觸頭系統居上部，是傳統的正裝式結構。主觸頭和輔助觸頭均為橋式雙斷點結構，觸點分別由銀或銀基合金材料制成，具有良好的接觸KK性和較高的電壽命。滅弧室由耐弧性能良好、機械強度較高的塑料制成。 |

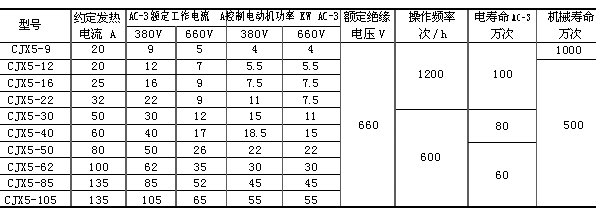

主要技術參數 |
|
|
 ` |

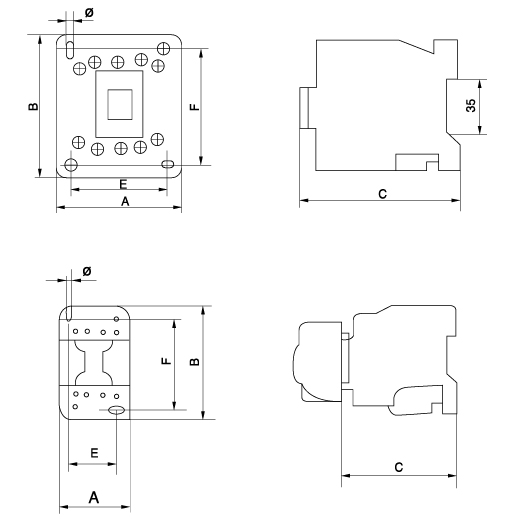

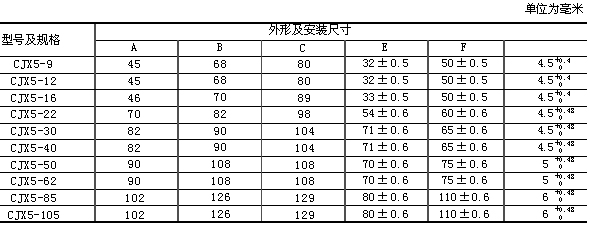

| 外形及安裝尺寸 |
|
|
| 訂貨須知 |
訂購接觸器時，需指明下述各類：
a、產品型號及規格；
b、線圈控制電壓及頻率；
c、訂貨數量。 |
|
|
|
