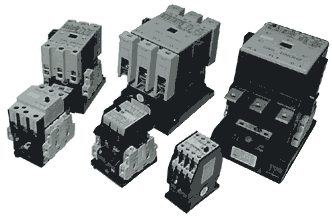

一、適用范圍：
CJX1系列交流接觸器適用于交流50Hz或60Hz,電壓至于660V，額定電流至630A的電力線路中,供遠距離和控制電動機接通與分?jǐn)�，接觸器的控制電路有交流（AC）和直流（DC）二種。兩臺接觸器加裝機械聯鎖機構，組成可逆接觸器，適合于電梯電路以及需要電氣與機械雙重聯鎖的電路。接觸器可方便地與JRS系列熱過載繼電器對接組成電動機起動器。接觸器的特性及安裝尺寸等同于德國西門子公司生產的3TB、3TF、3TD接觸器。 |
|
|
| 二，型號及其含義： |

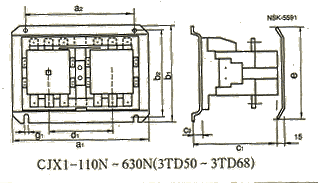

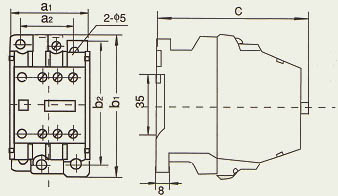

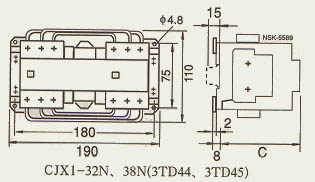

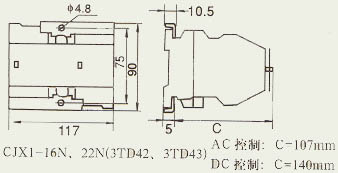

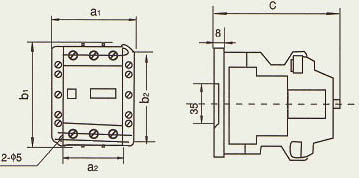

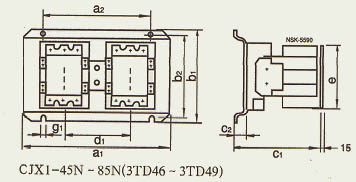

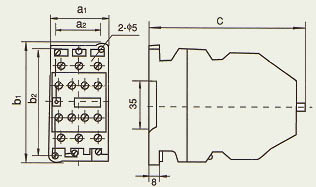

三，結構特征： |

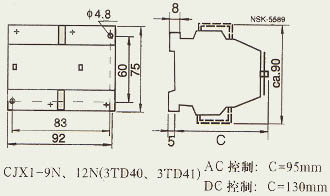

注：在型號后加“B”表示改型；加“Z”表示控制圈為直流；加“N”表示機構聯鎖（可逆接觸器)。
|
接觸器為正裝直動式結構，觸頭為雙斷點，具有三對主觸頭和若干對常開、常閉輔助觸頭。Ie≥45A接觸器觸頭Z多為4常開、4常閉。Ie≥32A接觸器具有滅弧裝置。全系列接觸器均有動作指示件。接觸器的觸頭材料按不同的電流等級選用不同的高抗熔性及耐磨損銀基合金。所有接線端子均有符合GJ標準的YJ性的標志，接線螺釘均采用自升式螺釘和新型墊圈，既可BZ接線的KK性又能節省接線時間。全系列接觸器均用螺釘安裝，Ie≤32A接觸器還可采用35EN50022型標準卡軌安裝。 |
四、主要技術參數 |
| 1、產品符合、、、等標準 |
| 2、主要性能（見表2） |
| 3、輔助觸頭主要技術參數（見表1） |
|
表1
|
型 號
|
CJX1-9-22
|
CJX1-32
|
CJX1-45-110
|
CJX1-110-630
|
|
額定工作電流（A）
|
AC-11(380V)
|
6
|
4
|
4
|
4
|
|
DC-11(220V)
|
0.45
|
0.45
|
0.9
|
1.1
|
|
電壽命（萬次）
|
120
|
|
|
表2
 |
(3TB40)
CJX1-9 |
(3TB41)
CJX1-12
|
(3TB42)
CJX1-16 |
(3TB43)
CJX1-22 |
(3TB44)
CJX1-32 |
(3TF46)
CJX1-45 |
(3TF47)
CJX1-63 |
(3TF48)
CJX1-75 |
(3TF49)
CJX1-85 |
(3TF50)
CJX1-110 |
(3TF51)
CJX1-140 |
(3TF52)
CJX1-170 |
(3TF53)
CJX1-205 |
(3TF54)
CJX1-250 |
(3TF55)
CJX1-300 |
(3TF56)
CJX1-400 |
(3TF68)
CJX1-630 |
|
額定絕緣電壓
（V）
|
660 |
660 |
660 |
660 |
660 |
750 |
(750) |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
機械壽命百萬次
|
10 |
10 |
10 |
10 |
8 |
8 |
8 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
4 |
|
A
C
|
3
負
載
|
額定工作電流（380V）A |
9 |
12 |
16 |
22 |
32 |
45 |
63 |
75 |
85 |
110 |
140 |
170 |
205 |
250 |
300 |
400 |
630 |
|
|
2.2 |
3 |
4 |
5.5 |
8.5 |
15 |
18 |
22 |
26 |
37 |
44 |
55 |
64 |
75 |
85 |
115 |
190 |
額定控制功率（380V）KW |
4 |
5.5 |
7.5 |
11 |
15 |
22 |
30 |
37 |
45 |
55 |
75 |
90 |
110 |
132 |
150 |
200 |
325 |
電壽命（萬次） |
100 |
100 |
100 |
100 |
80 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
40 |
|
A
C
|
4
負
載
|
額定工作電流（380）A |
3.3 |
4.3 |
7.7 |
8.5 |
12 |
24 |
28 |
34 |
42 |
54 |
68 |
75 |
- |
103 |
- |
120 |
150 |
額定控制功率（220V）KW |
0.75 |
1.1 |
2 |
2.2 |
4.3 |
6.3
(6.5) |
5.7
(8) |
7.8 |
9.7 |
15.6 |
15.6 |
21 |
- |
31 |
- |
37.5 |
46 |
額定控制功率（380V）KW |
1.4 |
1.9 |
3.5 |
4 |
7.5 |
11
(12) |
14 |
17 |
17 |
27 |
27 |
37 |
- |
55 |
- |
65 |
80 |
電壽命（萬次） |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
- |
10 |
8 |
|
